2. MODULES DE SORTIE ET DE CONTRÔLE
2.1 Module PCE-DPD/R
Le module PCE-DPD/R fournit une sortie relais, à
installer sur les compteurs, jusqu'à un maximum de
3 relais. dans le même compteur. Configuration à
partir du clavier frontal, à travers le menu d'alarmes
de chaque instrument. Pour plus d'informations,
voir le section „alarme" du manuel de l'utilisateur.
Relais avec 3 contacts (commun, normalement fer-
mé, normalement ouvert) commutant jusqu'à 250V
@8A. Les modules R peuvent être fournis déjà
installés dans un panneau de comptage ou en tant
que module autonome. L'installation ne nécessite
aucune soudure ou configuration spéciale.

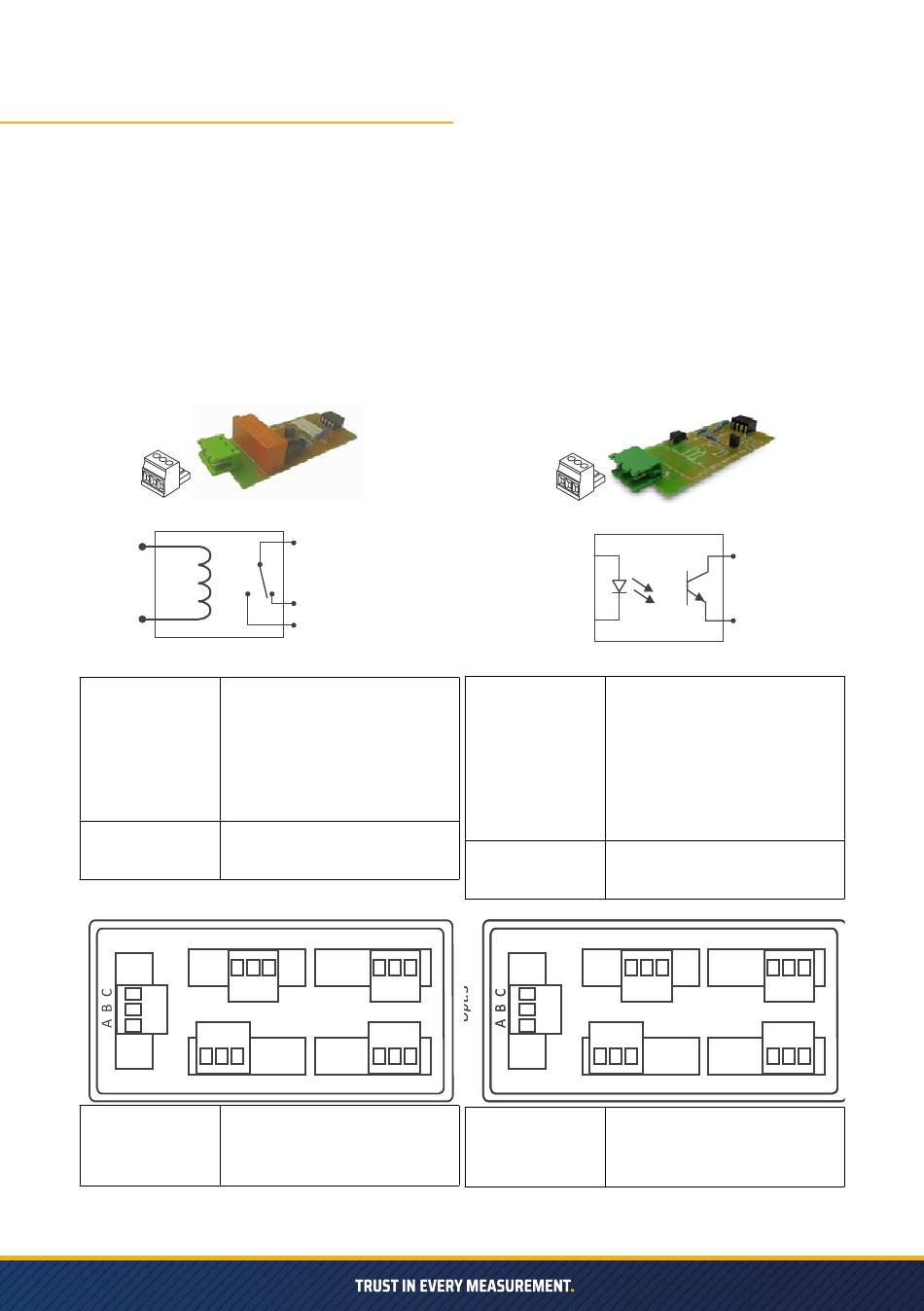

Figure 12 - Détail du module et schéma interne
Type de relais 3 contacts (Com, NO, NC)
Courant 8 A (charge
maximal résistive) 250 Vac
Tension continu 3500 Veff
Isolation borne à vis enfichable,
Type de terminal pas de 5,08 mm
L'installation Opt.1, Opt.2, Opt.3
est autorisée à
Opt.1
A B C
Signal
A Communs
B NO (Normalement ouvert)
C NC (Normalement fermé)
Figure 13 - Connexions pour le module relais
2.2 Module PCE-DPD/T
Le module T fournit une sortie transistor, à installer
sur les compteurs, jusqu'à un maximum de 3 orties
transistor dans le même compteur. La configuration
se fait à partir du clavier frontal, via le menu des
alarmes de chaque instrument. Pour plus d'infor-
mations, voir la section alarme' du manuel d'utili-
sation. Sortie optocouplée, 2 bornes, commutation
jusqu'à 35V @50mA. Les modules T peuvent être
livrés déjà installés dans un compteur de tableau
ou en tant que module autonome. L'installation
ne nécessite aucune soudure ni configuration
particulière.
'com' ('A')
'NC' ('C')
'NO' ('B')
Figure 14 - Détail du module et schéma interne
Type de sortie
Tension
maximale
Courant
maximal
Isolation
Type de terminal
L'installation
est autorisée à
Opt.2
A B C
Power
A
B
C
Figure 15 - Connexions pour le module transistor
'B'
'A'
transistor
35 Vdc
50 mA
3500 Veff
borne à vis enfichable, pas
5,08 mm
Opt.1, Opt.2, Opt.3
Opt.1 Opt.1
A B C A B C
Signal Signal
Émetteur
Collecteur
Non connecté
Opt.2 Opt.2
A B C A B C
Power Power
