Raccordement De La Cellule À La Terre - Pce Instruments Pce-Dpd-F1 Mode D'emploi

1 2 3 4 5 6 7

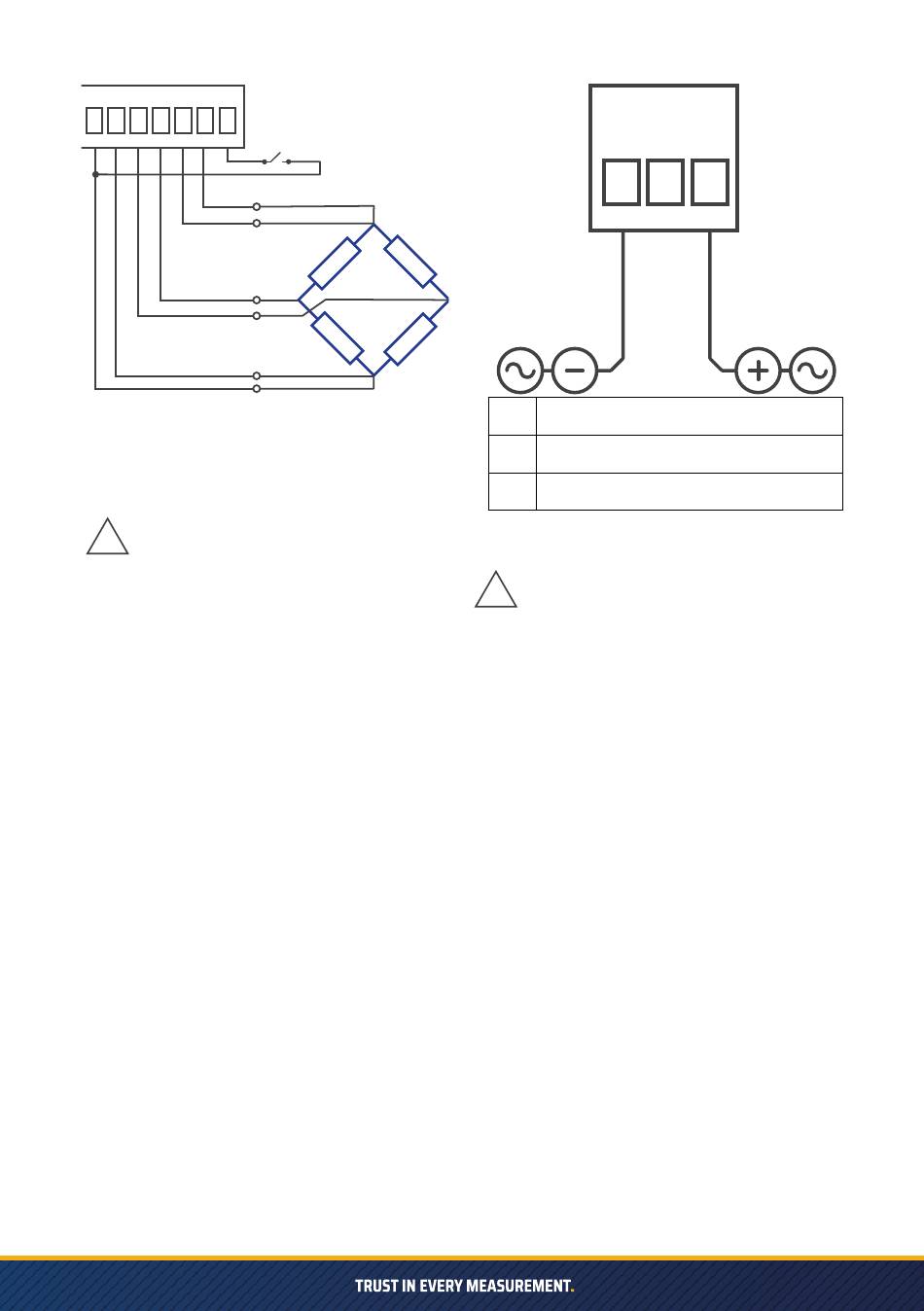

Figure 4 - Exemple de connexions avec 1 capteur
de charge
Les bornes ‚sense' doivent toujours être
connectées. Si vous n'utilisez pas le ‚sen-
!
se', faites un court-circuit avec les bornes
‚Vexc' (voir section 1.8.1).
1.8.1 Connecter le „sens
Les mesures effectuées à l'aide de cellules de charge nécessitent une tension d'excitation stable et précise.
La connexion des bornes ‚sense+' et ‚sense-' à la cellule de charge fournit à l'instrument une valeur précise
de la tension d'excitation reçue par la cellule. Les écarts et les erreurs par rapport à la valeur d'excitation
standard sont automatiquement compensés par l'instrument, ce qui augmente la précision et la fiabilité de
la mesure. Si vous ne souhaitez pas utiliser le ‚sense', placez un court-circuit entre les bornes ‚sense+' et
‚Vexc+', et entre les bornes ‚sense-' et ‚Vexc-'.
Les applications avec 1 cellule sont faciles pour les connexions „sensorielles" : connecter aux bornes d'ali-
mentation de la cellule. (voir figure 4). Pour les applications à cellules multiples (2, 3, 4 cellules ou plus),
connectez les fils de détection au „point central électrique" des fils d'alimentation de toutes les cellules
(voir section 1.12.2).
1.8.2 Raccordement de la cellule à la terre
Les mesures effectuées à l'aide de cellules de charge nécessitent une installation électriquement propre.
Lors de la connexion de la terre au système de cellule, il faut s'assurer que :
»
„la connexion de la cellule à la terre est réalisée de manière à ce que le courant à la terre ne circule pas.à
travers la cellule.
EK
Vexc+
Sense+
Signal+ Signal-
Sense-
Vexc-
8 9 0
8 Neutre AC / Négatif DC
9 Non connecté
0 Phase AC / Positive DC
Figure 3 - Cellule de connexion électrique.
Fusible : pour se conformer à la norme de
sécurité 61010-1, ajouter à la ligne élec-
!
trique un fusible de protection agissant
comme un élément de déconnexion, faci-
lement accessibleà l'opérateur et identifié
comme un dispositif de protection.
»
Fusible à retardement Power ‚H' 250 mA
»
„ Fusible à retardement Power ‚L' 400 mA
7
