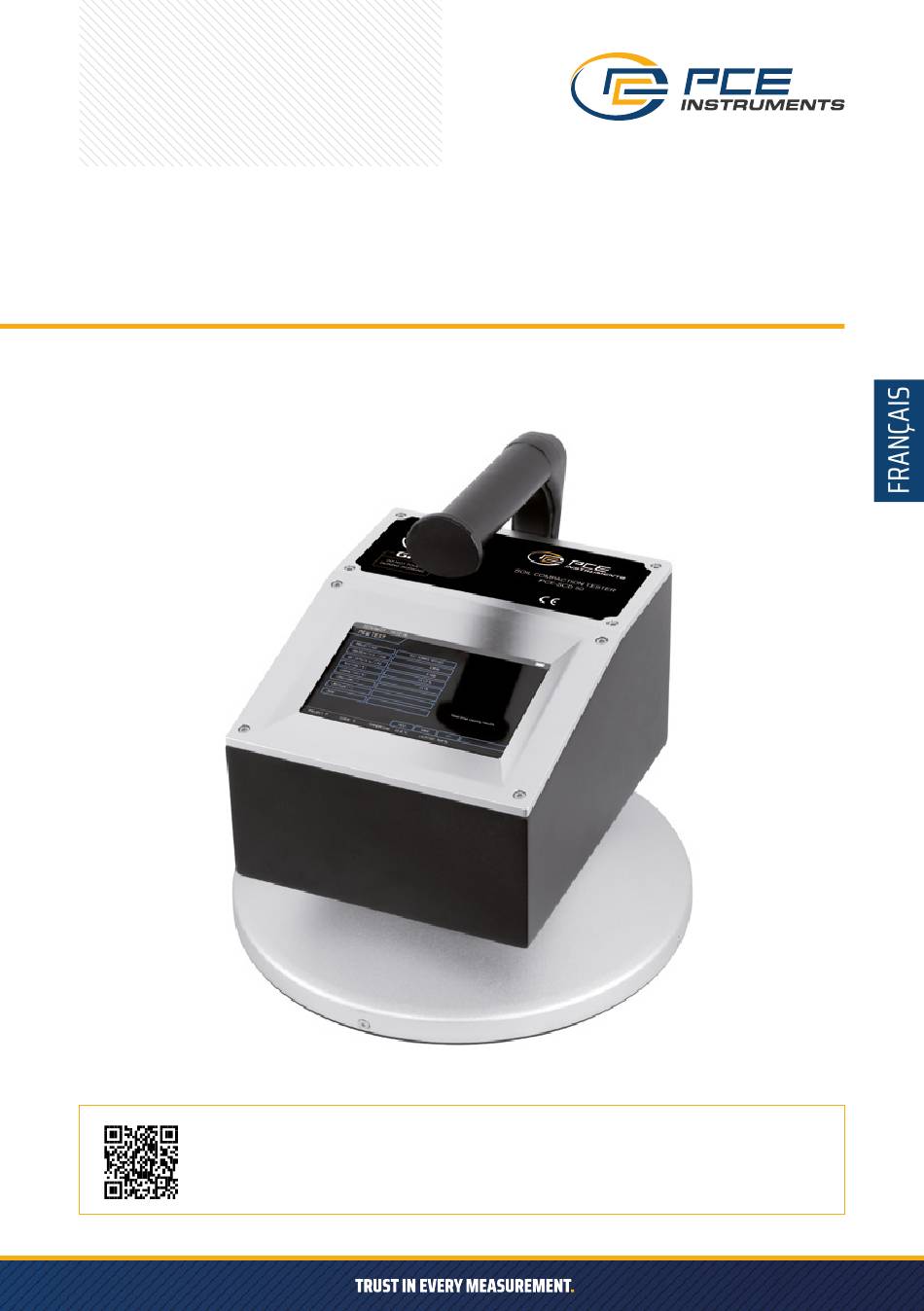

- Page 1 MANUEL D’UTILISATION DENSIMÈTRE DE SOL PCE-SCD 50 User manuals in various languages (français, italiano, español, português, nederlands, türk, polski) can be found via our product search on: www.pce-instruments.com...
- Page 2 SOMMAIRE I. Introduction................................3 II. Fonctionnement du GDE.............................5 EDG Main................................5 Mode d‘étalonnage............................5 Test de projet..............................8 Données d‘exportation..........................12 Paramètres du système..........................13 III. Avis ..................................13 IV. Surveillez les relevés suspects........................14...
- Page 3 I.I NTRODUCTION Caractéristiques EDG utilise une technologie électromagnétique avancée pour obtenir des mesures précises de la densité du sol. Caractéristiques principales : » Aucune matière radioactive ni licence spéciale n‘est requise » Léger et facile à utiliser » 12 heures de fonctionnement portable »...
- Page 4 LISTE D‘EMBALLAGE Le colis d‘expédition du GDE comprend les éléments énumérés ci-dessous. Veuillez contacter votre reven- deur s‘il manque une pièce. » Une clé USB » Une unité GDE » Un chargeur de batterie (220V/50Hz) avec câble USB » Manuel de l‘utilisateur, carte de garantie CHARGEMENT DE LA BATTERIE Charger la batterie Remarque : Veillez à...
- Page 5 II. FONCTIONNEMENT DE EDG Démarrage de l‘EDG pour la première fois. Allumez le GDE en actionnant l‘interrupteur POWER situé à gau- che. L‘avertisseur interne émet un bip sonore. L‘appareil commence alors son autotest et démarre. Après quelques secondes, l‘écran affiche le menu principal. EDG MAIN Après le démarrage, l‘écran s‘affiche comme suit : Information...
- Page 6 Cliquez sur le bouton „Nouvelle courbe“ et saisissez un nom : Nouveau point de test Dans le menu „Liste des courbes“, le bouton „Paramètres“ a deux types d‘état. Vous pouvez modifier la courbe et l‘étalonnage en cliquant sur le nom d‘une courbe lorsque le bouton „Paramètres“ est affiché. Le menu se présente comme suit : Appuyer sur „Nouveau point“, Menu comme suit :...
- Page 7 Effectuer des relevés aux positions indiquées ci-dessous. Tracez un cercle autour du bord extérieur de l‘EDG du capteur et effectuez des relevés au centre (1) et aux positions 2 heures, 5 heures, 8 heures et 11 heures. Après la lecture du numéro 5, la moyenne des 5 lectures sera enregistrée.
- Page 8 Pour calculer la compacité et la teneur en eau, il faut introduire la densité sèche maximale et la teneur en eau optimale. Une courbe est ensuite calibrée. L‘épaisseur n‘est utilisée que pour enregistrer les informati- ons relatives au sol. Supprimer un point de test Dans le menu „Paramètres des courbes“, vous pouvez supprimer une ou plusieurs courbes sélectionnées en appuyant sur le bouton „Supprimer“.
- Page 9 Nouveau projet Saisissez un nom pour le nouveau projet, puis cliquez sur „Enregistrer“. Vous pouvez voir ce qui suit : Associer à une courbe Cliquez sur la zone „Not Associate“, qui s‘affiche comme suit : Cliquez sur le bouton „courbe1“, il sera associé au projet en cours.
- Page 10 Début du test Sélectionnez un projet et cliquez sur le bouton „Start Test“, le menu de test s‘affiche : Le GDE peut être utilisé dans trois modes de mesure ou d‘exécution différents, respectivement : » Mode de lecture continue » Mode de lecture unique »...
- Page 11 Remarque : Les données ne peuvent pas être sauvegardées dans ce mode. Mode de lecture unique : Le mode de lecture unique est utilisé pour fournir une mesure de densité pour un point spécifique et effec- tuer une lecture unique. lecture à chaque fois. Dans le mode, cliquez sur „Test“...
- Page 12 EXPORT DATA Dans le menu principal de l‘EDG, connectez l‘EDG à un PC à l‘aide du câble. Ouvrez le logiciel EDG sur votre ordinateur, vous pouvez exporter les données vers votre ordinateur. Une fois l‘EDG et l‘ordinateur connectés, il faut vérifier le com de l‘ordinateur comme suit : Appuyez ensuite sur „SET COM“...
- Page 13 SYSTÈME RÉGLAGES Dans ce menu, vous pouvez régler l‘écart de température, l‘heure et le rétroéclairage. III. AVIS (OPÉRATIONS DE ROUTINE) Une fois étalonné, l‘EDG est prêt à être utilisé sur chaque chantier et dans chaque mélange d‘asphalte. Il est conseillé d‘effectuer 5 relevés sur chaque chantier en suivant le schéma de lecture moyen. 2.
- Page 14 IV. SURVEILLEZ LES RELEVÉS SUSPECTS DE Si une lecture semble inhabituelle ou suspecte, vérifiez les erreurs de mesure possibles (surface sale, surface mouillée, faible tension des piles) et refaites la lecture. Les résultats du repos sont obtenus lorsque les niveaux d‘humidité d‘une série de relevés sont maintenus relativement constants.
- Page 15 élimination des résidus d’appareils électriques et électroniques) nous retirons tous nos appareils. Ils seront recyclés par nous-même ou seront éliminés selon la loi par une société de recyclage. Vous pouvez l’envoyer à PCE Instruments France EURL RII AEE – Nº 001932 Numéro REI-RPA : 855 –...
