1.17 Pour accéder à l'instrument

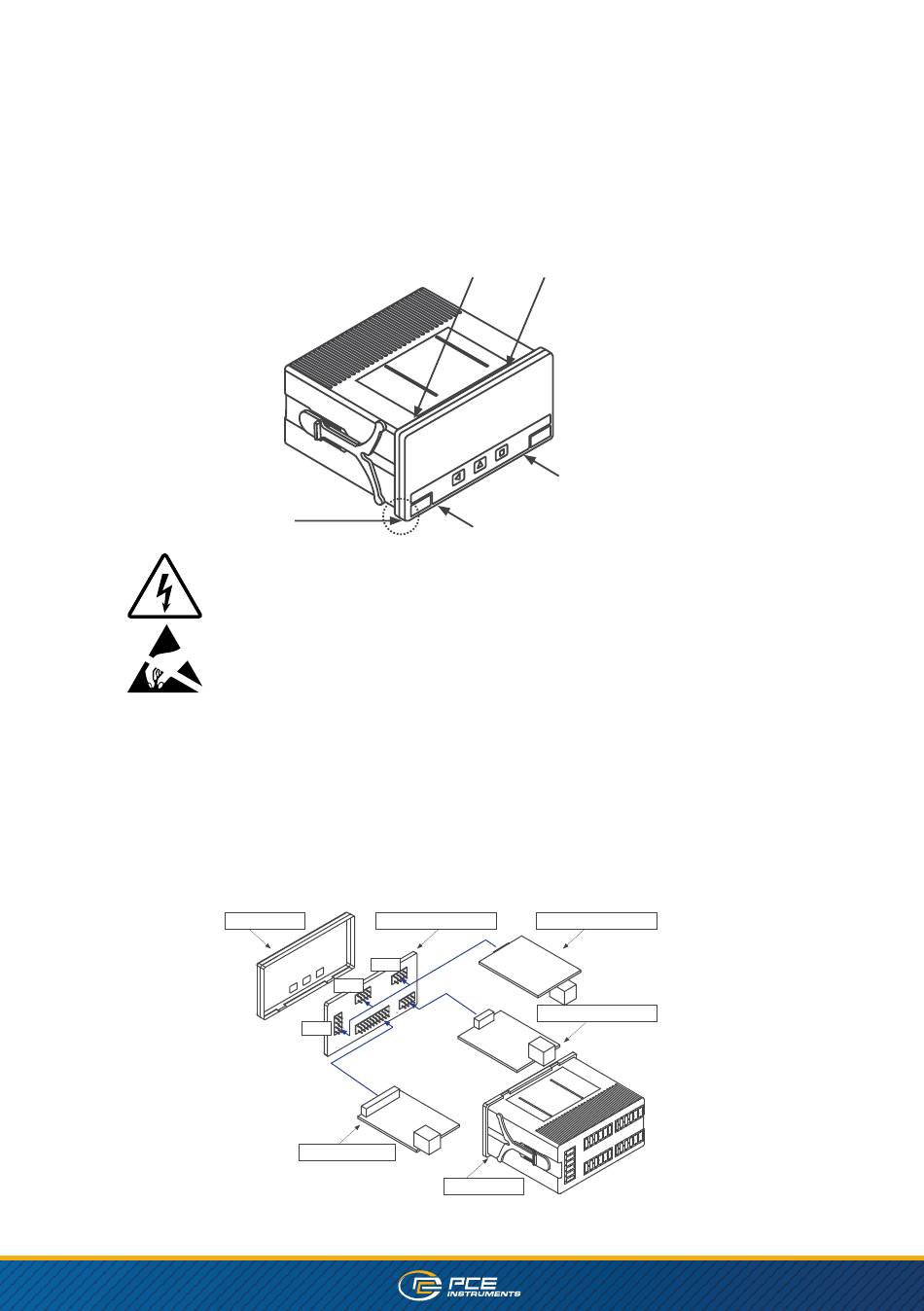

Pour ouvrir le boîtier et accéder aux circuits internes, utilisez un tournevis plat pour déverrouiller les clips
‚D', ‚C', ‚B' et ‚A', dans cet ordre. Retirez le filtre avant. Laissez glisser l'intérieur de l'appareil hors du boîtier.
Pour remettre l'instrument en place, assurez-vous que tous les modules sont correctement connectés aux
broches du odule d'affichage. Placez l'ensemble dans le boîtier, en veillant à ce que les modules s'insèrent
correctement dans les glissières de guidage internes du boîtier. Une fois introduit, placez à nouveau le filtre
avant dans le coin ‚X', puis insérez les clips ‚A', ‚B', ‚C' et ‚D', dans cet ordre..
Risque d'électrocution. Le retrait du couvercle avant permet d'accé-
der aux circuits internes. Déconnectez le signal d'entrée pour éviter
tout choc électrique à l'opérateur. L'opération ne doit être effectuée
que par du personnel qualifié.
Observer les précautions pour la manipulation des dispositifs sensib-
les aux décharges électrostatiques (ESD).
1.18 Architecture modulaire
Les compteurs à affichage numérique sont conçus sur la base d'une architecture modulaire. Cette modu-
larité permet de replacer, de modifier ou d'ajouter n'importe lequel des modules internes qui composent
l'instrument.
Vous trouverez ci-dessous une explication graphique de l'emplacement de chaque module. Voir la section
2 pour une liste des modules optionnels disponibles.
Filtre frontal
34
X
Module d'affi-
chage
Opt.2
Opt.1
Opt.3
Module de signal
d'entrée
Logemen t
B
D
C
A
Modules opti-
onnels
Module Opt.3
d'alimentation
