6. Initier le contrôleur

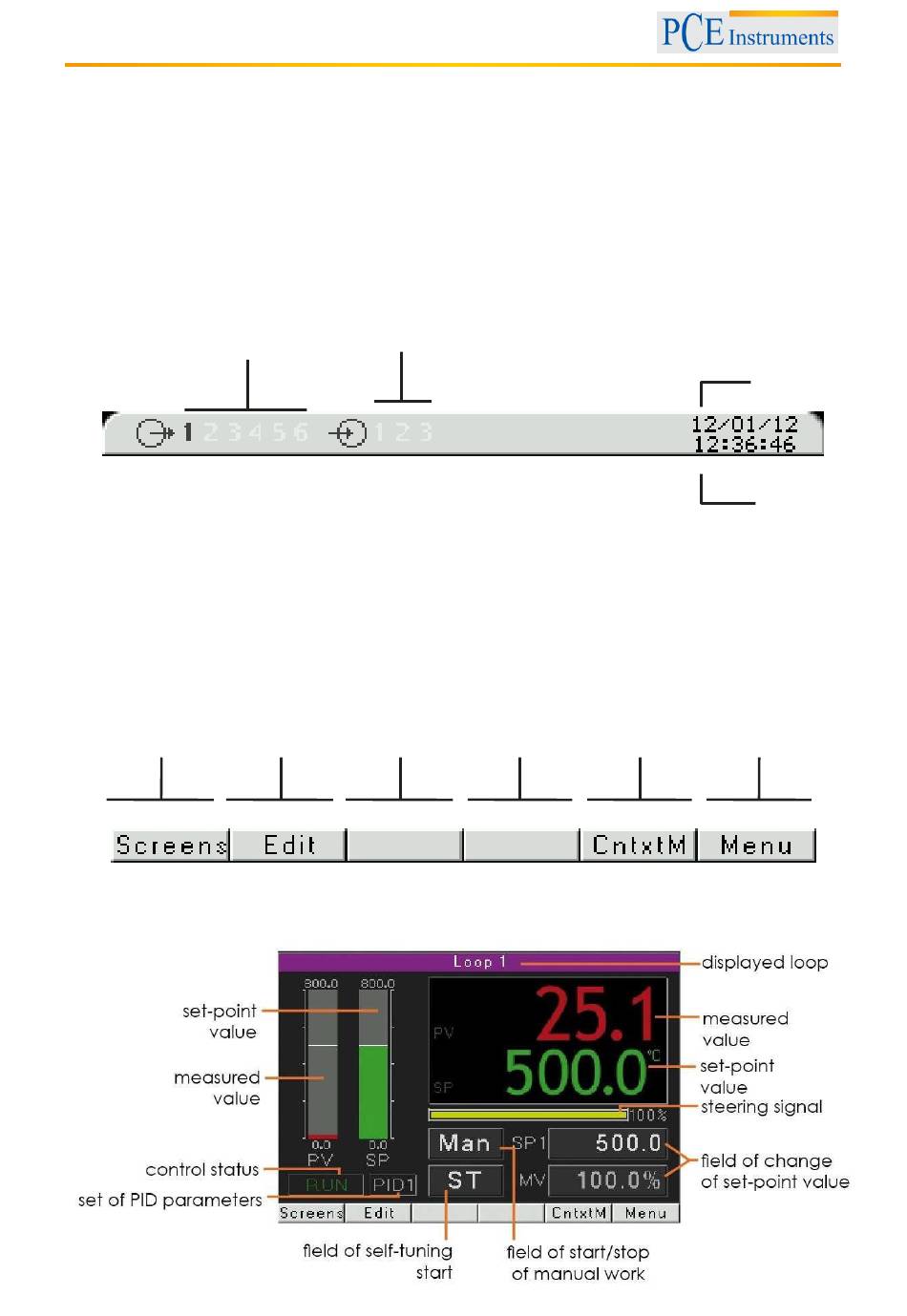

6.1. Barre d'information

La barre d'information montre l'état des sorties, des entrées binaires et de l'horloge en
temps réel. Quand les sorties et les entrées binaires actives sont montrées en noir, les
inactives sont montrées en gris clair. L'état des sorties, des entrées binaires et l'horloge en
temps réel peut être caché.
État des sorties

6.2. Description des touches

Dépendant de la localisation du service, les touches du contrôleur peuvent effectuer des
différentes fonctions. Ces fonctions sont décrites dans la barre placée dans la partie inférieure
de l'écran. Si la touche n'a pas de description, elle est inactive en ce moment. La Fig. 5 montre
un exemple de la description des touches.
Fonction
du bouton
1
6.3. Écran avec le contrôle du point de réglage fixe
NOTICE D'EMPLOI
État des
entrées
binaires
Fig. 4. Barre d'information
Fonction
Fonction
du bouton
du bouton
3
2
Fig. 5. Description des boutons – exemple
Fig. 6. Écran avec le contrôle du point de réglage fixe
Fonction Fonction
du bouton du bouton
4 5
date
heure
Fonction
du bouton
6
