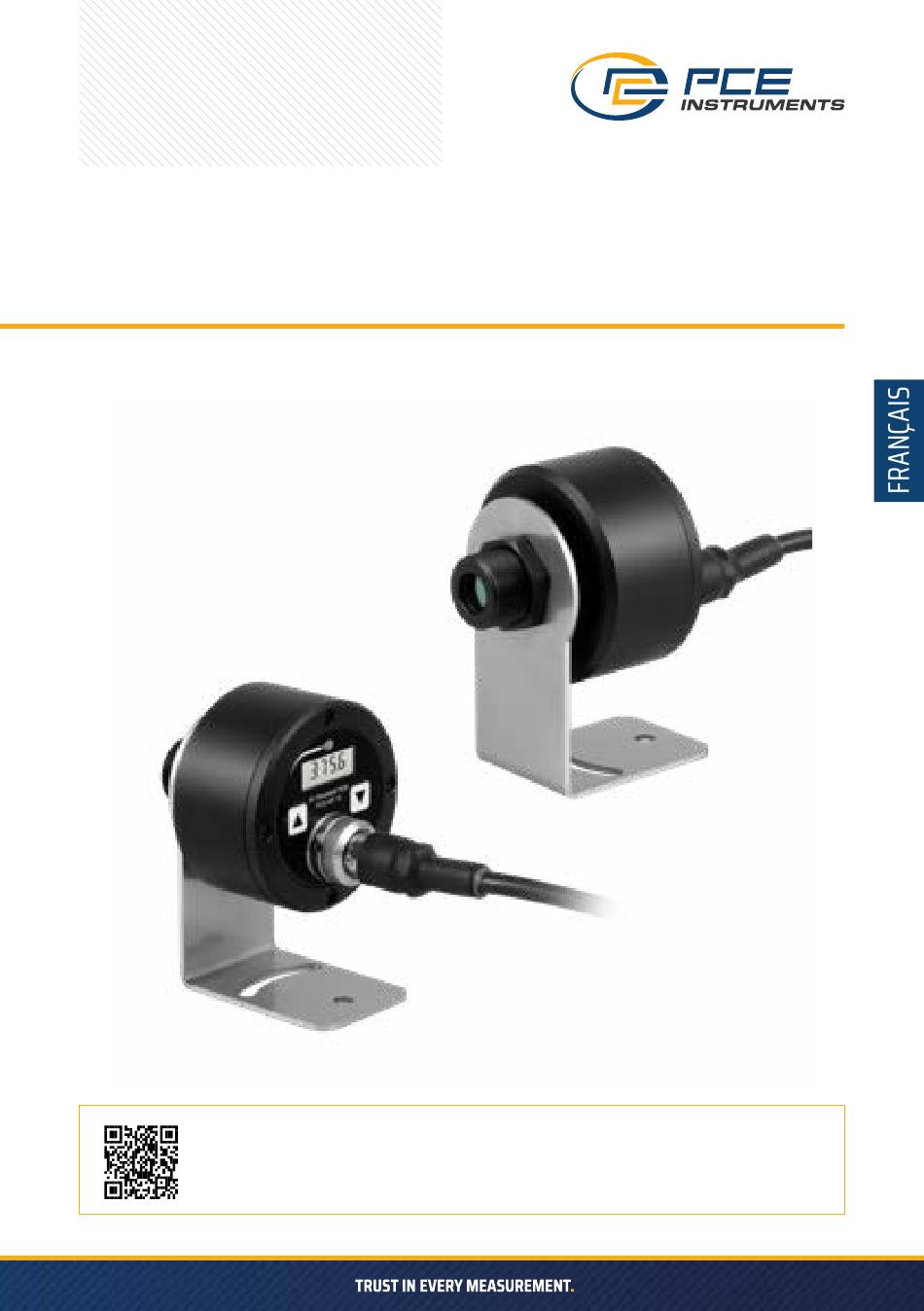

- Page 1 MODE D’EMPLOI PYROMÈTRE PCE-IRT 10 User manuals in various languages (français, italiano, español, português, nederlands, türk, polski) can be found via our product search on: www.pce-instruments.com...
- Page 2 1. FONCTIONS » Installation à 4 fils. » Sortie de courant linéaire. » Installation et connexion simples. » Plage de température 0 °C...600 °C. » Les valeurs d‘émission vont de 0,100 à 1,000. » Unité de température : ºC/°F. » Capteur de température infrarouge petit et robuste.
- Page 3 Type de protection IP50 Accessoires Mode d‘emploi Équerre de montage 3. DESCRIPTION DE LA PLAQUE FRONTALE Fig. 1 3-1 Tête du capteur IR 3-2 Écran LCD 3-3 Touche de navigation vers le bas ( ) 3-4 Touche de navigation vers le haut ( ) 3-5 Raccordement du câble 3-6 Câble de sortie 3-7 Équerre de montage...
- Page 4 Code Boucle de courant Température de consigne (°C/°F) Sortie mA 0°C / 32°F 6.66 100°C / 212°F 9.33 200°C / 392°F 12.00 300°C / 572°F 20.00 600°C / 1112°F 5. PROCÉDURE DE MESURE DE L‘ÉMETTEUR INFRAROUGE 5-1 Raccordement du câble de l‘émetteur IR L‘illustration et le tableau suivants montrent les connexions de câbles correctes.
- Page 5 Avertissement : Veuillez faire particulièrement attention à la connexion des câbles rouge (V+) et noir (V-). Veillez à ce que le câble blanc ne puisse pas être connecté à une ligne électrique (rouge (V+), noir (V-)) et que le câble blanc soit la sortie d‘alimentation qui est connectée à l‘entrée du régulateur. Veuillez connecter le câble du régulateur à...
- Page 6 6-3 Dysfonctionnement Fig. 2 Dans certaines conditions de mesure, l‘objet peut être affecté par un fort rayonnement infrarouge émis par des objets proches à forte émissivité ou à température élevée. Si de tels objets sont mesurés à l‘extérieur, par exemple, des mesures erronées peuvent être obtenues en raison du fort du soleil, réfléchie par la surface de l‘objet et pénétrant dans le capteur, peut fausser les mesures.
- Page 7 6-6 Maintien de la valeur de crête Ce mode permet au capteur de continuer à émettre la température la plus élevée pendant un certain inter- valle de temps, jusqu‘à ce qu‘elle soit dépassée par la valeur de crête immédiatement supérieure. Le signal émis maintient la valeur maximale pendant le temps de maintien spécifié...
- Page 8 élimination des résidus d’appareils électriques et électroniques) nous retirons tous nos appareils. Ils seront recyclés par nous-même ou seront éliminés selon la loi par une société de recyclage. Vous pouvez l’envoyer à PCE Instruments France EURL RII AEE – Nº 001932 Numéro REI-RPA : 855 –...
