Avertissement :
Veuillez faire particulièrement attention à la connexion des câbles rouge (V+) et noir (V-).
Veillez à ce que le câble blanc ne puisse pas être connecté à une ligne électrique (rouge (V+), noir (V-)) et
que le câble blanc soit la sortie d'alimentation qui est connectée à l'entrée du régulateur.
Veuillez connecter le câble du régulateur à la ligne électrique noire.
5-2 Mesure de la température par infrarouge
La « tête de mesure de l'émetteur IR » (fig. 1 3-1) est une source de température d'alignement qui effectue
la mesure de la température. La valeur mesurée est affichée simultanément sur le panneau de mesure.
Lorsque l'émetteur IR effectue une mesure et qu'une correction est nécessaire, veuillez combiner «(fig. 1
3-7)» et «(fig. 1 3-1)» comme indiqué sur la fig. 2.
5-3 MESURE DE TEMPÉRATURE PAR INFRAROUGE Unité °C ou °F
L'unité de mesure de la température par infrarouge peut être choisie en °C ou en °F. Pour savoir comment
sélectionner l'unité de mesure, voir p. 6.
6. ÉVALUATION DES COÛTS
6-1 ÉMISSIVITÉ RÉGLÉE
L'émetteur IR mesure l'énergie et calcule la température à partir de la quantité d'énergie IR reçue. L'émissi-
vité de l'émetteur IR peut être réglée sur une valeur comprise entre 0,100 et 1,000, voir page 6.
Le degré d'émission standard de cet appareil est réglé en usine sur 0,95, ce qui couvre 90 % des applicati-
ons typiques.

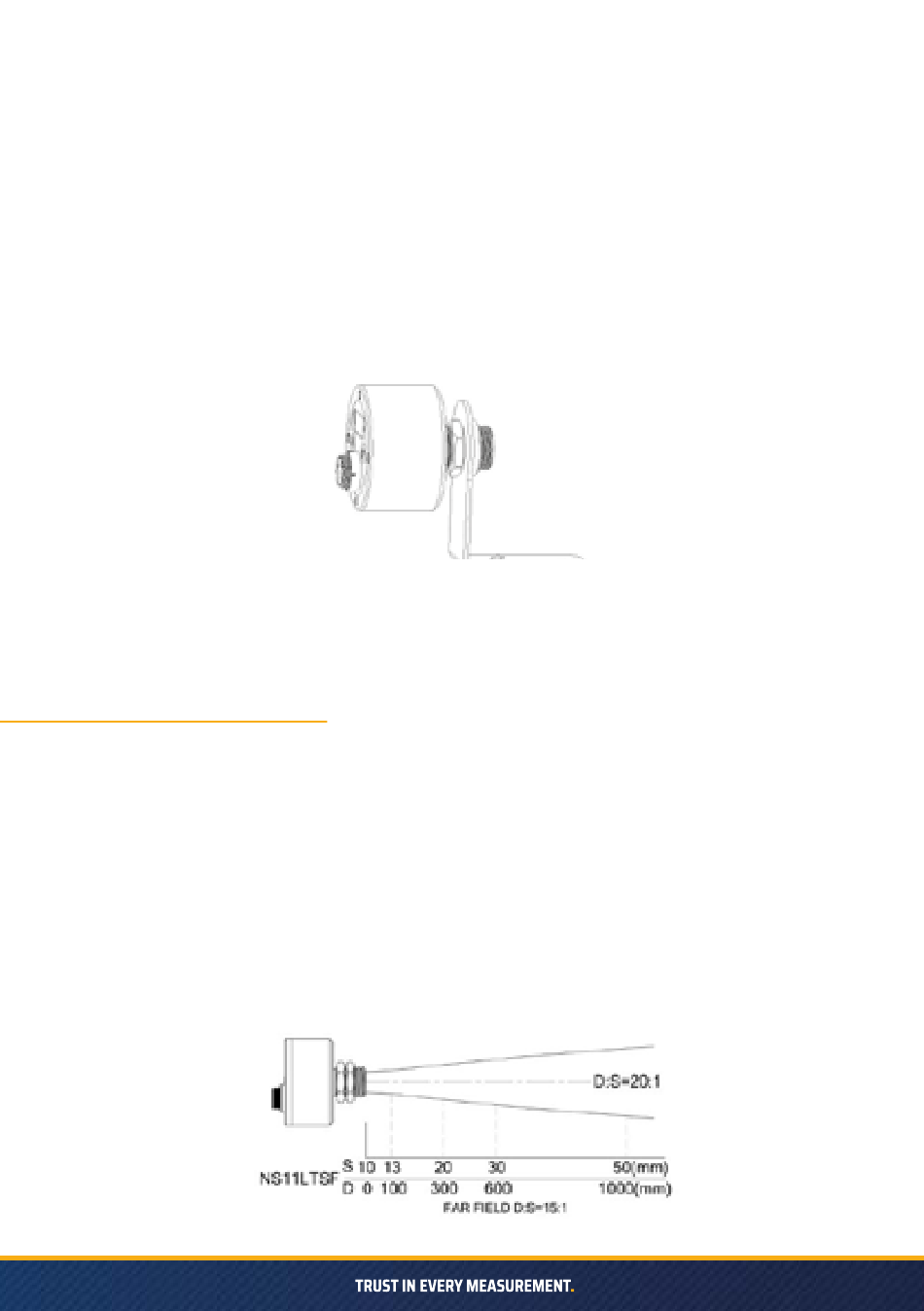

6-2 Distance de mesure/valeur du spot (d/s)
Les diagrammes optiques indiquent le diamètre du point cible pour une distance quelconque entre l'objet
cible et la tête de mesure. La taille du point change avec la distance, comme le montre le dessin suivant.
Pour éviter les erreurs de mesure, l'objet doit être au moins aussi grand que la taille du point.
5
