CRT 48
f
5.7

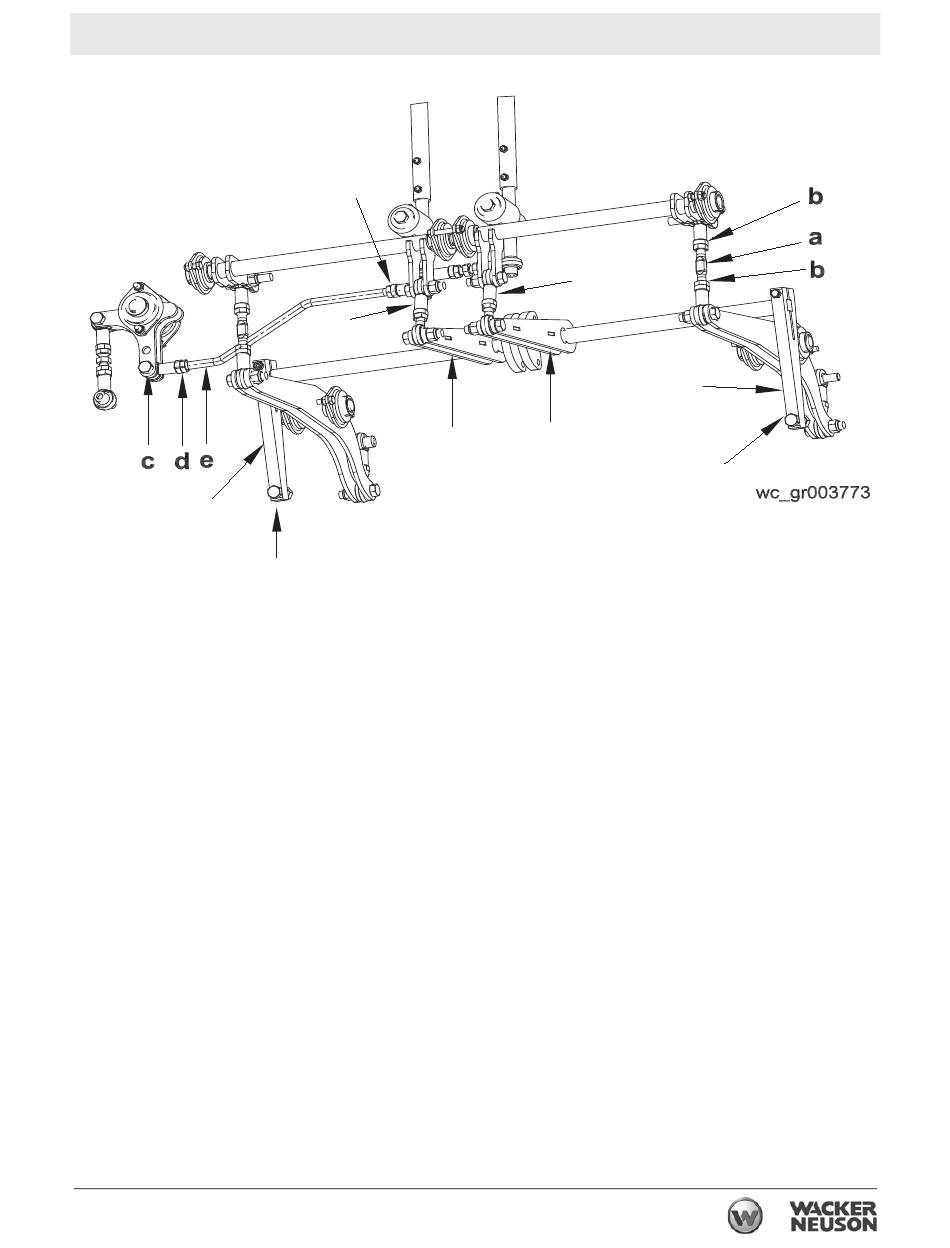

Réglage des bras régulateurs droits (à droite ou à gauche)
Voir Dessin : wc_gr003773
5.7.1
5.7.2
5.7.3
5.7.4
5.7.5
wc_tx000642fr.fm
d
h
g
i
Le bras droit doit être réglé de façon parfaitement parallèle au bras
gauche. Si les bras se dérèglent, régler le bras droit comme suit :
Desserrer les contre-écrous (d).
Abaisser la tringle horizontale (e) pour dégager le support.
Rétracter la tringle pour déplacer le bras régulateur vers la gauche.
Allonger la tringle pour déplacer le bras régulateur vers la droite.
Une fois le levier de commande réglé dans la position voulue,
remonter l'écrou et la vis (c) et serrer les contre-écrous (d).
FR-43
h
f
g
i
Entretien
