15 Installation des tuyauteries
3 Si la pression monte, le système peut soit contenir de l'humidité
(voir séchage à vide ci-dessous) soit présenter des fuites
Test d'étanchéité à la pression
1 Rompez la dépression en pressurisant à l'azote jusqu'à une
pression minimale de 0,2 MPa (2 bars). Ne réglez jamais la
pression de jauge au-delà de la pression de fonctionnement
maximale de l'unité, c.-à-d. 4,0 MPa (40 bar).
2 Rechercher d'éventuelles fuites en appliquant une solution de
détection de bulles à tous les raccords de tuyauterie.
3 Décharger tout l'azote gazeux.
REMARQUE
TOUJOURS utiliser une solution d'essai à la bulle
recommandée de votre fournisseur.
Ne JAMAIS utiliser d'eau savonneuse :
▪ L'eau savonneuse peut provoquer des fissures sur des
composants tels que les raccords coniques ou les
capuchons de vanne d'arrêt.
▪ L'eau savonneuse peut contenir du sel, qui absorbe
l'humidité, laquelle gèle lorsque la tuyauterie refroidit.
▪ L'eau savonneuse contient de l'ammoniac, ce qui peut
entraîner la corrosion des raccords coniques (entre le
raccord conique en laiton et l'évasement en cuivre).
15.3.5 Réalisation du séchage par le vide
Pour éliminer toute l'humidité du système, procédez comme suit:
1 Vidangez le système pendant au moins 2 heures jusqu'à
l'obtention d'une dépression cible de –⁠ 1 00,7 kPa (–⁠ 1 ,007 bar)
(5 Torr absolus).
2 Vérifiez que la dépression cible est maintenue pendant au
moins 1 heure lorsque la pompe à dépression est éteinte.
3 Si la dépression cible n'est pas atteinte dans les 2 heures ou
maintenue pendant 1 heure, le système peut contenir trop
d'humidité. Dans ce cas, rompez la dépression en pressurisant
à l'azote jusqu'à une pression de 0,05 MPa (0,5 bar) et répétez
les étapes 1 à 3 jusqu'à ce que l'humidité ait été éliminée.
4 Selon qu'il faut charger le réfrigérant directement par l'orifice de
charge de réfrigérant ou d'abord précharger une partie du
réfrigérant par la conduite liquide, ouvrir les vannes d'arrêt de
l'unité extérieure ou les maintenir fermées. Voir
réfrigérant" [ 4 37] pour de plus amples
de la recharge du
informations.
15.3.6 Isolation de la tuyauterie de réfrigérant
Après avoir terminé le test de fuite et le séchage par le vide, la
tuyauterie doit être isolée. Tenez compte des points suivants:
▪ Veillez à isoler entièrement le tuyau de raccordement et les kits de
branchement de réfrigérant.
▪ Veillez à isoler les tuyaux de liquide et de gaz (de toutes les
unités).
▪ Utilisez de la mousse de polyéthylène résistant à une température
de 70°C pour les canalisations de liquide et de la mousse de
polyéthylène résistant à une température de 120°C pour les
canalisations de gaz.
▪ Renforcez l'isolation du tuyau de réfrigérant en fonction de
l'environnement d'installation.
Température Humidité
ambiante
≤30°C 75% à 80% de HR
>30°C ≥80% RH
Manuel d'installation et de fonctionnement
36
Entre les unités extérieure et intérieures

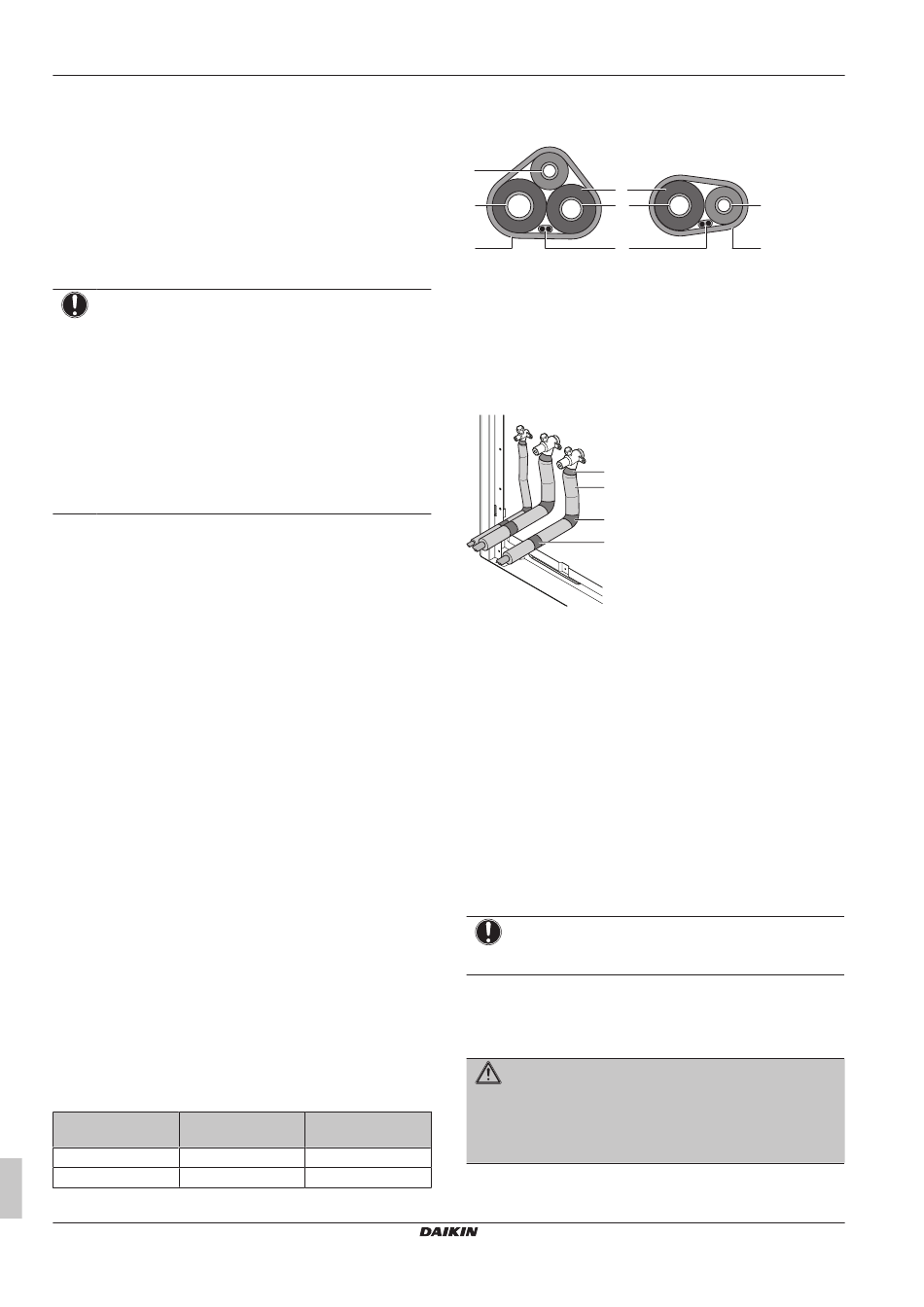

1 Isolez et installez la tuyauterie de réfrigérant et les câbles
a
c
d
2 Installez le couvercle d'entretien.
A Intérieur de l'unité extérieure
Pour isoler la tuyauterie de réfrigérant, procédez comme suit:
1 Isolez les tuyauteries de liquide, de gaz et de HP/BP.
2 Entourez les coudes d'isolant thermique, puis couvrez-le de
3 Assurez-vous que le tuyau non fourni ne touche pas de
4 Scellez les extrémités de l'isolation (mastic, etc.) (b, voir ci-
"16.2 A propos
5 Enveloppez la tuyauterie sur place avec du ruban adhésif en
6 Si l'unité extérieure est installée au-dessus de l'unité intérieure,
7 Refixez le couvercle de service et la plaque d'entrée de
8 Scellez tous les trous pour éviter la neige et les petits animaux
Epaisseur minimum
15 mm
20 mm
comme suit:
f
b
e
a Tuyauterie de liquide
b Tuyauterie de gaz
c Tuyauterie de gaz haute pression / basse pression
d Ruban de finition
e Câble d'interconnexion (F1/F2)
f Isolation
a
b
c
d
a Mastic
b Isolation
c Bande de vinyle autour des courbes
d Bande de vinyle contre les arêtes vives
bande de vinyle (c, voir ci-dessus).
composants du compresseur.
dessus).
vinyle (d, voir ci-dessus) pour la protéger des arêtes vives.
couvrez les vannes d'arrêt avec le matériau d'étanchéité pour
éviter l'eau condensée sur les vannes d'arrêt se déplace vers
l'unité intérieure.
REMARQUE
Toute tuyauterie exposée
condensation.
tuyauterie.
d'entrer dans le système.
AVERTISSEMENT
Fournit des mesures adéquates pour éviter que l'unité
puisse être utilisée comme abri par de petits animaux. Les
petits animaux qui entrent en contact avec des pièces
électriques peuvent provoquer des dysfonctionnements, de
la fumée ou un incendie.
REMA5A7Y1B9+REYA8~20A7Y1B9
a
d
peut provoquer de la
