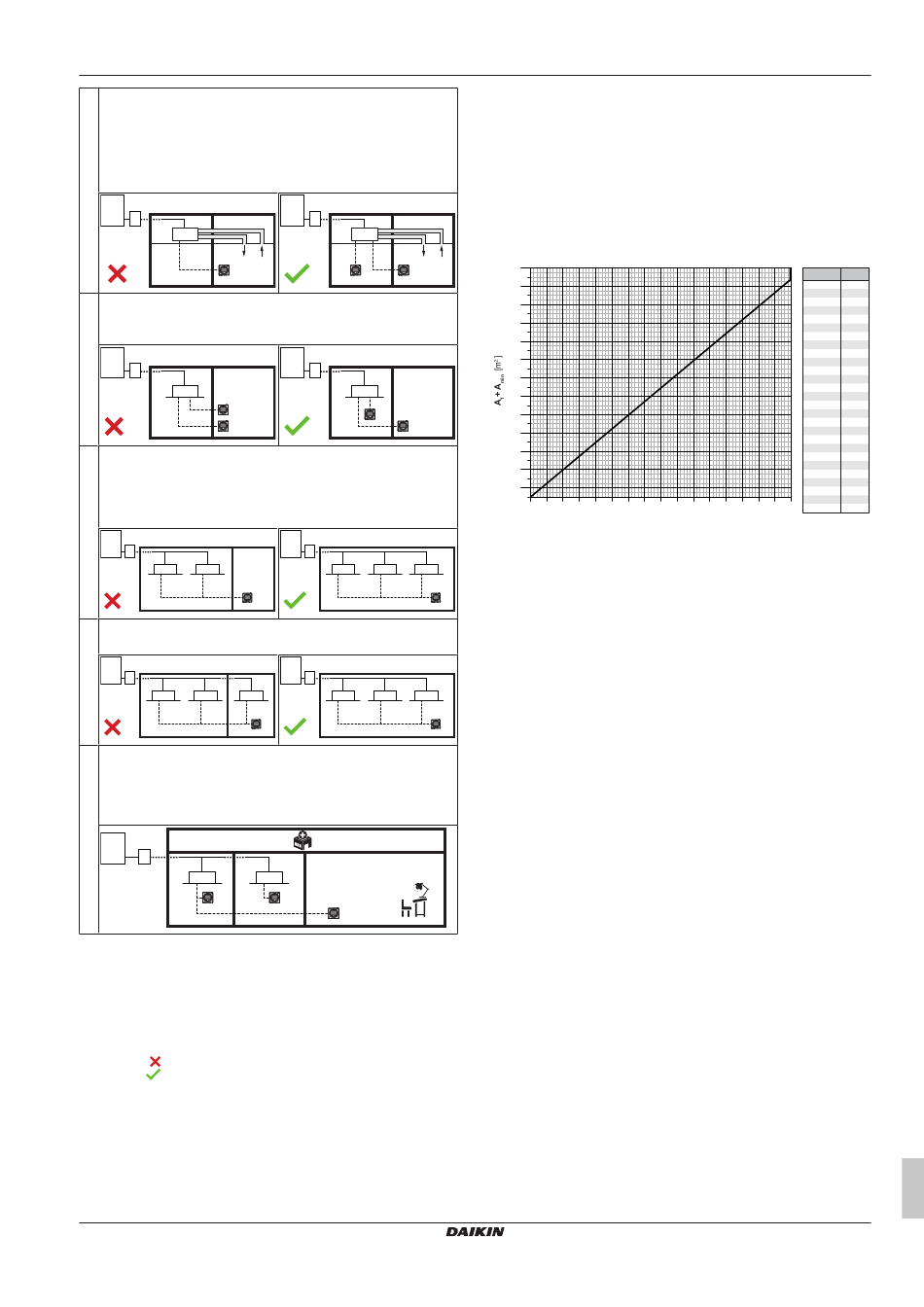

2 Si une unité intérieure sous gaine dessert une pièce différente
de celle où elle est installée, l'air entrant et l'air de retour
DOIVENT être directement acheminés vers cette pièce.
Les règles relatives à la zone de la pièce et au contrôleur à
distance DOIVENT être respectées pour la pièce installée et la
pièce desservie.
a
b
c
e
3 Dans le cas de deux contrôleurs à distance compatibles avec le
système de sécurité R32, au moins un contrôleur à distance doit
se trouver dans la pièce de l'intérieur.
a
b
c
e
e
4 Le contrôle de groupe est autorisé jusqu'à un maximum de
10 unités intérieures connectées à des ports différents ou
connectées au même port. Au moins un contrôleur à distance
compatible avec le système de sécurité R32 doit se trouver
dans la pièce où se trouvent les unités intérieures.
a
b
c
c
5 Toutes les unités intérieures sous contrôle de groupe doivent
être climatisées dans la même pièce.
a
b
c
c
c
6 Un contrôleur à distance placé à un endroit surveillé:
▪ Dans la pièce: contrôleur distant maître en état de
fonctionnement OU alarme uniquement
▪ Dans la pièce superviseur: contrôleur à distance superviseur
a
b
c
c
e
a
Unité extérieure
b
Unité BS
c
Unité intérieure
d
Contrôleur à distance NON compatible avec le système
de sécurité R32
e
Contrôleur à distance compatible avec le système de
sécurité R32
f
Contrôleur à distance en mode superviseur
g
Pièce superviseur
NON permis
Autorisé
13.4.3
Ventilation naturelle
La ventilation naturelle est une mesure de sécurité qui consiste à
ventiler un endroit où il y a suffisamment d'air pour diluer le
réfrigérant qui a fui, par exemple un grand espace.
La mesure de sécurité de la ventilation naturelle peut être appliquée
en suivant les étapes ci-dessous:
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 à récupération de chaleur
4P797563-1 – 2024.11
a
b
c
e
e
a
b
c
e
f
a
b
c
c
c
e
a
b
c
c
c
e
g
e
f
13 Exigences spéciales pour les unités R32
Etape 1 – Déterminez la surface totale de la pièce, c'est-à-dire la
surface totale de l'espace bénéficiant d'une ventilation naturelle et
de l'espace dans lequel l'unité intérieure est installée/active:
La surface respective de la pièce peut être déterminée en projetant
les murs, les portes et les cloisons sur le sol et en calculant la
surface englobée. Les espaces reliés uniquement par des faux
plafonds, des conduits ou des raccordements similaires ne sont pas
considérés comme un espace unique.
Etape 2 – Utilisez le graphique ou le tableau ci-dessous pour
déterminer la limite de charge totale de réfrigérant:
250
240
230
220
210
200
190
180
170
160
150
140
130
120
110
100
90
80
70
60
50
40
30
20
10
0
0
5
10
15
20
25
m
Limite de charge de réfrigérant totale dans le système
[kg]
A
Surface de la pièce avec ventilation naturelle [m²]
1
A
Surface minimale de l'espace dans lequel l'unité
min
intérieure est installée/active [m²]
e
Note : Arrondissez les valeurs dérivées à l'unité inférieure.
Les graphiques et le tableau sont basés sur une hauteur
d'installation de l'unité intérieure allant jusqu'à 2,2 m (bas de l'unité
intérieure ou bas des ouvertures de conduits).
Si la hauteur de l'installation est supérieure à 2,2 m, la limite de
charge totale de réfrigérant du système peut être plus élevée. Pour
connaître la limite de charge totale en fluide frigorigène du système
e
si la hauteur d'installation est supérieure à 2,2 m, consultez l'outil en
ligne
(VRV
Xpress).
Etape 3 – La quantité totale de réfrigérant dans le système DOIT
être inférieure à la limite de charge de réfrigérant dérivée du
graphique ci-dessus. SINON, la mesure de sécurité de la ventilation
naturelle n'est pas autorisée.
Etape 4 – La cloison entre deux pièces situées au même étage
DOIT répondre à l'une des deux exigences suivantes en matière de
ventilation naturelle.
1
Les pièces du même étage qui sont reliées par une ouverture
permanente qui s'étend jusqu'au sol et qui est destinée à être
traversée par des personnes.
2
Les pièces d'un même étage reliées par des ouvertures
permanentes qui satisfont aux exigences énumérées ci-
dessous. Les ouvertures doivent être composées de deux
parties afin de permettre la circulation de l'air pour la ventilation
naturelle.
30
35
40
45
50
55
60
65
70
75
80
m [kg]
Manuel d'installation et de fonctionnement
A
+ A
m
[m²]
[kg]
1
min
10
3.3
20
6.7
30
10.1
40
13.5
50
16.8
60
20.2
70
23.6
80
27.0
90
30.3
100
33.7
110
37.1
120
40.5
130
43.9
140
47.2
150
50.6
160
54.0
170
57.4
180
60.7
190
64.1
200
67.5
210
70.9
220
74.2
230
77.6
236
79.6
237
79.8
240
79.8
250
79.8
