8 Commande
8.13 Dispositif de placage à rouleaux
La hauteur du dispositif de placage à rouleaux (3) doit être réglée de sorte que le rouleau du
déflecteur (2) touche en permanence l'andain pendant le fonctionnement.
Régler la hauteur du dispositif de placage à rouleaux
Procéder au réglage suivant de façon identique sur les côtés gauche et droit du ramasseur :
ü La machine est à l'arrêt et sécurisée,
„ Accrocher la chaîne (1) plus haut ou plus bas par rapport à l'andain.
8.13.2 Régler le déflecteur sur le dispositif de placage à rouleaux
6 7
9 8
RP000-140

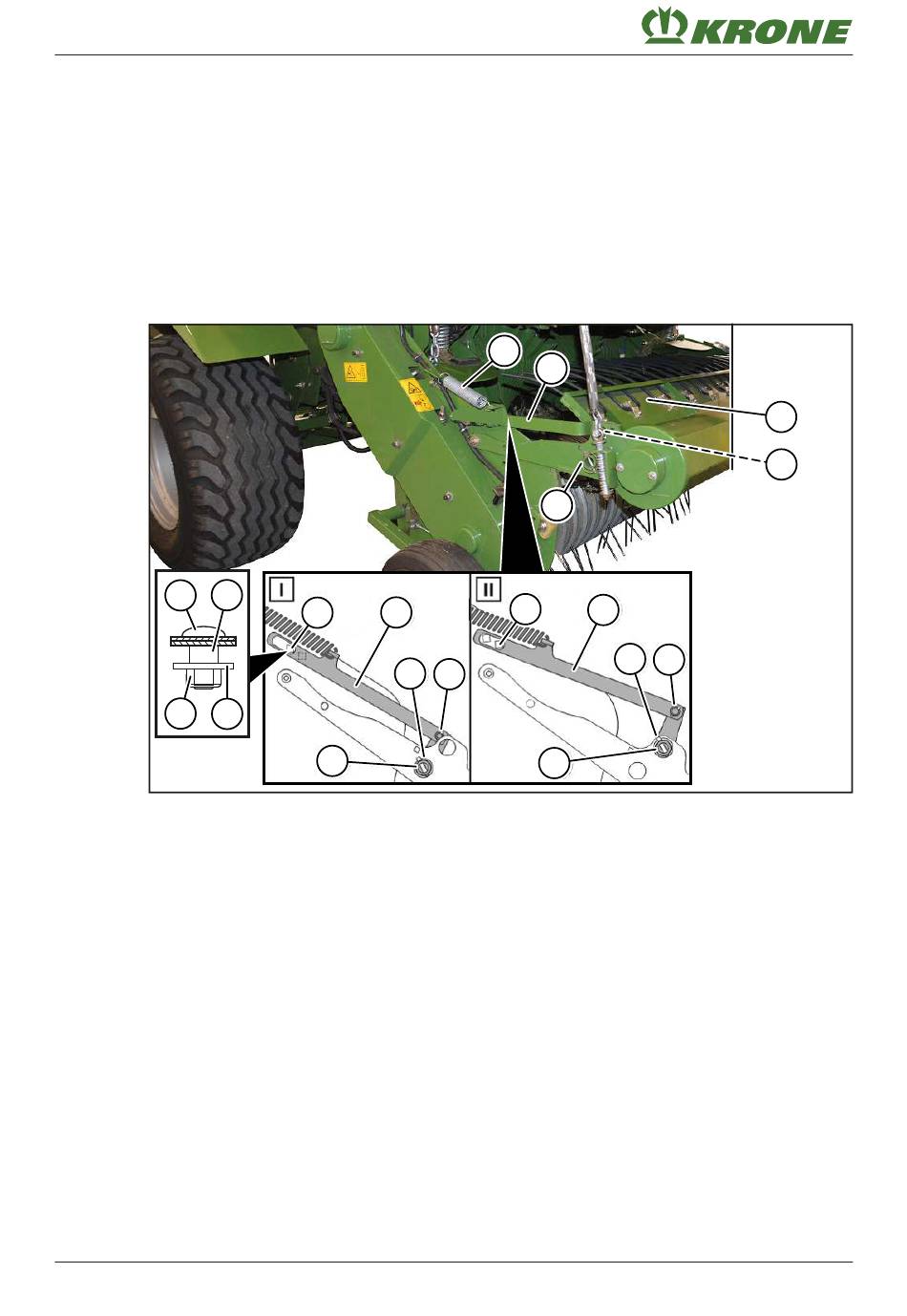

La hauteur du déflecteur (1) sur le dispositif de placage à rouleaux peut être réglée en fonction
de l'andain. La position (I) est réglée en usine. En cas de matière récoltée très humide, il est
conseillé d'amener le déflecteur en position (II).
ü La machine est à l'arrêt et sécurisée,
Amener le déflecteur (1) de la position (I) à la position (II)
Procéder au réglage suivant de façon identique sur le côté gauche et droit de la machine :
„ Pour démonter l'étrier (4) :
„ retirer la goupille pliante (2),
„ desserrer le boulon à tête bombée (6),
„ démonter le ressort (5) et
„ retirer l'étrier (4).
„ Démonter la goupille pliante (3).
„ Déplacer le déflecteur (1) dans l'alésage supérieur (13) et sécuriser avec la goupille
pliante (3).
„ Pour monter l'étrier (4) :
98
voir
10 4
3
2
11
voir
Page 30.
5
4
3
12
4
3
13
Page 30.
