17.6.2 Vue d'ensemble des fusibles

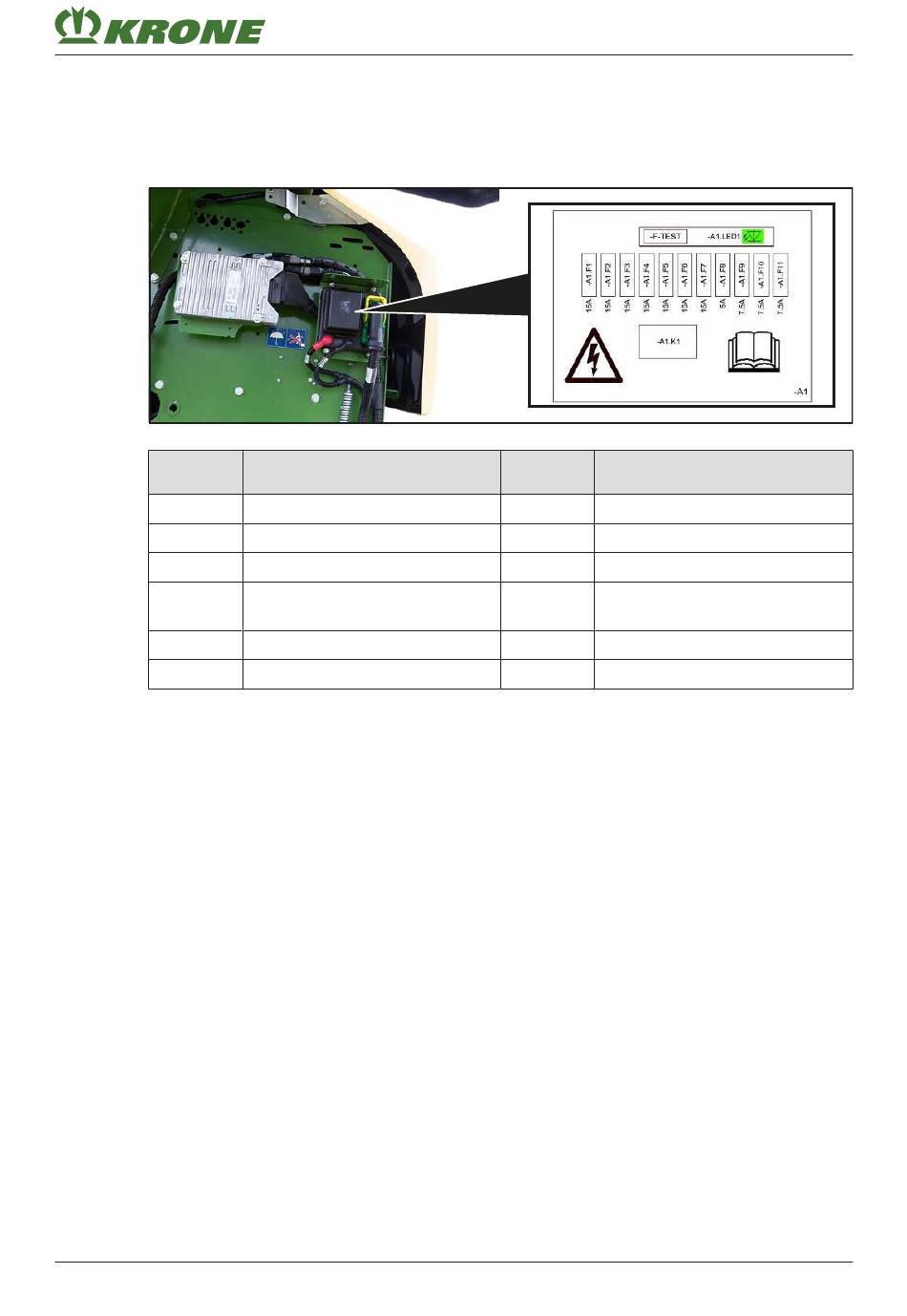

La platine avec les fusibles se trouve sur le côté droit de la machine, derrière le capot latéral.
Comme indiqué dans le plan de circuits électriques, les fusibles suivants se trouvent sur la
platine :
RPG000-080
Désigna-
tion
A1.F1
A1.F2
A1.F3
A1.F4
A1.F5
A1.F6
17.6.3 Éliminer l'erreur au niveau d'un capteur / actionneur
Une réparation ou un remplacement de composants peut uniquement être exécuté(e) par un
atelier spécialisé.
Avant de contacter le concessionnaire, recueillir les informations suivantes sur le message de
défaut :
„ Noter le numéro de défaut avec FMI affiché à l'écran,
„ Immobiliser et sécuriser la machine,
„ Vérifier que le capteur / l'actionneur ne présente pas de détériorations extérieures.
Æ Si le capteur / l'actionneur présente des détériorations, remplacer le capteur / l'actionneur.
Æ Si le capteur / l'actionneur ne présente pas de détériorations, poursuivre la prochaine étape
de contrôle.
„ Vérifier que le câble de raccordement et la connexion ne présentent pas de détériorations et
qu'ils sont correctement fixés.
Æ Si le câble de raccordement / la connexion présente des détériorations, remplacer le câble
de raccordement / la connexion.
Æ Si le câble de raccordement / la connexion ne présente pas de détériorations, poursuivre la
prochaine étape de contrôle.
Plus vous fournissez d'informations au concessionnaire, plus l'élimination de la cause du défaut
sera simple.
Comprima V 150 XC Plus
Notice d'utilisation originale 150001178_04_fr
Explication
Réserve 15 A
KMC A10 PWR UB1 15 A
KMC A10 PWR UB2 15 A
Réserve 15 A
Extension ISOBUS PWR 15 A
Réserve 15 A
Défaut, cause et remède
Défauts du système électrique/électronique
Désigna- Explication
tion
A1.F7 Connecteur PWR X551 15 A
A1.F8 KMB A30 / A31 PWR UB 5 A
A1.F9 KMC A10 ECU_PWR 7,5 A
A1.F10 Extension ISOBUS appareil de
commande PWR 7,5 A
A1.F11 Connecteur ECU X551 7,5 A
voir Page 261.
voir Page 30.
