ð En cas d'écart de la cote X mesurée, adapter la hauteur du timon comme suit.

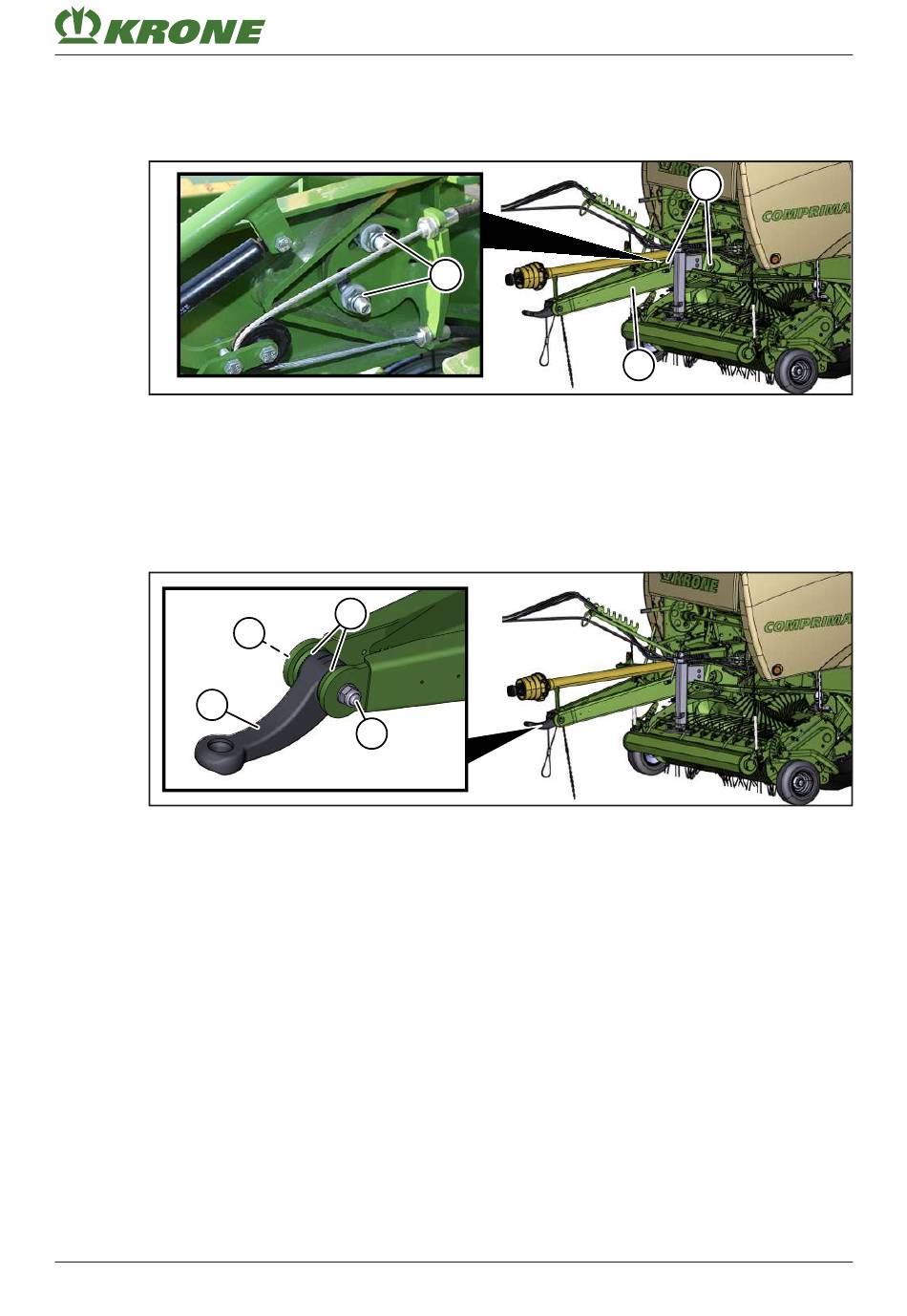

Adapter la hauteur du timon
RPG000-087
ü La machine est dételée du tracteur et repose sur le pied d'appui.
„ Desserrer les raccords à vis (1) des côtés droit et gauche du timon assez pour que le
timon (3) bouge dans les raccords entre roues dentées (2).
„ Adapter le timon (3) à la hauteur de l'attelage du tracteur.
„ Veiller à ce que les raccords entre roues dentées (2) s'engrènent.
6
RPG000-136
Pour adapter la hauteur de l'œillet d'attelage (6) :
„ Desserrer les raccords à vis (5) assez pour que l'œillet d'attelage (6) bouge dans les
raccords entre roues dentées (4).
„ Positionner l'œillet d'attelage (6) parallèlement au sol.
„ Veiller à ce que les dents des roues (4) s'engrènent.
„ Serrer les raccords à vis (1) et (5). Couple,
„ Après 10 heures de fonctionnement, resserrer les raccords à vis (1) et (5).
