16 Maintenance
16.23 Décaler le galet de renvoi sur le fond à rouleaux arrière
Les intervalles de maintenance figurent dans le tableau de maintenance,
„ Commencer à presser une balle ronde (4) avec la machine.
„ Arrêter la machine quand le diamètre de la balle ronde (4) atteint B=800–1 000 mm.
„ Immobiliser et sécuriser la machine,
„ Contrôler la cote Y entre le bras oscillant avant (1) et le bras oscillant arrière (2).
Æ Si la cote X est >20 mm, le réglage est correct.
Æ Si la cote X est <20 mm, il faut décaler le galet de renvoi (3),
16.23 Décaler le galet de renvoi sur le fond à rouleaux arrière

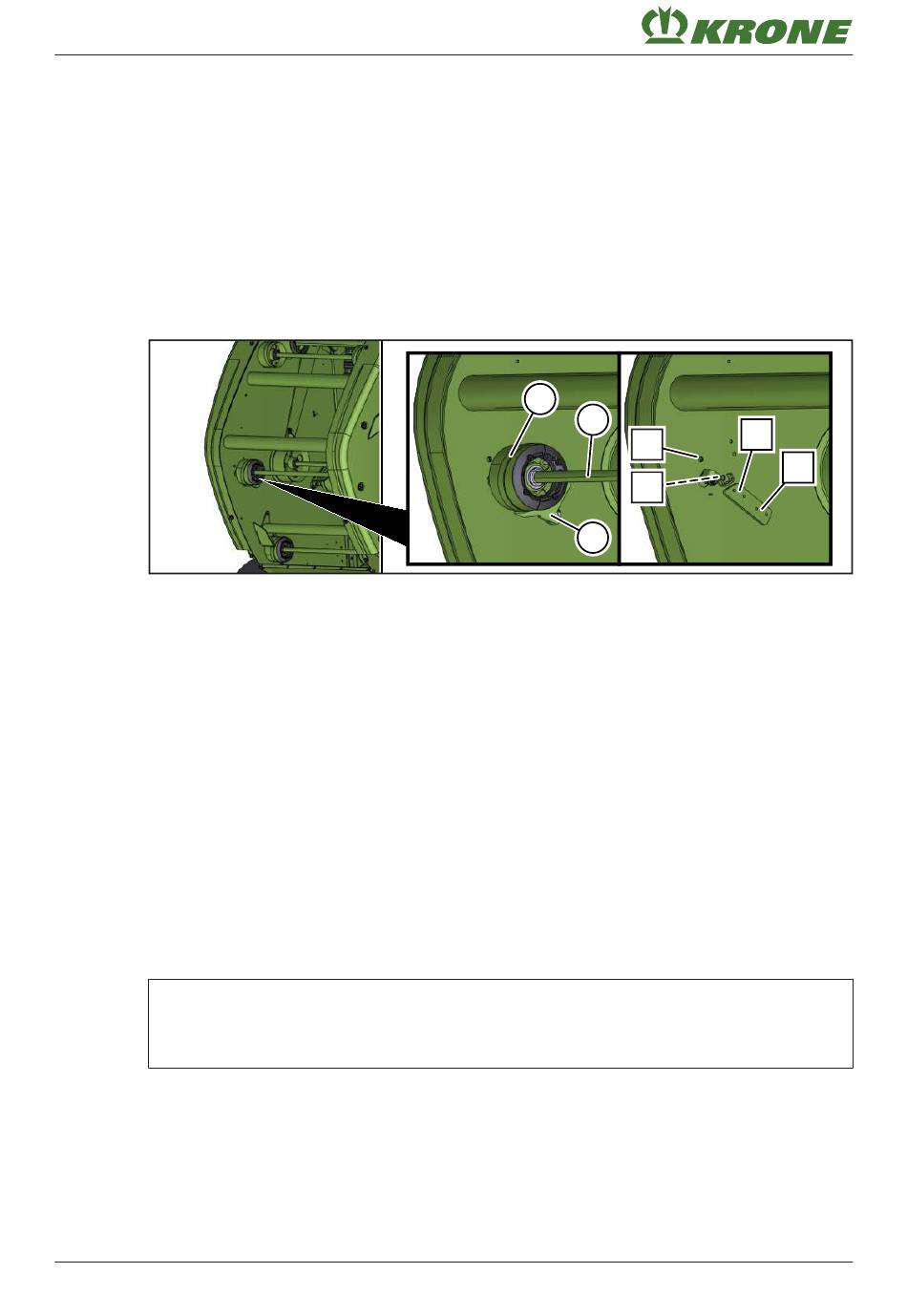

RPG000-258
Si le contrôle du fond à rouleaux arrière
étaient trop rapprochés, il faut décaler le galet de renvoi (2).
En usine, le galet de renvoi (2) est monté en position (II) et le racloir en position (IV).
ü Le capot latéral du côté gauche de la machine est ouvert.
ü La protection latérale arrière sur le côté gauche de la machine est démontée.
„ Démonter le racloir (3).
„ Retirer la vis sans tête de la bague de réglage au niveau de l'arbre de renvoi (1) et
démonter la bague de réglage.
„ Démonter l'arbre de renvoi (1).
„ Monter l'arbre de renvoi (1) avec le galet de renvoi (2) en position (I).
„ Pousser l'anneau de réglage sur l'arbre de renvoi (1) et le bloquer avec la vis sans tête.
„ Monter le racloir (3) dans la position (III) supérieure.
„ Vérifier si le bras oscillant est encore en contact avec la courroie et si la courroie présente
des traces de frottement.
INFORMATION
Monter uniquement le galet de renvoi (1) dans la position (I) si le bras oscillant touche
toujours la courroie. Dans le cas contraire, la courroie est inutilement sollicitée.
236
voir Page 30.
2
1
3
(voir Page 235) a déterminé que les bras oscillants
Notice d'utilisation originale 150001178_04_fr
voir Page 206.
voir Page 236.
