15 Réglages
15.10 Verrouiller/déverrouiller le levier de serrage
Si le jeu axial ne s'élève pas à X=1–2 mm :
„ Soulever le levier (6).
„ Faire pivoter le disque de frein (4) avec le logement du rouleau (3) vers l'avant et retirer le
disque de frein (4).
„ Desserrer la vis sans tête (2) et démonter l'anneau de réglage (1).
„ Régler le jeu axial X souhaité avec des rondelles d'ajustage.
„ Monter l'anneau de réglage (1) et serrer la vis sans tête (2).
„ Installer le disque de frein (4) sur le logement du rouleau (3) et le repivoter dans la machine.

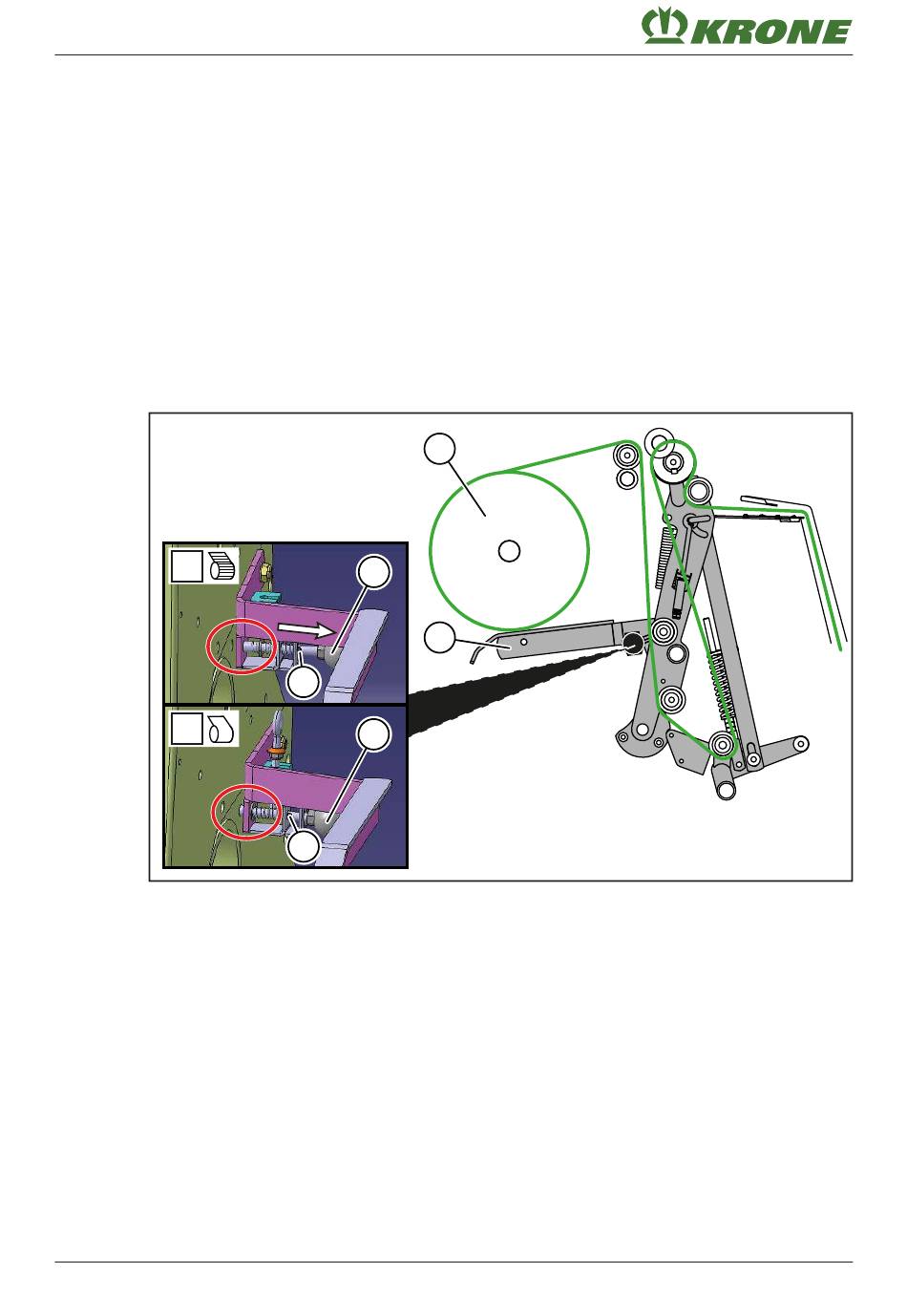

15.10 Verrouiller/déverrouiller le levier de serrage
Pour la version « Liage par filet et par film »
I
II
RP000-187
Position (I) (liage par filet)
Le boulon de verrouillage avec tête sphérique (3) est déverrouillé (encadré en rouge dans
l'illustration). Le levier de serrage (2) est en contact avec le rouleau de filet (1).
Position (II) (liage par film de liage)
Le boulon de verrouillage avec tête sphérique (3) est verrouillé dans la paroi latérale (encadré
en rouge dans l'illustration). Ainsi, le levier de serrage (2) est maintenu en bas pour ne pas
toucher le rouleau de film (1).
200
1
3
2
4
3
4
