„ avant la première utilisation, casser la pièce métallique qui obture l'alésage carré (12),
„ insérer le boulon à tête bombée (6) dans l'alésage carré (12) et le fixer avec le tube
d'écartement (7), la rondelle (8) et l'écrou de blocage (9),
„ placer l'étrier (4) sur le boulon (2) et le fixer avec la goupille pliante (2) et
„ monter le ressort (5).
Amener le déflecteur (1) de la position (II) à la position (I)
Procéder au réglage suivant de façon identique sur le côté gauche et droit de la machine :
„ Pour démonter l'étrier (4) :
„ retirer la goupille pliante (2),
„ desserrer le boulon à tête bombée (6),
„ démonter le ressort (5) et
„ retirer l'étrier (4).
„ Démonter la goupille pliante (3).
„ Déplacer le déflecteur (1) dans l'alésage inférieur (11) et sécuriser avec la goupille
pliante (3).
„ Pour monter l'étrier (4) :
„ insérer le boulon à tête bombée (6) dans l'alésage carré (10) et le fixer avec le tube
d'écartement (7), la rondelle (8) et l'écrou de blocage (9),
„ placer l'étrier (4) sur le boulon (2) et le fixer avec la goupille pliante (2) et
„ monter le ressort (5).

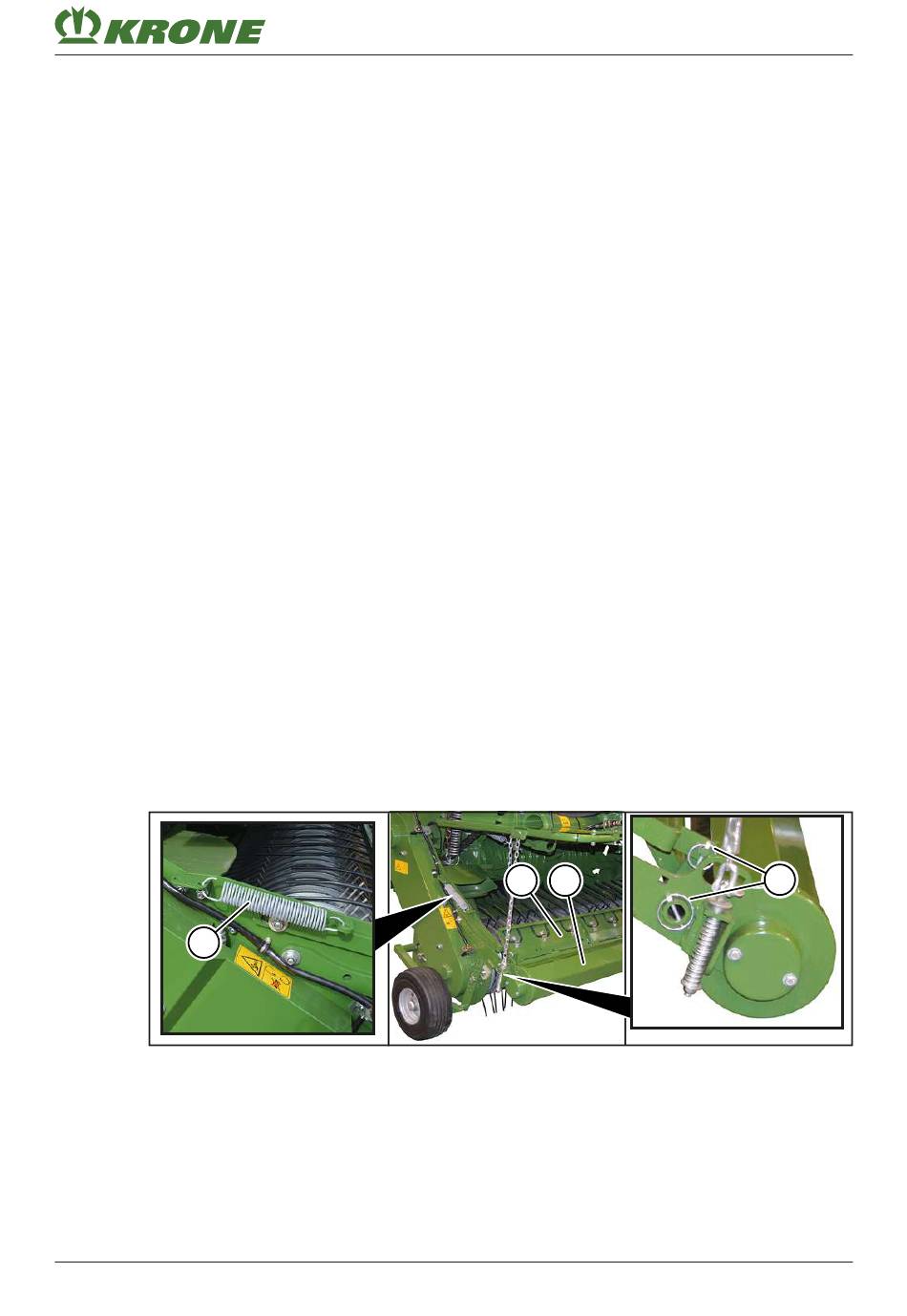

8.13.3 Démonter/monter le déflecteur sur le dispositif de placage à rouleaux
Pendant l'utilisation, le déflecteur doit être monté sur le dispositif de placage à rouleaux. Le
déflecteur sur le dispositif de placage à rouleaux peut être démonté brièvement en cas de
blocage de matière récoltée.
Éliminer les blocages de la matière récoltée :
4
RPG000-152
ü La machine est à l'arrêt et sécurisée,
Démonter
„ Démonter les goupilles pliantes (3) des côtés droit et gauche du ramasseur.
„ Démonter les ressorts (4) des côtés droit et gauche du ramasseur.
„ Déplacer le déflecteur (1) sur un côté et le retirer.
Comprima V 150 XC Plus
Notice d'utilisation originale 150001178_04_fr
Dispositif de placage à rouleaux
voir Page 112
1 2
voir Page 30.
