1.6

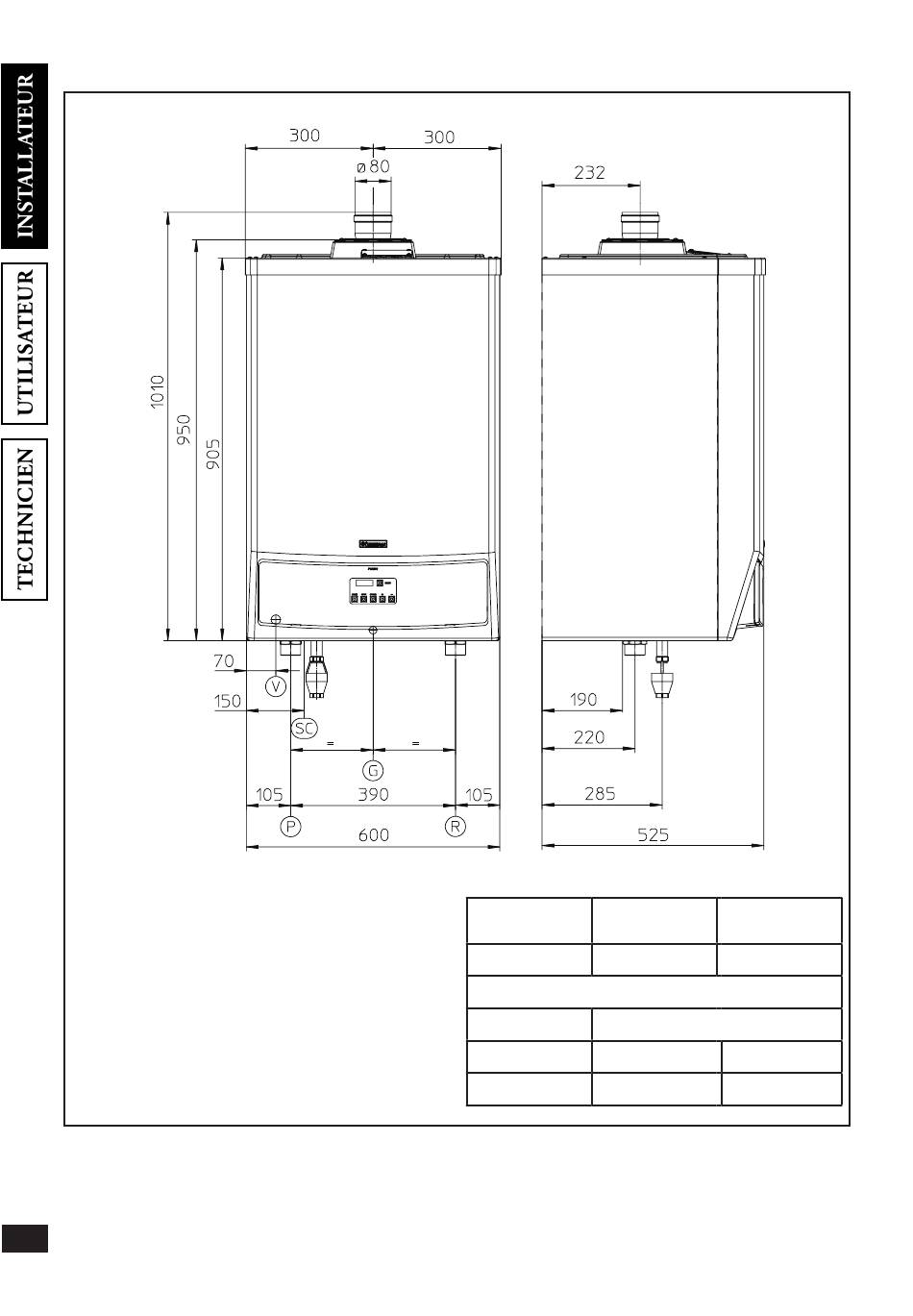

Dimensions principales.
Légende:
V - Branchement électrique
G - Alimentation gaz
R - Retour circuit
P - Refoulement circuit
SC - Évacuation condensation
1.7
Raccordements.
Raccordement gaz (Appareil catégorie I2E (S)B).
Nos chaudières ont été conçues pour fonctionner au méthane (G25) et
Propane. La tuyauterie d'alimentation doit être identique ou supérieure au
6
raccord de chaudière 3/4'' G.
(diamètre interne minimal Ø 13 mm)
Hauteur (mm)
Largeur (mm)
950
600
Raccordements
GAZ
G
R
3/4"
1"1/2
N.B.: le tuyau d'alimentation en gaz combustible doit être correctement
dimensionné en fonction des normes en vigueur afin de garantir un bon
débit de gaz au brûleur, même dans des conditions de puissance maximale
du générateur, et de garantir les performances de l'appareil (données
techniques). Le système de raccordement doit être conforme aux normes.
Avant d'effectuer le raccordement du gaz, nettoyer correctement la partie
Profondeur (mm)
525
CIRCUIT
P
1"1/2
