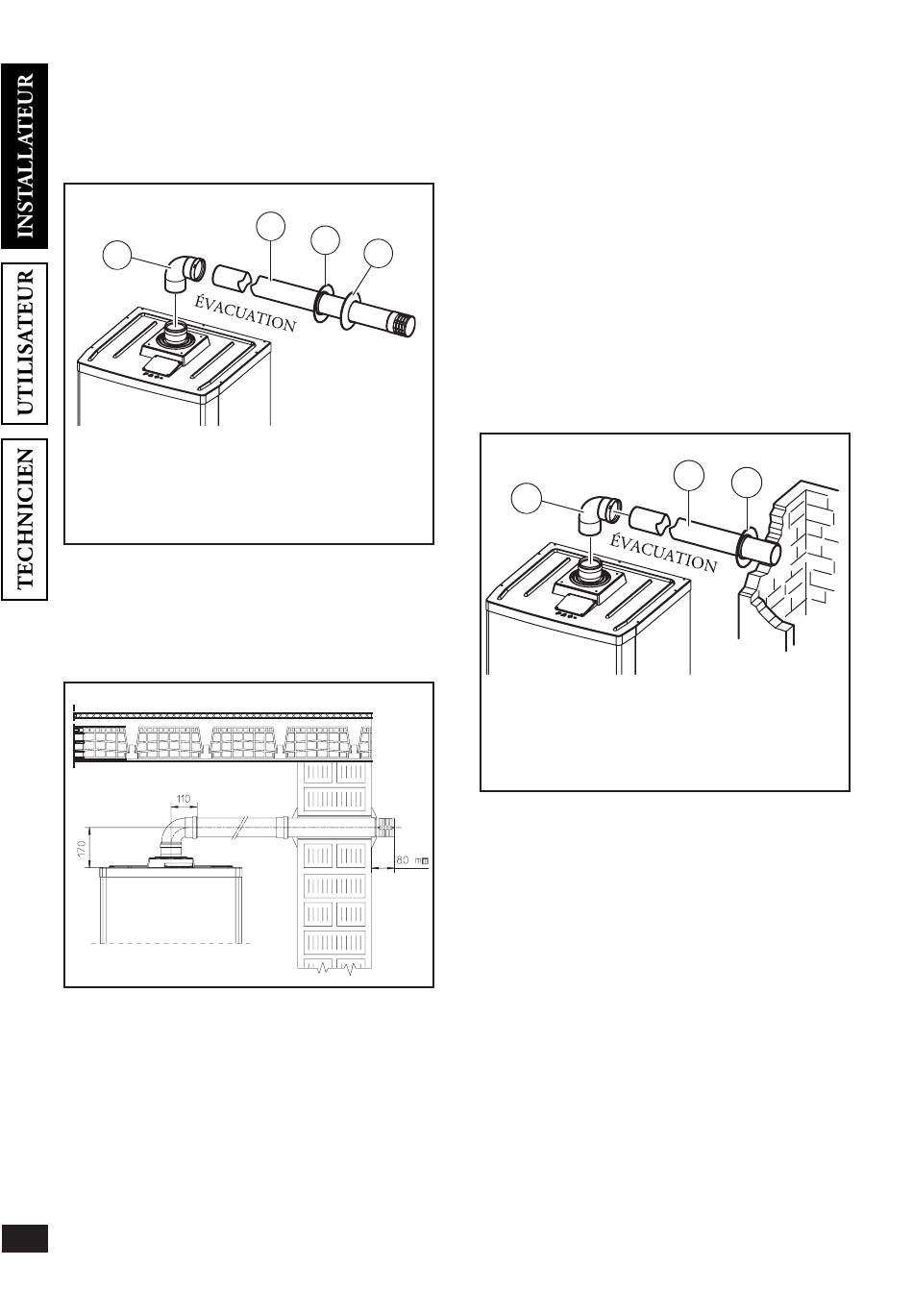

Kit horizontal Ø 80 avec évacuation murale.
Montage kit: installer le raccord coudé Ø 80 (1) avec côté mâle (lisse) sur
l'orifice central de la chaudière jusqu'à la butée. Raccorder, jusqu'à la butée,
le côté mâle (lisse) du terminal d'évacuation (2) au côté femelle du raccord
coudé (1), en s'assurant d'avoir déjà introduit les rondelles interne (3) et
externe (4). Ces opérations permettront donc d'obtenir l'étanchéité et le
raccordement des éléments du kit.
1
• Raccordement des tuyaux de rallonges et des raccords coudés. Pour
installer d'éventuelles rallonges à raccorder à d'autres éléments de la
tuyauterie à vapeur, procéder comme suit: raccorder jusqu'à la butée le
côté mâle (lisse) du tuyau de rallonge ou le raccord coudé au côté femelle
(avec joints à lèvre) de l'élément précédemment installé. Ces opérations
permettront donc d'obtenir l'étanchéité et le raccordement corrects des
éléments.
14
2
3
4
Le Kit comprend:
1 - Raccord coudé 90° Ø 80 (1)
1 - Terminal d'évacuation Ø 80 (2)
1 - Rondelle interne (3)
1 - Rondelle externe (4)
Kit horizontal Ø 80 avec évacuation par conduit collecteur. Montage
kit: installer le raccord coudé Ø 80 (1) avec côté mâle (lisse) sur l'orifice
central de la chaudière jusqu'à la butée. Raccorder, jusqu'à la butée, le
côté mâle (lisse) du tuyau d'évacuation (2) au côté femelle de l'élément
coudé (1), en s'assurant d'avoir déjà introduit la rondelle interne (3). Ces
opérations permettront donc d'obtenir l'étanchéité et le raccordement des
éléments du kit.
• Raccordement des tuyaux de rallonges et des raccords coudés. Pour
installer d'éventuelles rallonges à raccorder à d'autres éléments de la
tuyauterie à vapeur, procéder comme suit: raccorder jusqu'à la butée le
côté mâle (lisse) du tuyau ou le raccord coudé au côté femelle (avec joints
à lèvre) de l'élément précédemment installé. Ces opérations permettront
donc d'obtenir l'étanchéité et le raccordement corrects des éléments.
• Rallonges pour kit d'évacuation. La longueur rectiligne maximale (avec
raccord coudé sur tuyau d'évacuation) dans le sens horizontal, utilisable
pour les tuyaux d'évacuation Ø 80 est de 30 mètres (voir figure page
15).
N.B.: pour faciliter l'écoulement de l'éventuelle eau de condensation s'étant
formée dans le conduit d'évacuation, il est nécessaire d'incliner les tuyaux
en direction de la chaudière selon une inclinaison minimale de 1,5% (voir
figure page 15). Lors de l'installation des conduits Ø 80, monter un collier
serre-tube avec cheville tous les 3 mètres.
1
Le Kit comprend:
1 - Raccord coudé 90° Ø 80 (1)
1 - Tuyau d'évacuation Ø (80) (2)
1 - Rondelle interne (3)
2
3
