Installation de la chaudière selon la configuration type « C ».
La chaudière « VICTRIX 50 » sort de l'usine selon la configuration type
« B
» (foyer ouvert et tirage forcé). Pour modifier la configuration de la
23
chaudière en type « C » (foyer étanche et tirage forcé), démonter l'adaptateur
Ø 80, l'équerre et le joint du couvercle de la chaudière.
Kits d'aspiration horizontaux - évacuation Ø 80/125.

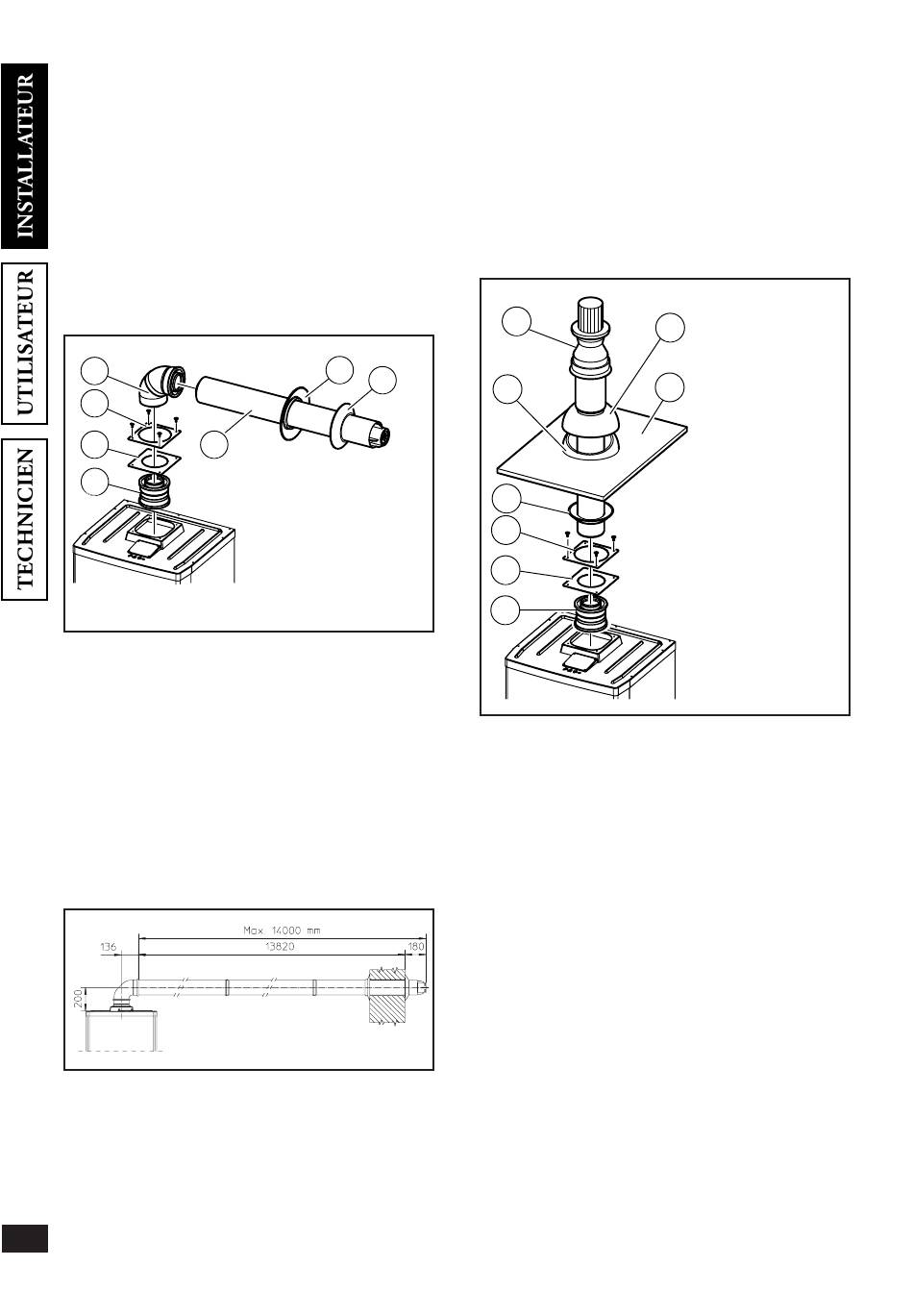

Montage kit: installer l'adaptateur Ø 80/125 (1) sur l'orifice central de
la chaudière en l'amenant à sa butée. Faire glisser le joint (2) le long de
l'adaptateur (1) jusqu'à la rainure spécifique, puis le fixer sur le couvercle à
l'aide de la plaque en tôle (3) précédemment démontée. Installer le raccord
coudé (4) avec côté mâle (lisse) en l'amenant à sa butée sur l'adaptateur
(1). Raccorder le côté mâle (lisse) du tuyau terminal rond Ø 80/125 (5)
au côté femelle du raccord coudé (4) (avec joints à lèvre) jusqu'à la butée,
en s'assurant d'avoir déjà introduit les rondelles interne (6) et externe (7)
correspondantes. Ces opérations permettent donc d'obtenir l'étanchéité et
le raccordement des éléments du kit.
4
3
2
1
• Raccordement de tuyaux de rallonges et de tuyaux coudés ronds Ø
80/125. Pour installer d'éventuelles rallonges à raccorder à d'autres
éléments de la tuyauterie à vapeur, procéder comme suit: raccorder jusqu'à
la butée le côté mâle (lisse) du tuyau rond ou du tuyau coudé rond au
côté femelle (avec joints à lèvre) de l'élément précédemment installé. Ces
opérations permettront donc d'obtenir l'étanchéité et le raccordement
corrects des éléments.
Le kit Ø 80/125 peut être installé avec la sortie postérieure, latérale droite,
latérale gauche et antérieure.
• Rallonges pour kit horizontal. Le kit horizontal d'aspiration-évacuation Ø
80/125 peut être prolongé jusqu'à une longueur max. de 14 m horizontaux,
y compris le terminal à grille et à l'exception du raccord coudé rond à
la sortie de la chaudière. Cette configuration correspond à un facteur
de résistance équivalant à 100. Dans ces cas, demander les rallonges
spécifiques.
N.B.: lors de l'installation des conduits, respecter une inclinaison minimale
des conduits de 3% et monter un collier serre-tube avec cheville tous les
3 mètres.
• Grille externe. N.B.: pour des questions de sécurité, il est recommandé de
ne pas boucher, ne serait-ce que provisoirement, le terminal d'aspiration/
évacuation de la chaudière.
12
6
7
5
Le Kit comprend:
1 - Adaptateur Ø 80/125 (1)
1 - Joint (2)
1 - Raccord coudé rond Ø 80/125 à
87° (4)
1 - Terminal rond d'asp./évacuation
Ø 80/125 (5)
1 - Rondelle interne (6)
1 - Rondelle externe (7)
Kit vertical avec tuile en aluminium Ø 80/125.
Montage kit: installer l'adaptateur Ø 80/125 (1) sur l'orifice central de la
chaudière jusqu'à sa butée. Faire glisser le joint (2) le long de l'adaptateur
(1) jusqu'à la rainure spécifique, puis le fixer sur le couvercle à l'aide de
la plaque en tôle (3) précédemment démontée. Installation de la fausse
tuile en aluminium: remplacer les tuiles par la plaque en aluminium (5),
en la façonnant de manière à permettre l'écoulement de l'eau de pluie.
Positionner sur la tuile en aluminium la demi-coque fixe (6) et introduire
le tuyau d'aspiration-évacuation (7) Raccorder, jusqu'à la butée, le côté
mâle (lisse) du terminal rond Ø 80/125 au côté femelle de l'adaptateur
(1) (avec joints à lèvre), en s'assurant d'avoir déjà introduit la rondelle (4).
Ces opérations permettront donc d'obtenir l'étanchéité et le raccordement
des éléments du kit.
7
6
4
3
2
1
• Raccordement de tuyaux de rallonges et de tuyaux coudés ronds Ø
80/125. Pour installer d'éventuelles rallonges à raccorder à d'autres
éléments de la tuyauterie à vapeur, procéder comme suit: raccorder jusqu'à
la butée le côté mâle (lisse) du tuyau rond ou du tuyau coudé rond au
côté femelle (avec joints à lèvre) de l'élément précédemment installé. Ces
opérations permettront donc d'obtenir l'étanchéité et le raccordement
corrects des éléments.
Attention: s'il devait s'avérer nécessaire de raccourcir le terminal d'évacuation
et/ou le tuyau de rallonge rond, ne pas oublier que le conduit interne doit
toujours dépasser le conduit externe de 5 mm.
Ce terminal particulier permet l'évacuation des fumées et l'aspiration de
l'air nécessaire à la combustion dans le sens vertical.
le kit vertical Ø 80/125 avec tuile en aluminium permet une installation
sur les terrasses et sur les toits avec des inclinaisons comprises entre 25%
et 45% (24°) tout en respectant la hauteur entre le chapeau terminal et la
demi-coque (260 mm).
Le kit vertical dans cette configuration peut être prolongé jusqu'à une
longueur maximale de 18 m dans le sens vertical, y compris le terminal. Cette
configuration correspond à un facteur de résistance équivalant à 100. Dans
ce cas, demander les rallonges à raccordement spécifiques.
8
5
Le Kit comprend:
1 - Adaptateur Ø 80/125 (1)
1 - Joint (2)
1 - Rondelle (4)
1 - Tuile en aluminium (5)
1 - Demi-coque fixe (6)
1 - Terminal rond d'asp./évacuation
Ø 80/125 (7)
1 - Demi-coque mobile (8)
