2.4

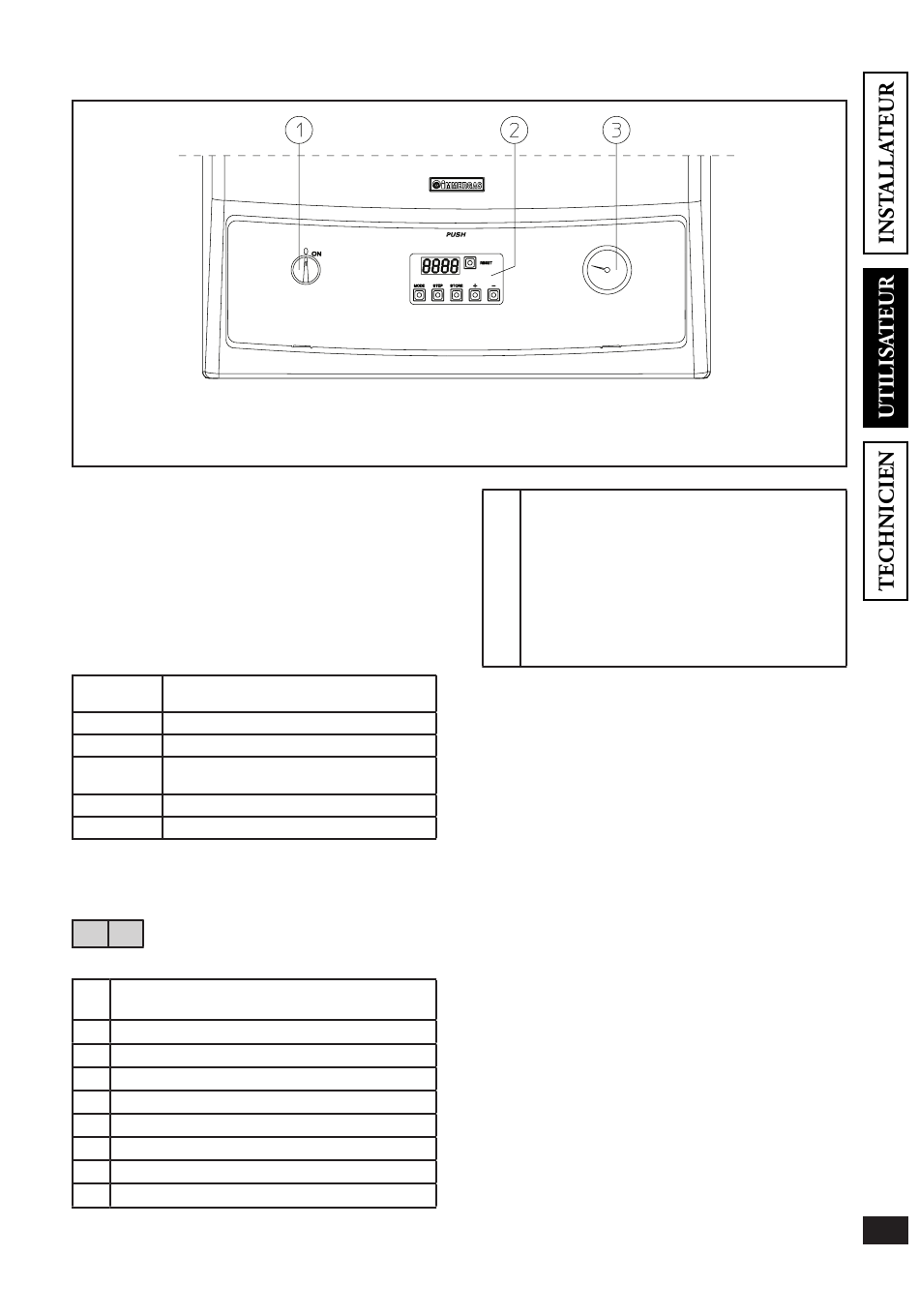

VICTRIX 50 - Tableau de commandes.
Légende:
1 - Interrupteur général
2 - Afficheur interface utilisateur
3 - Manomètre chaudière
Allumage de la chaudière. Avant l'allumage de la chaudière, s'assurer que
le circuit est plein d'eau en contrôlant l'aiguille du manomètre (3) qui devra
indiquer une valeur en fonction de laquelle l'installation a été conçue et
calculée. Cette valeur ne devra pas être inférieure à 0,5 bar.
- Ouvrir le robinet du gaz en amont de la chaudière.
- Tourner l'interrupteur général (1) en l'amenant sur la position ON.
La chaudière est dotée d'une carte de réglage automatique accessible après
ouverture du volet. Cette carte est composée d'un afficheur 4 chiffres et de
6 touches qui remplacent les poignées et les sélecteurs traditionnels et qui
permettent de régler la chaudière.
La fonction de chacune des touches est la suivante:
RESET
Remise à zéro manuelle d'un éventuel blocage de la
chaudière
MODE
Touche de sélection du menu de l'Afficheur
STEP
Sélection du paramètre à visualiser ou à modifier
STORE
To u c h e d e va l i d a t i o n d e s d o n n é e s e t d e
mémorisation
+
Augmentation de la valeur configurée
-
Réduction de la valeur configurée
Lors du fonctionnement, l'afficheur 4 chiffres indique la modalité de
fonctionnement (au moyen des 2 premiers chiffres à gauche) ainsi que la
température de refoulement de la chaudière (au moyen des deux autres
chiffres à droite).
Par exemple, l'affichage de ces valeurs indique que
03 60
l'appareil fonctionne actuellement en mode chauffage à
une température de refoulement de 60 °C.
Les modalités de fonctionnement de la chaudière sont les suivantes:
St a n d - b y ( e n a t t e n t e ) , a u c u n e d e m a n d e d e
0
fonctionnement
1
Préventilation
2
Allumage brûleur
3
Brûleur allumé (fonctionnement chauffage installation)
4
Brûleur allumé (fonctionnement sanitaire)
5
Contrôle du ventilateur
Brûleur éteint
6
Postcirculation pompe en modalité chauffage
7
8
Postcirculation pompe en modalité sanitaire
9
Brûleur éteint pour l'une des raisons suivantes:
- température de refoulement installation (T1) supérieure à
95°C
- température de retour installation (T2) supérieure à 90°C
- différence entre température de refoulement et retour
installation supérieure à 40 °C
- différence entre température de refoulement et retour
installation négative
- augmentation trop rapide de la température de refoulement;
la chaudière reste en attente pendant 10 min. puis se remet en
marche (elle se bloque à nouveau après 3 essais de rallumage)
Modalité PARAMÈTRES. Appuyer une fois sur la touche MODE pour
accéder à la MODALITÉ PARAMÈTRES. Il est possible dans cette situation
de modifier les valeurs de fonctionnement préconfigurées. Les deux premiers
chiffres indiquent le numéro du paramètre et les deux derniers la valeur
configurée. Pour modifier les configurations de la chaudière, procéder
comme suit:
- appuyer une fois sur la touche MODE pour accéder à la modalité
paramètres;
- choisir, au moyen de la touche STEP, le paramètre à modifier;
- modifier la valeur en intervenant sur les touches + o -;
- appuyer sur la touche STORE pour mémoriser la nouvelle valeur;
- valider la nouvelle valeur en appuyant sur la touche MODE.
25
