• Programmateur de zone.
Le tableau du programmateur de zone permet à l'utilisateur, outre les
fonctions illustrées au point précédent, de contrôler et surtout d'avoir à
portée de mains toutes les informations importantes en ce qui concerne le
fonctionnement de l'appareil et du système thermique avec la possibilité
d'intervenir commodément sur les paramètres précédemment configurés
sans devoir pour autant se déplacer vers le lieu d'installation du régulateur
de cascade et de zones. Le chronothermostat climatique incorporé au tableau
à distance permet d'adapter la température de refoulement de l'installation
aux nécessités effectives du milieu à réchauffer, de manière à obtenir la valeur
de température ambiante souhaitée avec une précision extrême et donc une
économie évidente sur le coût de gestion. Il permet en outre de visualiser la
température ambiante ainsi que la température extérieure effective (en cas de
présence de la sonde extérieure). Le programmateur de zone est directement
alimenté par le thermorégulateur de cascade au moyen de 2 fils.
• Sonde extérieure de température. Cette sonde peut être directement
reliée au circuit électrique de la chaudière et permet de diminuer
automatiquement la température de refoulement maximale à l'installation
lorsque la température extérieure augmente, ce qui permet d'adapter la
chaleur fournie à l'installation en fonction de la variation de la température
extérieure. La sonde extérieure intervient toujours lorsqu'elle est connectée
indépendamment de la présence ou du type de thermorégulateur utilisé
et peut fonctionner avec les deux thermorégulateurs. Le branchement

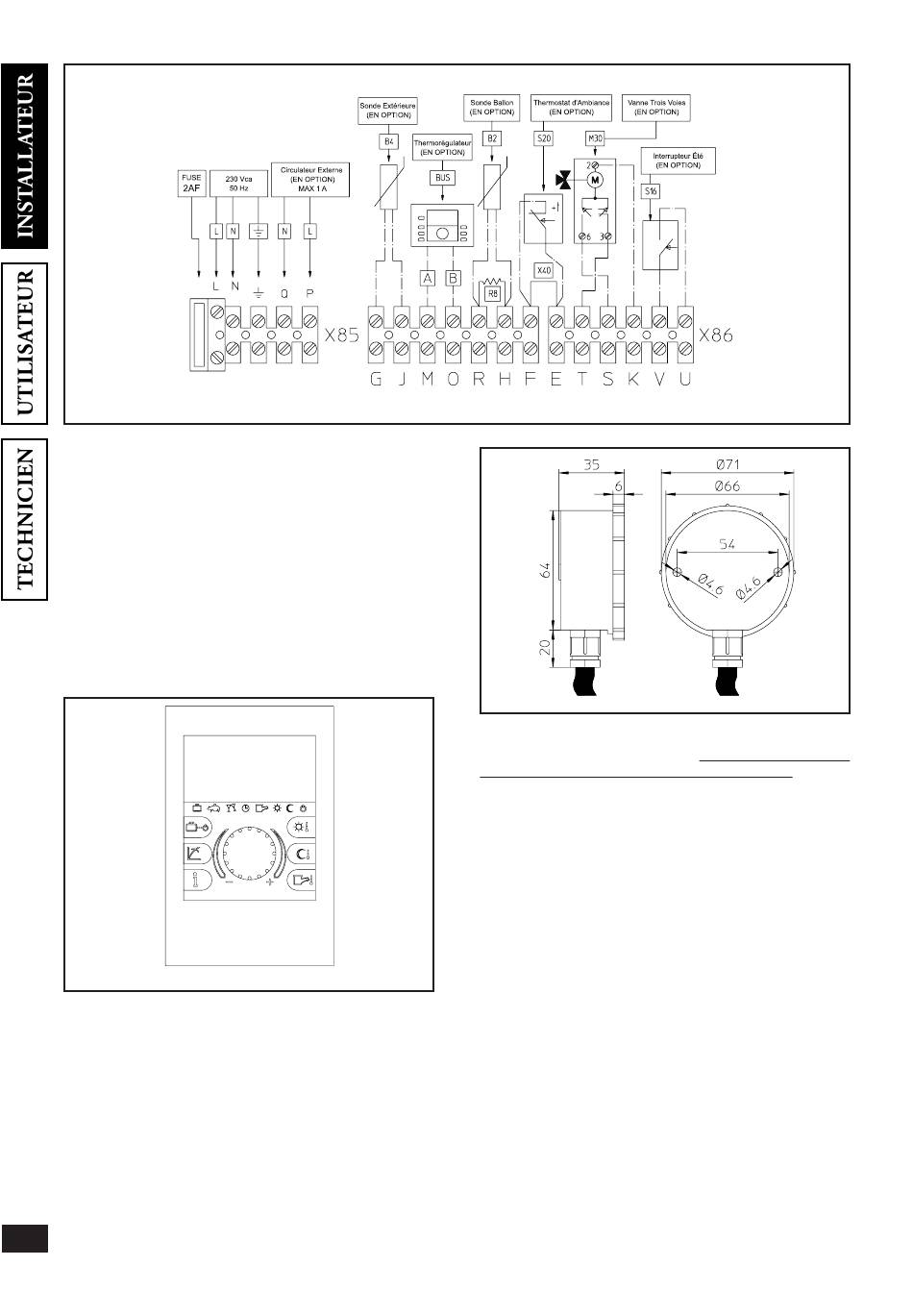

électrique de la sonde extérieure doit être effectué aux bornes G et J sur
le bornier de raccordement X86 de la chaudière (voir fig. en haut).
8
Branchement électrique régulateur de cascade et de zones ou
chronothermostat On/Off (En option). Les opérations décrites ci-après
doivent être effectuées après avoir mis l'appareil hors tension. L'éventuel
thermostat ou chronothermostat d'ambiance On/Off doit être raccordé aux
bornes « E » et « F » en éliminant le pont X40 (voir fig. en haut). S'assurer
que le contact du thermostat On/Off est bien du type « propre », c'est-à-dire
qu'il ne dépend pas de la tension du réseau, ce qui évite la détérioration de la
carte électronique de régulation. L'éventuel régulateur de cascade et de zones
doit être connecté au moyen des deux bornes 37 et 38 aux bornes « M » et
« O » sur le bornier de raccordement X86 (sur la chaudière) en respectant
la polarité, (voir fig. en haut) en cas de branchement avec polarité incorrecte,
le thermorégulateur ne subit aucun dommage mais ne fonctionne pas.
Important: il faut, en cas d'une éventuelle utilisation du régulateur de
cascade et de zones, prévoir deux lignes séparées conformément aux normes
en vigueur en matière d'installations électriques. Il ne faut jamais utiliser les
tuyauteries de la chaudière comme prises de terre de l'installation électrique
ou téléphonique. S'assurer donc que cette condition n'existe pas avant
d'effectuer le branchement électrique de la chaudière.
Installation avec circuit fonctionnant à basse température directe. La
chaudière peut alimenter directement une installation à basse température
en modifiant la température de refoulement maximale du générateur et en
configurant une valeur entre 20 et 85 °C. Pour varier la température de
refoulement maximale du générateur, modifier les valeurs de la température
de refoulement maximale du générateur du paramètre N° 4 selon la
procédure « modalité paramètres ».
Dans cette situation, il est opportun de doter le circulateur de la chaudière
d'un dispositif de sécurité constitué par un thermostat à température limite
de 55°C. Le thermostat doit être positionné sur le tuyau de refoulement de
l'installation à une distance de la chaudière de plus de 2 mètres.
