Oregon CS1400 Manuel

Contenu de la boîte

Ces éléments sont livrés avec la tronçonneuse :

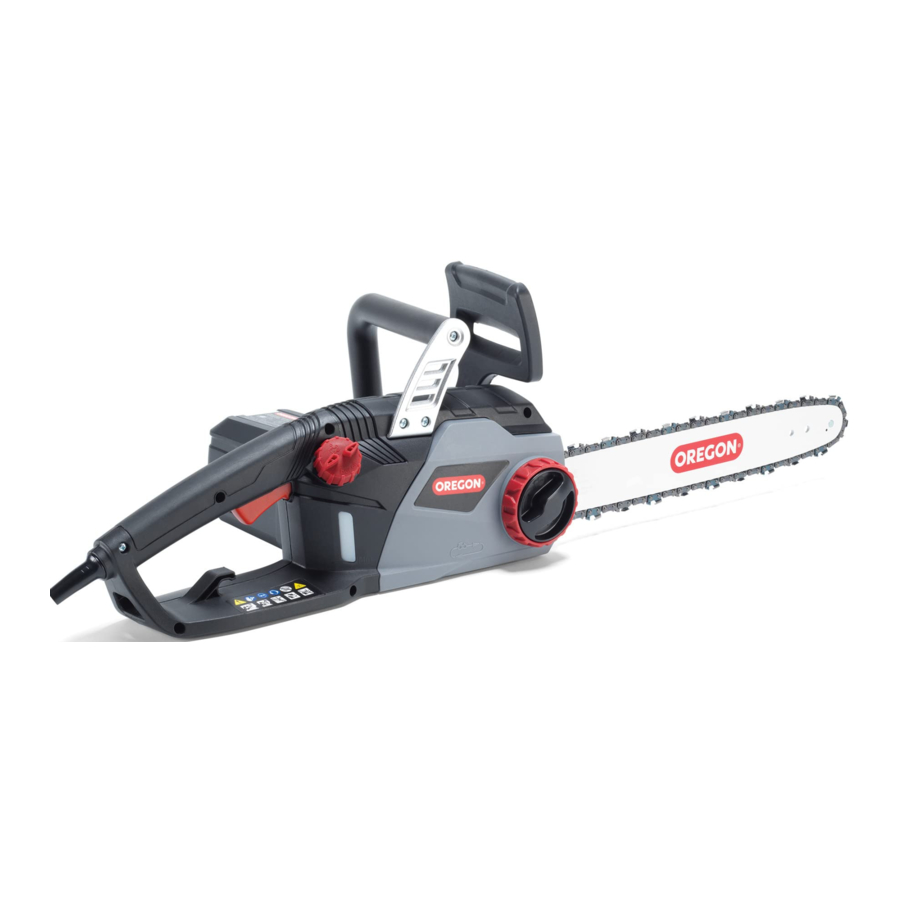

1. Bloc moteur de la tronçonneuse
2. Chaîne de tronçonneuse
3. Guide-chaîne
4. Pignon de tension de chaîne, joint torique et vis
5. Carter de guide-chaîne
6. Manuel d'instructions

Après avoir retiré la tronçonneuse de son emballage, inspectez-la attentivement pour vous assurer qu'aucun dommage n'est survenu pendant le transport et qu'aucune pièce ne manque. Si des pièces sont endommagées ou manquantes, n'utilisez pas la tronçonneuse. Contactez Oregon® pour obtenir des pièces de rechange. Pour les numéros de téléphone spécifiques à chaque pays, consultez "Customer Service by Country" (Service client par pays).
Cette feuille est un supplément et non un remplacement du manuel d'utilisation.

AVIS DE SÉCURITÉ Portez des gants de protection lors de la manipulation de la chaîne de tronçonneuse.

ATTENTION ! L'huile de guide-chaîne prévient l'usure prématurée. Ne faites jamais fonctionner la tronçonneuse si l'huile n'est pas visible. Vérifiez fréquemment le niveau d'huile et remplissez si nécessaire.
ATTENTION ! AVIS DE SÉCURITÉ Débranchez la tronçonneuse

REMPLISSAGE DU RÉSERVOIR D'HUILE DE GUIDE-CHAÎNE

1. Placez la tronçonneuse à la verticale sur une surface ferme et plane.


• Nettoyez tout débris de la zone du bouchon.
• Retirez le bouchon.
• Versez délicatement 120 ml d'huile de guide-chaîne dans le réservoir.

Si le réservoir est totalement plein lors du premier démarrage, cela peut ralentir l'amorçage. Nous suggérons un remplissage à 90 %.

ATTENTION ! AVIS DE SÉCURITÉ Branchez la tronçonneuse

2. Faites tourner la scie pendant environ 2 minutes ou jusqu'à ce que vous voyiez de l'huile présente sur le patin du guide-chaîne.
   ATTENTION ! N'oubliez pas de faire l'appoint d'huile de guide-chaîne régulièrement.


ASSEMBLAGE DU GUIDE-CHAÎNE ET DE LA CHAÎNE DE TRONÇONNEUSE

3. Desserrer complètement le bouton de déverrouillage du carter latéral (A) et retirer le carter latéral.

4. Commencez par desserrer complètement le tendeur (A), fixez le guide-chaîne et la chaîne à la tronçonneuse en vous assurant que le goujon de montage passe à travers le tendeur de chaîne (B) et que la chaîne est positionnée sur le pignon d'entraînement (C)


ATTENTION ! Assurez-vous que les gouges sont orientées dans la bonne direction (D).

5. Installez le carter latéral en vous assurant que le butoir de chaîne et la languette du carter latéral sont bien en place (A), puis serrez le bouton de déverrouillage du carter latéral (B).


TENSION DE LA CHAÎNE DE TRONÇONNEUSE

ATTENTION ! AVIS DE SÉCURITÉ
Débranchez la tronçonneuse
ATTENTION ! AVIS DE SÉCURITÉ
Portez des gants de protection pour tronçonneuse

6. Desserrer légèrement le bouton de déverrouillage du carter latéral, mais ne retirez pas le carter latéral.


7. Maintenez le nez du guide-chaîne (A) relevé et tournez la bague de tension de chaîne dans le sens des aiguilles d'une montre.


8. Serrez la bague de tension de chaîne jusqu'à ce que les gouges les plus basses sous le guide-chaîne soient en contact ferme avec le guide-chaîne (B).


   La chaîne de tronçonneuse doit être correctement tendue avant utilisation.

AVIS DE SÉCURITÉ IMPORTANT

N'oubliez pas de toujours utiliser un équipement de protection approprié lors de l'utilisation d'une tronçonneuse.

Un outil électrique branché peut démarrer accidentellement.
Débranchez la tronçonneuse avant de la préparer à l'utilisation ou d'effectuer l'entretien.

Si la chaîne est encore lâche lorsque la scie est à sa tension maximale, remplacez la chaîne.

Ne tendez la chaîne de tronçonneuse que lorsqu'elle est froide.

9. Tirez légèrement sur la chaîne. La tension est correcte lorsque la chaîne revient en place après avoir été tirée à 3 mm du guide-chaîne.

10. Après une courte période d'utilisation, laissez la chaîne refroidir, débranchez la tronçonneuse et vérifiez à nouveau la tension. Surveillez attentivement la tension pendant la première demi-heure d'utilisation et périodiquement tout au long de la durée de vie de la chaîne, en la réajustant si nécessaire lorsque la chaîne et le guide-chaîne sont froids au toucher. Ne tendez jamais la chaîne lorsqu'elle est chaude. La chaîne s'étirera en raison de l'utilisation normale, mais un manque d'huile, une utilisation agressive ou un défaut d'entretien recommandé peut entraîner un étirement prématuré.
