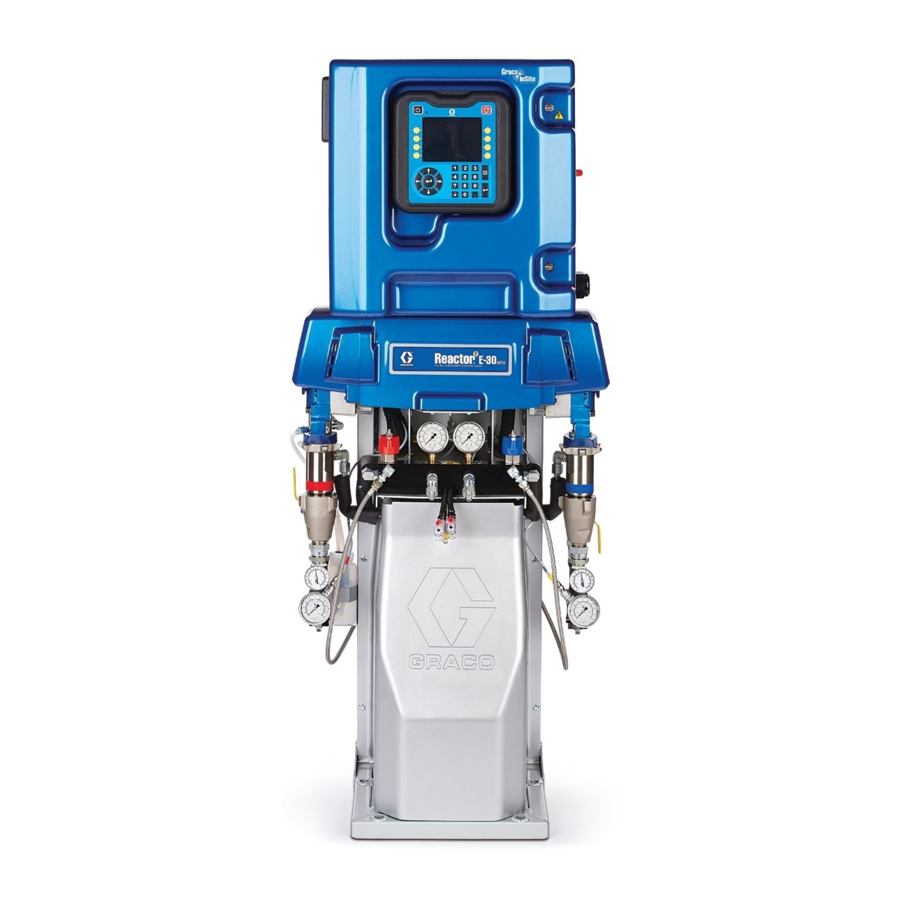

Manuel du Graco Reactor 2 / 3
Sommaire
Consignes de sécurité importantes
Lisez tous les avertissements et instructions de ce manuel et des manuels associés avant d'utiliser l'équipement. Familiarisez-vous avec le contrôle et l'utilisation corrects de l'équipement. Conservez ces instructions.
Manuels connexes
Trouvez les manuels en anglais et toutes les traductions disponibles sur www.graco.com.
| Numéro de manuel | Description |
| 333024 | Manuel de réparation du Reactor 2 |
| 3A8501 | Manuel de réparation du Reactor 3 |
Configuration de la distribution au rapport 1,5:1
Pour Reactor 2
- Suivez la Pressure Relief Procedure (Procédure de décharge de pression) située dans votre manuel de réparation Reactor 2 (333024).
- Mettez l'interrupteur d'alimentation principal sur OFF (Arrêt).
- Installez le kit de pompe (2008652) en suivant les instructions de retrait et d'installation des pompes figurant dans le manuel Reactor 2 (333024). Installez le kit de pompe du côté B pour une distribution au rapport 1,5:1.
REMARQUE : La pompe du côté A doit rester la pompe/le boîtier E-30 d'usine installé(e) sur la machine.
- Mettez à jour le logiciel du Reactor 2 vers la version 4.03.005 ou plus récente. Le jeton logiciel est inclus avec le kit 2008652.
- Accédez aux menus de configuration dans le Reactor ADM et sélectionnez l'onglet System (Système). Faites défiler jusqu'à Screen 4 (Écran 4) pour mettre à jour Cylinder Sizes (Tailles des cylindres).
- Pour accéder au champ afin d'effectuer les modifications souhaitées, appuyez sur
![]()
- Activez les tailles de cylindre.
- Entrez les valeurs de cylindre pour les pompes A et B :
Cylindre A : 51,7 cc
Cylindre B : 34,3 cc
![]()
- Une fois les modifications terminées, quittez le mode édition. Pour quitter le mode édition, appuyez sur :
![]()
- Puis quittez les menus de configuration et retournez à l'écran d'Home (Accueil).
Pour Reactor 3
- Suivez la Pressure Relief Procedure (Procédure de décharge de pression) située dans votre manuel de réparation Reactor 3 (3A8501).
- Mettez l'interrupteur d'alimentation principal sur OFF (Arrêt).
- Installez le kit de pompe (2008652) en suivant les instructions de retrait et d'installation des pompes figurant dans le manuel Reactor 3 (3A8501). Installez le kit de pompe du côté B pour une distribution au rapport 1,5:1.
REMARQUE : La pompe du côté A doit rester la pompe/le boîtier E-30 d'usine installé(e) sur la machine.
- Mettez à jour Pump Volume Sizes (Tailles de volume de pompe) dans le Reactor ADM. Pour ce faire, accédez au menu Setup (Configuration).
![Configuration de la distribution au rapport 1,5:1 - Pour Reactor 3 - Étape 1]( "Graco - Reactor 2 - Configuration de la distribution au rapport 1,5:1 - Pour Reactor 3 - Étape 1")
- Sélectionnez System (Système).
![Configuration de la distribution au rapport 1,5:1 - Pour Reactor 3 - Étape 2]( "Graco - Reactor 2 - Configuration de la distribution au rapport 1,5:1 - Pour Reactor 3 - Étape 2")
- Activez Custom Pump Sizes (Tailles de pompe personnalisées).
![Configuration de la distribution au rapport 1,5:1 - Pour Reactor 3 - Étape 3]( "Graco - Reactor 2 - Configuration de la distribution au rapport 1,5:1 - Pour Reactor 3 - Étape 3")
- Entrez les volumes des pompes A et B :
Volume de la pompe A : 51,7 cc
![Configuration de la distribution au rapport 1,5:1 - Pour Reactor 3 - Étape 4]( "Graco - Reactor 2 - Configuration de la distribution au rapport 1,5:1 - Pour Reactor 3 - Étape 4")
Volume de la pompe B : 34,3 cc
![Configuration de la distribution au rapport 1,5:1 - Pour Reactor 3 - Étape 5]( "Graco - Reactor 2 - Configuration de la distribution au rapport 1,5:1 - Pour Reactor 3 - Étape 5")
- Une fois les modifications terminées, retournez à l'écran d'Home (Accueil).
