Manuel du TESTO 540

Sommaire

1 Manuel abrégé du produit
2 Spécifications
3 Description du produit
4 Premiers pas
- 4.1 Insertion des piles
- 4.2 Réglages de base en mode configuration
5 Utilisation du produit
6 Maintenance du produit
- 6.1 Changement des piles
- 6.2 Nettoyage du boîtier
7 Questions et réponses
- 7.1 Hi
8 Sécurité
9 Références
10 Télécharger le manuel
11 Dans d'autres langues

Manuel abrégé du produit

Capuchon de protection : Position de stationnement
Capteur de lumière
Affichage
Touches de commande
Compartiment des piles (à l'arrière)

Réglages de base
Instrument éteint > appuyer et maintenir 2s > sélectionner avec , confirmer avec :
Fonction d'arrêt automatique : OFF (Arrêt), ON (Marche)

Allumer l'instrument
Appuyer sur .

Allumer le rétroéclairage de l'écran (pendant 10s)
Instrument allumé > appuyer sur

Sélectionner la taille d'affichage
Instrument allumé > sélectionner avec :
lux, ftc

Sélectionner le mode d'affichage
Instrument allumé > sélectionner avec :
Lecture actuelle > Hold (Maintien) : Les lectures sont maintenues > Max (Maximum) : Valeurs maximales > Min (Minimum) : Valeurs minimales

Éteindre l'instrument :
Instrument allumé > appuyer et maintenir 2s.

Spécifications

Fonctions et utilisation
Le testo 540 est un instrument de mesure de l'éclairement. Il est normalement utilisé pour mesurer l'éclairement, par exemple sur les lieux de travail.

Données techniques
Données de mesure

Capteur :
Photodiode
Paramètres :
Lux (lm/m 2 ), foot candle (lm/ft 2 )
Plages de mesure :
0...99999 Lux, 0...93000 ftc
Résolutions :
1 Lux (0...19,999 Lux), 10 Lux (reste de la plage)
0.1 ftc (0...1,858.0 Lux), 1 ftc (reste de la plage)
Précisions (Température nominale 25°C, ±1 Chiffre) :
± 3% par rapport à la référence (Classe B, DIN 5032 part 7)
Taux de mesure :
0.5 s

Autres données de l'instrument

Classe de protection : IP40
Conditions ambiantes :
0...50°C, 32...122°F
Conditions de stockage/transport :
-40...70°C, -40...158°F
Alimentation électrique :
2x 1.5 V type AAA
Autonomie de la pile :
200 h (sans rétroéclairage de l'écran)
Dimensions :
133x46x25mm / 5.2x1.8x1.0 in (capuchon de protection inclus)
Poids : 95 g / 3.4 oz (piles et capuchon de protection inclus)

Directives, normes et tests

Directive CE : 2004/108/EEC

Garantie

Durée : 2 ans

Description du produit

En un coup d'œil

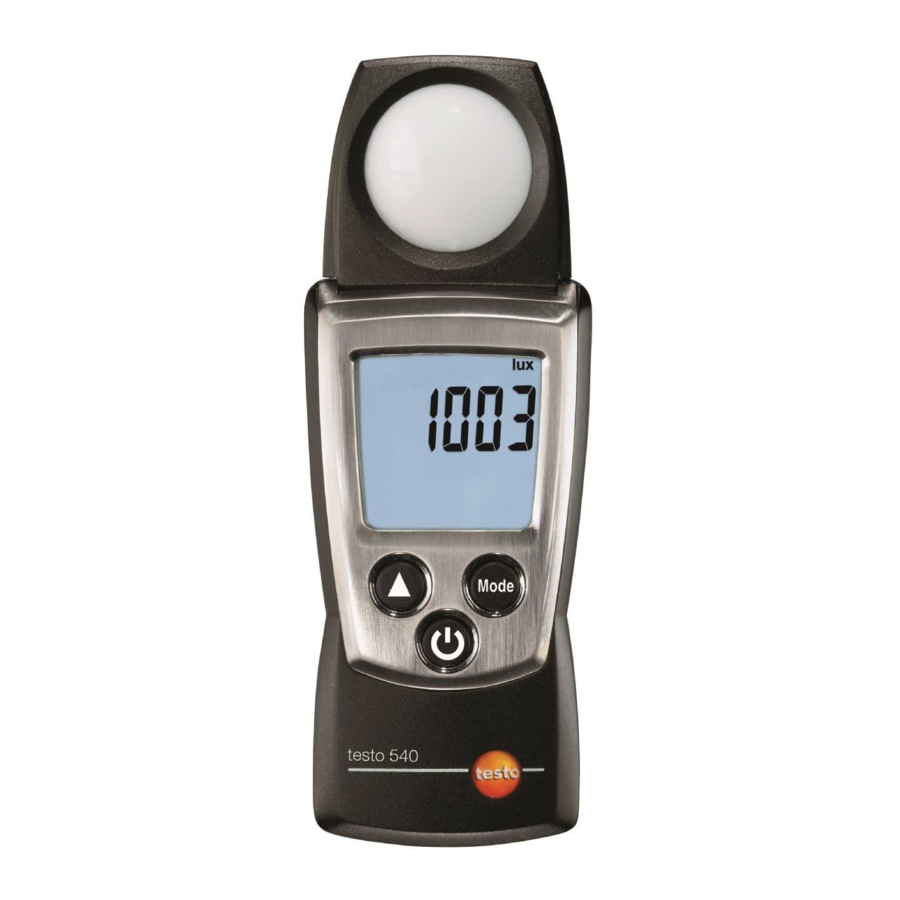

Capuchon de protection : Position de stationnement
Capteur de lumière
Affichage
Touches de commande
Compartiment des piles (à l'arrière)

Premiers pas

Insertion des piles

Pour ouvrir le compartiment des piles, faites glisser le couvercle des piles vers le bas.
Insérez les piles (2x 1.5 V type AAA). Respectez la polarité !
Pour fermer le compartiment des piles, faites glisser le couvercle des piles en place.

Réglages de base en mode configuration

Fonctions réglables

Fonction d'arrêt automatique : OFF (Arrêt), ON (Marche) (l'instrument s'éteint automatiquement si aucune touche n'est enfoncée pendant 10 minutes)

Lors de la mise sous tension de l'instrument, appuyer et maintenir jusqu'à ce que et apparaissent sur l'affichage (mode configuration).
- La fonction réglable est affichée. Le réglage actuel clignote.
Appuyer plusieurs fois sur jusqu'à ce que le réglage souhaité clignote.
Appuyer sur pour confirmer l'entrée.
- L'instrument passe en mode de mesure.

Utilisation du produit

Pour garantir des lectures correctes : Maintenir l'instrument horizontalement de manière à ce que le capteur de lumière soit dirigé vers le haut.

Allumer l'instrument

Appuyer sur .
- Le mode de mesure est activé.

Allumer le rétroéclairage de l'écran

L'instrument est allumé.

Appuyer sur .
- Le rétroéclairage de l'écran s'éteint automatiquement si aucune touche n'est enfoncée pendant 10 secondes.

Changer l'unité de paramètre

Appuyer sur jusqu'à ce que l'unité souhaitée apparaisse.

Unités réglables

lux
ftc

Changer l'affichage de l'écran

Vues réglables

Lecture actuelle
Hold (Maintien) : Les lectures sont maintenues.
Max (Maximum) : Valeurs maximales depuis la dernière mise sous tension ou la dernière réinitialisation de l'instrument.
Min (Minimum) : Valeurs minimales depuis la dernière mise sous tension ou la dernière réinitialisation de l'instrument.

Appuyer plusieurs fois sur jusqu'à ce que la vue souhaitée apparaisse.

Réinitialisation des valeurs Max/Min

Appuyer plusieurs fois sur jusqu'à ce que la vue souhaitée apparaisse.
Appuyer et maintenir jusqu'à ce que apparaisse.
Répéter les étapes 1 et 2 pour toutes les valeurs à réinitialiser.

Éteindre l'instrument

Appuyer et maintenir jusqu'à ce que l'affichage s'éteigne.

Maintenance du produit

Changement des piles

Pour ouvrir le compartiment des piles, faites glisser le couvercle des piles vers le bas.
Retirez les piles usagées et insérez de nouvelles piles (2x 1.5 V type AAA). Respectez la polarité !
Pour fermer le compartiment des piles, faites glisser le couvercle des piles en place.

Nettoyage du boîtier

Nettoyer le boîtier avec un chiffon humide (eau savonneuse) s'il est sale.
Ne pas utiliser de détergents agressifs ni de solvants !

Questions et réponses

Question	Causes/solutions possibles
Hi	Lectures en dehors de la plage de mesure (trop élevées : Respectez la plage de mesure autorisée.
	Capacité résiduelle

Si nous n'avons pas pu répondre à votre question, veuillez contacter votre revendeur ou le service client de Testo. Les coordonnées se trouvent sur la carte de garantie ou sur Internet à l'adresse : www.testo.com

Sécurité

À propos de ce document

Portez une attention particulière aux informations mises en évidence par les symboles suivants :

Important.

Éviter les blessures corporelles/dommages matériels

N'utilisez l'instrument de mesure que correctement, aux fins prévues et dans les limites des paramètres spécifiés dans les données techniques. Ne pas utiliser de force.
Ne jamais stocker le produit avec des solvants, des acides ou d'autres substances agressives.
N'effectuez que les travaux d'entretien et de réparation décrits dans la documentation. Suivez les étapes prescrites. Utilisez uniquement des pièces de rechange OEM de Testo.

PEWS
Messtechnik GmbH
Weidenweg 21
58239 Schwerte
Tél. : 02304-96109-0
Fax : 02304-96109-88
E-mail : info@pewa.de
Page d'accueil : www.pewa.de

Références

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger Manuel du TESTO 540
