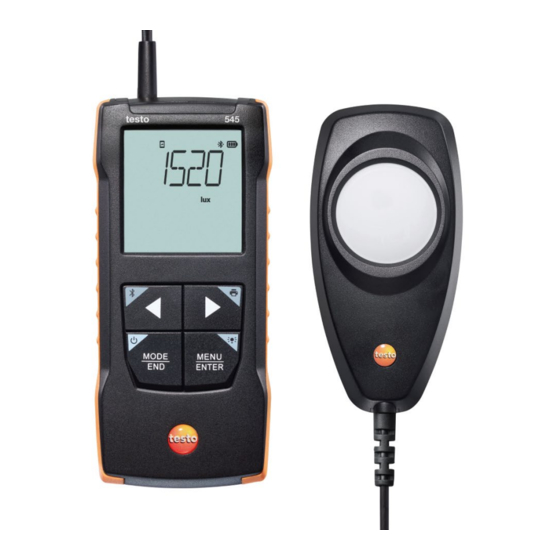

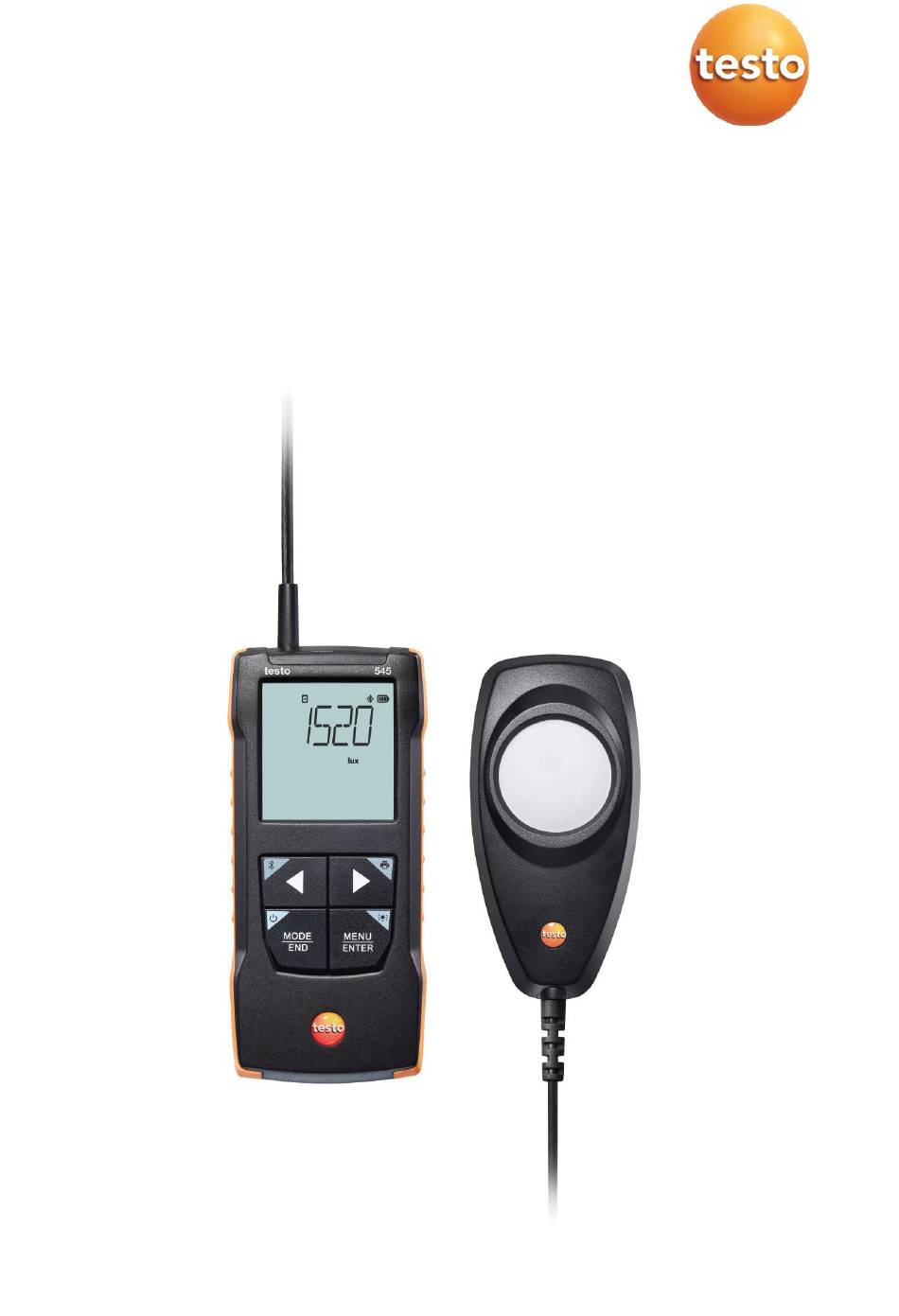

testo 545 – Luxmètre numérique
0560 1545
Mode d'emploi

Publicité

loading

Sommaire des Matières pour TESTO 545

  • Page 1 545 – Luxmètre numérique 0560 1545 Mode d’emploi...
  • Page 2 Remettre à zéro les valeurs maximales / minimales ......16 7.2.2 Déterminer la moyenne multipoints ............16 7.2.3 Déterminer la moyenne temporelle ............17 7.2.4 Imprimer les données ................18 Commande par l’App testo Smart ............. 19 Aperçu des éléments de commande ............ 19 Options de l’App ................... 21...
  • Page 3 Mise à jour du firmware ............... 31 Entretien du produit ................32 Mise en place / Remplacement des piles ..........32 Nettoyage de l’appareil ................ 32 Données techniques du testo 545 ............ 33 Conseils et dépannage ..............34 Questions et réponses ................. 34 11.1 Accessoires et pièces de rechange .............
  • Page 4 Ne procédez qu'aux travaux d'entretien et de maintenance décrits dans le • présent document. Respectez les étapes indiquées. • Utilisez exclusivement des pièces de rechange d'origine de Testo. Piles et accumulateurs • L'utilisation inappropriée de piles et d'accumulateurs peut entraîner la destruction des piles et accumulateurs, causer des blessures par électrocution ou encore provoquer des incendies ou des fuites de liquides...
  • Page 5 Au terme de la durée d'utilisation du produit, apportez-le dans un centre de • collecte sélective d'équipements électriques et électroniques (respectez les règlements locaux en vigueur) ou renvoyez-le à Testo en vue de son élimination. • N° d'enreg. DEEE : DE 75334352 3 Remarques spécifiques au produit...
  • Page 6 4 Utilisation conforme Le testo 545 est un appareil de mesure de l’éclairement lumineux. Il est prévu pour la mesure de l’éclairement lumineux, p. ex. sur les lieux de travail. Il est uniquement conçu pour l’usage à l’intérieur.
  • Page 7 5 Description du produit 5 Description du produit Aperçu de l’appareil 1 Touches de commande 2 Écran 3 Sondes 4 Haut-parleur pour alarme sonore 5 Compartiment à piles Explication des symboles Observer le mode d’emploi...
  • Page 8 6 Prise en main 6 Prise en main Mise en place / Remplacement des piles AVERTISSEMENT Risque de blessures graves de l’utilisateur et/ou de destruction de l’appareil. Risque d’explosion si les piles sont remplacées par un mauvais type de pile. - Utiliser uniquement des piles alcalines non rechargeables.
  • Page 9 6 Prise en main Les piles peuvent être recyclées. Se familiariser avec le produit Raccorder des sondes 6.2.1 Les sondes requises sont intégrées ou raccordées de manière fixe. D’autres sondes ne peuvent pas être raccordées. Allumer et éteindre l’appareil 6.2.2 Allumer Marche/Arrêt Appuyer sur la touche...
  • Page 10 6 Prise en main Établir la connexion Bluetooth ® L’appareil peut être connecté à l’App testo Smart via Bluetooth ® L’appareil de mesure est allumé.  Pour activer la connexion Bluetooth ®  pour la première fois, appuyer longuement (env. 2 s) sur la touche ◄.
  • Page 11 Si besoin est, éteindre et rallumer l’appareil à connecter pour relancer  le mode de connexion. Si l’App testo Smart est connectée à l’appareil de mesure, le symbole  s’affiche à l’écran de l’appareil de mesure. L’appareil de mesure synchronise automatiquement le réglage de la date et de l’heure avec l’App testo Smart.
  • Page 12 7 Utilisation du produit Commande sur l’appareil de mesure L’appareil est allumé.  L’App testo Smart est installée sur le Smartphone et connectée à  l’appareil via Bluetooth ® Les réglages et la commande se font sur l’appareil ou dans l’App.
  • Page 13 7 Utilisation du produit Configuration 7.1.1 Sélectionner, ouvrir et régler les fonctions Appuyer sur la touche souhaitée pour sélectionner une fonction Deuxième fonction (pression longue) Toutes les touches avec un coin gris ont une deuxième fonction qui peut être sélectionnée par une pression longue sur la touche (2 s). Fonctions réglables Veillez à...
  • Page 14 7 Utilisation du produit Fonction Possibilités de réglage / Remarques MENU/ENTER Ouvrir le mode de configuration Procéder à une mesure chronologique enregistrer des valeurs de mesure ponctuelles (fonction disponible directement sur l’appareil de mesure même s’il est connecté à l’App) En mode de configuration : valider une saisie Impression (pression longue)
  • Page 15 7 Utilisation du produit Régler l’unité 7.1.3 Le mode de configuration est ouvert, « UNITS » s’affiche.  Sélectionner entre les unités de mesure métriques (« METR ») ou impériales (« IMPER ») à l’aide de ◄ ► et valider par MENU/ENTER.
  • Page 16 7 Utilisation du produit YES : procéder à la réinitialisation. Après, tous les menus masqués, qui avaient été désactivés dans l’App testo Smart, seront de nouveau affichés.  L’appareil retourne à l’aperçu de mesure. Réinitialiser l’appareil de mesure 7.1.7 Le mode de configuration est ouvert, « RESET » s’affiche.
  • Page 17 7 Utilisation du produit Max : valeur maximale Min : valeur minimale Valeur de mesure actuelle Remettre à zéro les valeurs maximales / 7.2.2 minimales Les valeurs maximales / minimales de tous les canaux peuvent être remises sur la valeur de mesure actuelle. ◄...
  • Page 18 7 Utilisation du produit Déterminer la moyenne temporelle 7.2.4 Appuyer deux fois sur MODE/END.  clignote. Le temps de mesure écoulé (mm:ss) s’affiche à la ligne supérieure, la  valeur de mesure actuelle s’affiche à la ligne inférieure. Démarrer la mesure : appuyer sur MENU/ENTER.
  • Page 19 Une imprimante testo Bluetooth /IRDA (réf. 0554 0621) est allumée et ®  connectée via Bluetooth. Lors de la première connexion entre l’appareil de mesure Testo et /IRDA, la phase d’initialisation peut durer l’imprimante Bluetooth ® jusqu’à 30 secondes. ►...
  • Page 20 8 Commande par l’App testo Smart 8 Commande par l’App testo Smart Lorsque l’appareil de mesure est connecté à l’App testo Smart, la commande se fait principalement via l’App. L’appareil de mesure reste dans l’aperçu de mesure et les menus de configuration ne peuvent pas être ouverts sur l’appareil de mesure.
  • Page 21 8 Commande par l’App testo Smart Autres symboles sur l’interface utilisateur de l’App (sans numérotation) Retour Quitter cet écran Partager les données de mesure / le rapport Chercher Favori Supprimer Informations supplémentaires Afficher le rapport Sélection multiple menu principal On accède au par le symbole en haut à...
  • Page 22 Sélectionner Informations appareil. Le numéro de version de l’App et l’ID sont affichés.  Afficher le tutoriel 8.2.3 Le tutoriel vous aide à vous familiariser avec l’utilisation de l’App testo Smart. Cliquer sur Sélectionner Aide & informations.  Le tutoriel s’affiche. Balayer l’écran pour afficher la page suivante du tutoriel.
  • Page 23 8 Commande par l’App testo Smart Menus d’application Sélectionner un menu d’application 8.3.1 Cliquer sur Une liste des menus pour différentes applications est affichée.  Sélectionner l’application souhaitée.  Votre application sélectionnée est affichée. Définir des favoris 8.3.2 Cliquer sur Une liste des menus pour différentes applications est affichée.
  • Page 24 8 Commande par l’App testo Smart Configuration des appareils de mesure L’appareil de mesure est connecté à l’App testo Smart.  Cliquer sur  Le menu principal s’ouvre. Cliquer sur Capteurs.  Le menu Capteurs s’ouvre. Cliquer sur l’appareil de mesure souhaité.
  • Page 25 8 Commande par l’App testo Smart Cliquer sur le texte bleu en dessous du titre spécifiant chaque fonction pour activer ou désactiver cette fonction ou pour accéder à une fenêtre permettant de saisir une valeur concrète ou de sélectionner une unité.
  • Page 26 8 Commande par l’App testo Smart Configurer le menu de l’appareil de mesure 8.4.1 L’App testo Smart permet de régler quels menus de configuration seront directement accessibles dans l’appareil de mesure et lesquels seront masqués. Réglages Capteurs L’onglet du menu est ouvert.
  • Page 27 8 Commande par l’App testo Smart Décocher la case des menus qu’on ne veut plus afficher directement dans l’appareil de mesure. Après la synchronisation suivante,  les menus appartenant aux fonctions désactivées ne seront plus affichés dans le menu de l’appareil de mesure.
  • Page 28 8 Commande par l’App testo Smart Cliquer sur Moyenne des valeurs mesurées.  La fenêtre de la moyenne des valeurs mesurées s’ouvre. Entrer une valeur entre 2 et 20 valeurs de mesure. Toute modification de la configuration d’un appareil de mesure ...
  • Page 29 8 Commande par l’App testo Smart Affichage des valeurs de mesure Les valeurs de mesure existantes peuvent être affichées sous différentes formes. Aperçu en temps réel : • Les valeurs de mesure transférées par les sondes de mesure peuvent être affichées dans un aperçu en temps réel.
  • Page 30 8 Commande par l’App testo Smart Exportation des valeurs de mesure Exportation (Export) Rapport (Report) Supprimer (Delete) Cliquer sur Sélectionner Mémoire. Cliquer sur Sélectionner une mesure.
  • Page 31 à 30 pages en raison de la taille du fichier et du nombre de pages nécessaires. Dans le logiciel testo DataControl en revanche, les rapports PDF peuvent être créés pour toutes les mesures sans restriction.
  • Page 32 8 Commande par l’App testo Smart Mise à jour du firmware Mise à jour des appareils connectés Veillez à ce que le curseur sous Informations sur l’appareil soit toujours activé. Dès qu’un nouveau firmware est  disponible pour votre appareil de mesure, une notification sur la mise à...
  • Page 33 Après la mise à jour, l’appareil de mesure redémarre. Le firmware peut être vérifié dans le menu de l’appareil ou via l’App. Le redémarrage de l’App testo Smart est recommandé après la mise à jour de l’appareil. 9 Entretien du produit...
  • Page 34 10 Données techniques du testo 545 10 Données techniques du testo 545 Caractéristique Valeur Grandeurs de mesure Précision Classe C, selon DIN 5032-7 / EN 13032-1, annexe B f1 = 6 % = adaptation V (Lambda) f2 = 5 % = évaluation conforme cos Total ≤...
  • Page 35 Testo. Affichage : OTA Le processus de mise à Redémarrez l’appareil de Fail jour « over the air » de mesure et l’App testo Smart l’appareil de mesure n’a et contrôlez la connexion pas réussi. Bluetooth ®...
  • Page 36 Bluetooth ® Si vous n’avez pas trouvé de réponses à vos questions, veuillez vous adresser à un revendeur ou au service après-vente Testo. Vous trouverez les coordonnées au verso de ce document ou à l’adresse : www.testo.com/service- contact. 11.2 Accessoires et pièces de rechange Description Réf.
  • Page 37 Testo SE & Co. KGaA Celsiusstr. 2 79822 Titisee-Neustadt Allemagne Tél. : +49 7653 681-0 E-mail : info@testo.de www.testo.com 0970 9545 fr 01 - 12.2022...
