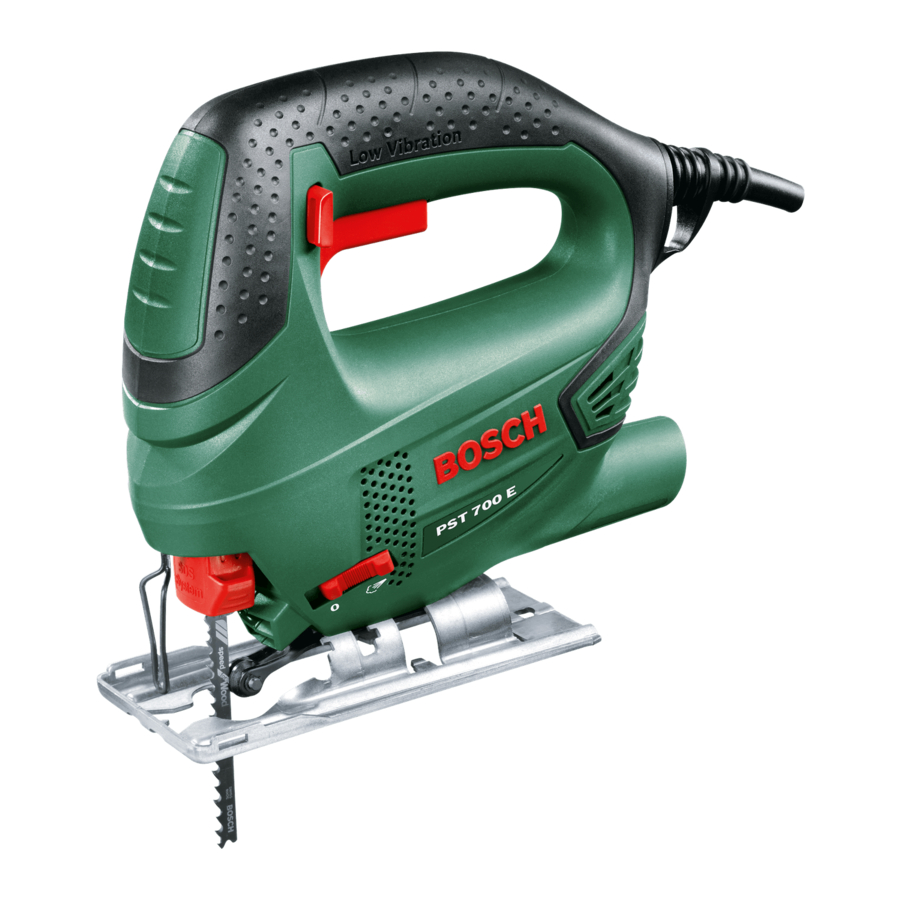

Bosch PST 700 E / 7000 E / 7200 E Manuel

Sommaire

1 Consignes de sécurité
2 Description du produit et spécifications
3 Assemblage
4 Opération
5 Entretien et Service
- 5.1 Entretien et Nettoyage
- 5.2 Service Après-Vente et Service d'Application
6 Références
7 Télécharger le manuel
8 Dans d'autres langues

Consignes de sécurité

Sécurité électrique

Les fiches des outils électriques doivent correspondre à la prise. Ne modifiez jamais la fiche de quelque manière que ce soit. N'utilisez aucun adaptateur avec des outils électriques mis à la terre. Des fiches non modifiées et des prises correspondantes réduiront le risque de choc électrique.
Évitez tout contact corporel avec des surfaces mises à la terre ou raccordées à la terre, telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est mis à la terre ou raccordé à la terre.
N'exposez pas les outils électriques à la pluie ou à l'humidité. L'eau pénétrant dans un outil électrique augmentera le risque de choc électrique.
N'abusez pas du cordon. N'utilisez jamais le cordon pour transporter, tirer ou débrancher l'outil électrique. Gardez le cordon à l'écart de la chaleur, de l'huile, des bords tranchants ou des pièces mobiles. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique.
Lorsque vous utilisez un outil électrique à l'extérieur, utilisez une rallonge adaptée à un usage extérieur. L'utilisation d'un cordon adapté à un usage extérieur réduit le risque de choc électrique.
Si l'utilisation d'un outil électrique dans un endroit humide est inévitable, utilisez une alimentation protégée par un disjoncteur différentiel (DDR). L'utilisation d'un DDR réduit le risque de choc électrique.

Sécurité personnelle

Restez vigilant, faites attention à ce que vous faites et faites preuve de bon sens lorsque vous utilisez un outil électrique. N'utilisez pas d'outil électrique si vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention lors de l'utilisation d'outils électriques peut entraîner des blessures graves.
Utilisez un équipement de protection individuelle. Portez toujours une protection oculaire. Un équipement de protection tel qu'un masque anti-poussière, des chaussures de sécurité antidérapantes, un casque ou une protection auditive utilisé dans des conditions appropriées réduira les blessures corporelles.
Évitez tout démarrage involontaire. Assurez-vous que l'interrupteur est en position d'arrêt avant de brancher l'outil à une source d'alimentation et/ou à un bloc-batterie, de le ramasser ou de le transporter. Transporter des outils électriques le doigt sur l'interrupteur ou brancher des outils électriques dont l'interrupteur est enclenché est source d'accidents.
Retirez toute clé de réglage ou clé avant d'allumer l'outil électrique. Une clé ou un outil laissé attaché à une partie rotative de l'outil électrique peut entraîner des blessures.
Ne vous penchez pas trop. Maintenez toujours une bonne assise et un bon équilibre. Cela permet un meilleur contrôle de l'outil électrique dans des situations inattendues.
Habillez-vous correctement. Ne portez pas de vêtements amples ni de bijoux. Gardez vos cheveux et vos vêtements éloignés des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent être happés par les pièces mobiles.
Si des dispositifs sont fournis pour le raccordement d'installations d'extraction et de collecte de poussière, assurez-vous qu'ils sont connectés et correctement utilisés. L'utilisation d'un système de collecte de poussière peut réduire les risques liés à la poussière.
Ne laissez pas la familiarité acquise par l'utilisation fréquente des outils vous rendre complaisant et ignorer les principes de sécurité des outils. Une action imprudente peut causer des blessures graves en une fraction de seconde.

Utilisation et entretien de l'outil électrique

Ne forcez pas l'outil électrique. Utilisez l'outil électrique approprié pour votre application. L'outil électrique approprié fera le travail mieux et en toute sécurité, au rythme pour lequel il a été conçu.
N'utilisez pas l'outil électrique si l'interrupteur ne l'allume et ne l'éteint pas. Tout outil électrique qui ne peut pas être contrôlé avec l'interrupteur est dangereux et doit être réparé.
Débranchez la fiche de la source d'alimentation et/ou retirez le bloc-batterie, s'il est détachable, de l'outil électrique avant d'effectuer des réglages, de changer d'accessoires ou de ranger les outils électriques. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil électrique.
Rangez les outils électriques inutilisés hors de portée des enfants et ne permettez pas à des personnes non familiarisées avec l'outil électrique ou ces instructions de l'utiliser. Les outils électriques sont dangereux entre les mains d'utilisateurs non formés.
Entretenez les outils électriques et les accessoires. Vérifiez l'absence de désalignement ou de blocage des pièces mobiles, de rupture de pièces et de toute autre condition pouvant affecter le fonctionnement de l'outil électrique. S'il est endommagé, faites réparer l'outil électrique avant utilisation. De nombreux accidents sont causés par des outils électriques mal entretenus.
Gardez les outils de coupe affûtés et propres. Les outils de coupe correctement entretenus avec des arêtes de coupe affûtées sont moins susceptibles de se coincer et sont plus faciles à contrôler.
Utilisez l'outil électrique, les accessoires et les embouts d'outil, etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à effectuer. L'utilisation de l'outil électrique pour des opérations différentes de celles prévues pourrait entraîner une situation dangereuse.
Gardez les poignées et les surfaces de préhension sèches, propres et exemptes d'huile et de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas une manipulation et un contrôle sûrs de l'outil dans des situations inattendues.

Entretien

Faites entretenir votre outil électrique par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela garantira le maintien de la sécurité de l'outil électrique.

Consignes de sécurité pour les scies sauteuses

Tenez l'outil électrique par les surfaces de préhension isolées lors de la réalisation d'une opération où l'accessoire de coupe pourrait entrer en contact avec des câbles cachés ou son propre cordon. Un accessoire de coupe entrant en contact avec un fil "sous tension" peut rendre les pièces métalliques exposées de l'outil électrique "sous tension" et pourrait provoquer un choc électrique pour l'opérateur.
Utilisez des serre-joints ou un autre moyen pratique pour fixer et soutenir la pièce à travailler sur une plate-forme stable. Tenir la pièce à la main ou contre votre corps la rend instable et peut entraîner une perte de contrôle.
Gardez les mains éloignées de la zone de sciage. N'atteignez pas sous la pièce à travailler. Le contact avec la lame de scie peut entraîner des blessures.
Ne mettez l'outil électrique en contact avec la pièce à travailler que lorsqu'il est allumé. Sinon, il y a danger de rebond si l'outil de coupe se coince dans la pièce à travailler.
Assurez-vous que le sabot repose toujours fermement pendant le sciage. Une lame de scie coincée peut se casser ou entraîner un rebond.
Une fois la coupe terminée, éteignez l'outil électrique, puis retirez la lame de scie de la coupe seulement après qu'elle se soit immobilisée. De cette manière, vous pouvez éviter le rebond et poser l'outil électrique en toute sécurité.
Attendez toujours que l'outil électrique se soit complètement arrêté avant de le poser. L'outil d'application peut se bloquer et vous faire perdre le contrôle de l'outil électrique.
Utilisez uniquement des lames de scie intactes et en parfait état. Des lames de scie tordues ou émoussées peuvent se casser, influencer négativement la coupe ou entraîner un rebond.
Ne freinez pas la lame de scie en appliquant une pression latérale après l'avoir éteinte. La lame de scie peut être endommagée, se casser ou provoquer un rebond.
N'utilisez l'outil électrique qu'avec le sabot. Si vous n'utilisez pas le sabot, vous risquez de ne pas pouvoir contrôler l'outil électrique.
Utilisez des détecteurs appropriés pour déterminer si des lignes de services publics sont cachées dans la zone de travail ou appelez la compagnie de services publics locale pour obtenir de l'aide. Le contact avec des lignes électriques peut entraîner un incendie et un choc électrique. L'endommagement d'une conduite de gaz peut entraîner une explosion. La perforation d'une conduite d'eau cause des dommages matériels ou peut provoquer un choc électrique.

Produits vendus au Royaume-Uni uniquement :
Votre produit est équipé d'une fiche électrique approuvée BS 1363/A avec un fusible interne (approuvé ASTA selon BS 1362).
Si la fiche ne convient pas à vos prises de courant, elle doit être coupée et une fiche appropriée doit être installée à sa place par un agent de service client agréé. La fiche de remplacement doit avoir le même calibre de fusible que la fiche d'origine.
La fiche coupée doit être jetée pour éviter un risque de choc électrique et ne doit jamais être insérée dans une autre prise secteur.

Description du produit et spécifications

Lisez toutes les instructions de sécurité et les instructions générales. Le non-respect des instructions de sécurité et des instructions générales peut entraîner un choc électrique, un incendie et/ou des blessures graves.
Veuillez observer les illustrations au début de ce manuel d'utilisation.

Utilisation conforme

L'outil électroportatif est destiné à effectuer des coupes de séparation et des découpes dans le bois, le plastique, le métal, les plaques de céramique, le caoutchouc et le stratifié/HPL (High Pressure Laminate) tout en reposant fermement sur la pièce à usiner. Il convient pour les coupes droites et courbes avec des angles de coupe/biseau allant jusqu'à 45°. Les recommandations relatives à la lame de scie doivent être respectées.

Caractéristiques du produit

Mécanisme de verrouillage de l'interrupteur marche/arrêt
Interrupteur marche/arrêt
Tuyau d'aspiration des poussières^a⁾
Adaptateur d'extraction de poussière^a⁾
Sortie d'extraction
Plaque de base
Interrupteur du dispositif de soufflerie de sciure
Rouleau de guidage
Lame de scie^a⁾
Fenêtre de visualisation pour Cut Control^a⁾
Base pour Cut Control^a⁾
Protection antichoc
Poignée (surface de préhension isolée)
Emmanchement de la lame de scie
Protection anti-éclats^a⁾
Porte-accessoires
Support pour rouleau de guidage
Vis de la plaque de base
Échelle pour angles d'onglet/biseau
Marque de coupe 0°^a)
Marque de coupe 45°^a⁾

^a) Cet accessoire ne fait pas partie de la livraison standard.

Données techniques

Scie sauteuse		PST 700 E	PST 7000 E	PST 7200 E
Numéro d'article		3 603 CA0 0..	3 603 CA0 0..	3 603 CA0 0..
Cut Control		●	●	●
Contrôle de la cadence de course		●	●	●
Puissance absorbée nominale	W	500	500	500
Puissance utile	W	300	300	300
Fréquence de course à vide n₀	min^-1	500−3100	500−3100	500−3100
Course	mm	20	20	20
Profondeur de coupe max.
– dans le bois	mm	70	70	72
– dans l'aluminium	mm	10	10	10
– dans l'acier (non allié)	mm	4	4	4
Angle de coupe max. (gauche/droite)	°	45	45	45
Poids^A⁾	kg	1.6	1.6	1.6
Classe de protection		/II	/II	/II

^A) Poids sans câble de raccordement secteur et sans fiche secteur

Les données s'appliquent à une tension nominale [U] de 230 V. Ces données peuvent varier pour différentes tensions et dans les modèles spécifiques à certains pays.

Informations sur le bruit/les vibrations

Valeurs d'émission sonore déterminées selon EN 62841‑2‑11.
Typiquement, le niveau sonore pondéré A de l'outil électroportatif est :
Niveau de pression acoustique 91 dB(A) ; niveau de puissance acoustique 99 dB(A). Incertitude K = 5 dB.
Portez une protection auditive !
Valeurs totales de vibration a_h (somme vectorielle triaxiale) et incertitude K déterminées selon EN 62841‑2‑11 :
Découpe de panneaux avec lame de scie T 144 D :
a_{h, B} = 10 m/s², K = 3 m/s²,
Découpe de tôles avec lame de scie T 118 A :
a_{h, M} = 11 m/s², K = 3 m/s².

Le niveau de vibration et la valeur d'émission sonore indiqués dans ces instructions ont été mesurés conformément à une procédure de mesure normalisée et peuvent être utilisés pour comparer les outils électroportatifs. Ils peuvent également être utilisés pour une estimation préliminaire des émissions de vibrations et de bruit.
Le niveau de vibration et la valeur d'émission sonore indiqués représentent les principales applications de l'outil électroportatif. Cependant, si l'outil électroportatif est utilisé pour d'autres applications, avec des accessoires différents ou s'il est mal entretenu, le niveau de vibration et la valeur d'émission sonore peuvent différer. Cela peut augmenter considérablement les émissions de vibrations et de bruit sur la période de travail totale.
Pour estimer précisément les émissions de vibrations et de bruit, il convient également de prendre en compte les périodes pendant lesquelles l'outil est éteint ou lorsqu'il fonctionne sans être réellement utilisé. Cela peut réduire considérablement les émissions de vibrations et de bruit sur la période de travail totale.
Mettez en œuvre des mesures de sécurité supplémentaires pour protéger l'opérateur des effets des vibrations, telles que l'entretien de l'outil électroportatif et des accessoires, le maintien de leurs mains au chaud et l'organisation correcte des flux de travail.

Assemblage

Débranchez la fiche de la prise avant d'effectuer tout travail sur l'outil électrique.

Insertion/changement de la lame

Lors du montage ou du changement de la lame de scie, portez des gants de protection. Les lames sont coupantes et peuvent devenir chaudes lors d'une utilisation prolongée.

Choix de la lame

Vous trouverez un aperçu des lames de scie recommandées à la fin de ces instructions d'utilisation. Utilisez uniquement des lames de scie avec une queue à ergot simple (T shank) ou avec une queue universelle de 1/4" (U shank). La lame de scie ne doit pas être plus longue que nécessaire pour la coupe prévue.
Utilisez une lame de scie étroite pour scier des courbes serrées.

Insertion de la lame

Nettoyez la tige de la lame de scie avant de l'insérer. Une tige sale ne peut pas être fixée solidement.

(voir figures A et E)
Poussez le porte-lame de scie (14) vers le haut dans le sens de la flèche. Poussez la lame de scie (9), les dents dans le sens de la coupe, dans le porte-lame de scie aussi loin que possible.
Lors de l'insertion de la lame de scie, assurez-vous que le dos de la lame de scie se trouve dans la rainure du rouleau de guidage (8).
Des coupes précises ne sont possibles que si le rouleau de guidage (8) s'ajuste étroitement – mais pas trop serré – contre le dos de la lame de scie (assurez-vous que la lame de scie (9) n'est pas pliée par le rouleau de guidage). Si nécessaire, desserrez la vis (18) et faites glisser le support (17) du rouleau de guidage de manière à ce que le rouleau de guidage s'ajuste étroitement contre le dos de la lame de scie. Resserrez la vis (18).

Vérifiez que la lame de scie est bien en place. Une lame de scie desserrée peut tomber et entraîner des blessures.

Retrait de la lame

(voir figure B)
Poussez le porte-lame de scie (14) vers le haut dans le sens de la flèche et retirez la lame de scie (9).
Si la lame de scie se bloque lors du retrait, appuyez légèrement le porte-lame de scie (14) vers l'avant (max. 2 mm).

Pare-éclats

(voir figure C)
Le pare-éclats (15) peut empêcher l'éclatement de la surface lors du sciage du bois. Le pare-éclats ne peut être utilisé qu'avec certains types de lames de scie et uniquement à un angle de coupe de 0°. Lors du sciage avec le pare-éclats, la plaque de base (6) ne doit pas être déplacée vers l'arrière pour scier près des bords.
Poussez le pare-éclats (15) dans la plaque de base (6) par le bas (comme indiqué sur la figure avec la rainure orientée vers le haut).

Cut Control

Cut Control permet de guider l'outil électrique avec précision le long d'une ligne de coupe marquée sur la pièce. Cut Control comprend la fenêtre de visualisation (10) avec des marques de coupe et la base (11) pour la fixation à l'outil électrique.

Fixation du Cut Control à la plaque de base (voir figure D)
Insérez fermement la fenêtre de visualisation du Cut Control (10) dans les supports de la base (11). Poussez ensuite délicatement la base ensemble et laissez-la s'enclencher dans le support d'accessoires (16) sur la plaque de base (6).

Aspiration des poussières/copeaux

Les poussières de matériaux tels que les peintures au plomb, certains types de bois, les minéraux et le métal peuvent être nocives pour la santé humaine. Le contact ou l'inhalation de ces poussières peut déclencher des réactions allergiques et/ou provoquer des maladies respiratoires chez l'utilisateur ou les personnes à proximité.
Certaines poussières, comme la poussière de chêne ou de hêtre, sont classées comme cancérigènes, en particulier en combinaison avec des additifs de traitement du bois (chromate, agent de préservation du bois). Les matériaux contenant de l'amiante ne peuvent être usinés que par des spécialistes.

Utilisez un système d'extraction des poussières adapté au matériau, dans la mesure du possible.
Assurez une bonne ventilation sur le lieu de travail.
Il est conseillé de porter un masque respiratoire de classe de filtre P2.

Les réglementations relatives au matériau usiné applicables dans le pays d'utilisation doivent être respectées.

Évitez l'accumulation de poussière sur le lieu de travail. La poussière peut s'enflammer facilement.

Raccordement du système d'extraction des poussières
Insérez l'adaptateur d'extraction des poussières (4) dans un tuyau d'extraction (3) jusqu'à ce que vous entendiez un clic. Connectez l'adaptateur d'extraction des poussières (4) à la sortie d'extraction (5) de l'outil électrique et le tuyau d'extraction (3) à un extracteur de poussières (accessoire).
Vous trouverez un aperçu des raccordements aux différents extracteurs de poussières à la fin de ces instructions d'utilisation.
Pour une extraction optimale des poussières, utilisez si possible le pare-éclats (15).
Éteignez le dispositif de soufflage de sciure lorsque vous avez connecté le système d'extraction des poussières.
L'extracteur de poussières doit être adapté au matériau travaillé.
Lors de l'extraction de poussières sèches particulièrement nocives pour la santé ou cancérigènes, utilisez un extracteur de poussières spécial.

Opération

Produits vendus uniquement en AUS et NZ : Utilisez un disjoncteur différentiel (RCD) avec un courant différentiel nominal de 30 mA ou moins.

Modes de fonctionnement

Débranchez la fiche de la prise avant d'effectuer toute intervention sur l'outil électroportatif.

Réglage de l'angle de coupe d'onglet

(voir figures E–F)
La plaque de base (6) peut être pivotée vers la droite ou vers la gauche pour réaliser des coupes d'onglet jusqu'à 45°.
La protection anti-éclats (15) ne peut pas être utilisée lors de la réalisation de coupes d'onglet.

Insérez une lame de scie (9).
Retirez la protection anti-éclats (15).
Desserrez la vis (18) et poussez légèrement la plaque de base (6) vers la sortie d'extraction (5).
La plaque de base est dotée de points de blocage à 0°, 22,5° et 45° à gauche et à droite afin de pouvoir régler l'angle d'onglet précis. Pivotez la plaque de base (6) à la position souhaitée selon l'échelle (19). D'autres angles d'onglet peuvent être réglés à l'aide d'un rapporteur.
Poussez ensuite la plaque de base (6) vers la lame de scie (9) aussi loin que possible.
Faites glisser le support (17) de manière à ce que le galet de guidage (8) s'ajuste contre l'arrière de la lame de scie. Des coupes précises ne sont possibles que lorsque le galet de guidage est bien ajusté contre l'arrière de la lame de scie.
Resserrez la vis (18).

Cut Control pour les coupes d'onglet

Pour vous permettre de suivre la ligne de coupe (Cut Control), la fenêtre de visualisation du Cut Control (10) comporte un repère (20) pour les coupes à angle droit à 0° et un repère (21) pour les coupes d'onglet inclinées vers la droite et vers la gauche à 45° selon l'échelle (19).
Le repère de coupe pour les angles d'onglet entre 0° et 45° est proportionnel. Il peut également être marqué sur la fenêtre de visualisation du Cut Control (10) à l'aide d'un marqueur non permanent et être facilement retiré.
Nous recommandons de faire une coupe d'essai pour des résultats précis.

Déplacement de la plaque de base

(voir figure E)
Vous pouvez reculer la plaque de base (6) pour scier près des bords.
Insérez une lame de scie (9).
Desserrez la vis (18) et poussez la plaque de base (6) vers la sortie d'extraction (5) aussi loin que possible.
Faites glisser le support (17) de manière à ce que le galet de guidage (8) s'ajuste contre l'arrière de la lame de scie. Des coupes précises ne sont possibles que lorsque le galet de guidage est bien ajusté contre l'arrière de la lame de scie.
Resserrez la vis (18).
Le sciage avec une plaque de base décalée (6) n'est possible qu'avec un angle d'onglet de 0°. De plus, le Cut Control ne doit pas être utilisé avec la base (11) ou la protection anti-éclats (15).

Dispositif de soufflerie de sciure

La ligne de coupe peut être dégagée des copeaux grâce au flux d'air du dispositif de soufflerie de sciure.

Pour activer le dispositif de soufflerie de sciure : Lorsque vous travaillez avec un enlèvement de matière important dans le bois, le plastique et d'autres matériaux similaires, poussez l'interrupteur (7) vers la sortie d'extraction.

Pour désactiver le dispositif de soufflerie de sciure : Lorsque vous travaillez le métal et avec un système d'extraction de poussière connecté, poussez l'interrupteur (7) vers la lame de scie.

Mise en service

Faites attention à la tension du secteur. La tension de la source d'alimentation doit correspondre à la tension spécifiée sur la plaque signalétique de l'outil électroportatif.

Mise en marche/arrêt

Assurez-vous de pouvoir appuyer sur l'interrupteur Marche/Arrêt sans lâcher la poignée.

Pour mettre en marche l'outil électroportatif, appuyez sur l'interrupteur marche/arrêt (2).
Pour verrouiller l'interrupteur marche/arrêt (2), maintenez-le enfoncé et poussez le mécanisme de verrouillage (1) vers la droite ou vers la gauche.
Pour arrêter l'outil électroportatif, relâchez l'interrupteur marche/arrêt (2). Si l'interrupteur marche/arrêt (2) est verrouillé, appuyez d'abord sur l'interrupteur, puis relâchez-le.

Contrôle de la fréquence de course

Vous pouvez régler la fréquence de course de l'outil électroportatif lorsqu'il est allumé en appuyant sur l'interrupteur marche/arrêt (2) à des degrés variables.
Une légère pression sur l'interrupteur marche/arrêt (2) entraîne une faible fréquence de course. L'application d'une pression croissante sur l'interrupteur augmente la fréquence de course.
La fréquence de course requise dépend du matériau et des conditions de travail et peut être déterminée par des essais pratiques.

Une réduction de la fréquence de course est recommandée :

Lors du positionnement de la lame de scie sur la pièce à usiner afin de pouvoir positionner la lame de scie plus précisément,
Lors du sciage du plastique et de l'aluminium pour éviter que le matériau ne fonde.

Pendant des périodes d'utilisation prolongées à une faible fréquence de course, l'outil électroportatif peut chauffer considérablement. Retirez la lame de scie et laissez l'outil électroportatif fonctionner à la fréquence de course maximale pendant environ trois minutes pour le refroidir.

Conseils d'utilisation

Débranchez la fiche de la prise avant d'effectuer toute intervention sur l'outil électroportatif.
Éteignez immédiatement l'outil électroportatif si la lame de scie se bloque.
Lors de l'usinage de petites ou minces pièces, utilisez toujours une base stable ou une table de scie (accessoire).

Sciez avec une pression modérée afin d'obtenir des résultats de coupe optimaux et précis.
Les scies sauteuses sont principalement conçues pour les coupes courbes. La gamme de produits Bosch comprend également des accessoires qui permettent des coupes droites ou circulaires (selon le modèle de scie sauteuse, par ex. guide parallèle, rail de guidage ou coupe-cercle).
Les scies sauteuses portatives ont généralement tendance à s'incliner, c'est-à-dire que, dans certaines circonstances, l'angle et la précision de coupe ne peuvent plus être garantis. Les facteurs d'influence décisifs sur la précision sont l'épaisseur de la lame de scie, la longueur de coupe, ainsi que l'épaisseur et la résistance du matériau de la pièce à usiner.
Lors de la réalisation de coupes longues et droites dans du bois épais (>40 mm), la ligne de coupe peut ne pas être entièrement précise. Dans ce cas, pour des coupes précises, il est recommandé d'utiliser une scie circulaire Bosch.
Par conséquent, vérifiez toujours à l'aide de coupes d'essai si le résultat de coupe du système sélectionné répond aux exigences de votre application.

Coupe plongeante

Les coupes plongeantes ne peuvent être appliquées qu'aux matériaux tendres, tels que le bois, les plaques de plâtre, etc.

(voir figure G)
Pour la coupe plongeante, utilisez uniquement des lames de scie courtes. La coupe plongeante n'est possible qu'avec un angle d'onglet de 0°.
Placez l'outil électroportatif de manière à ce que le bord avant de la plaque de base (6) repose sur la pièce, sans que la lame de scie (9) ne touche la pièce, et allumez-le. Sur les outils électroportatifs avec contrôle de la fréquence de course, sélectionnez la fréquence de course maximale. Appuyez fermement l'outil électroportatif contre la pièce et laissez la lame de scie plonger lentement dans la pièce.
Dès que la plaque de base (6) repose entièrement sur la pièce, continuez à scier le long de la ligne de coupe requise.

Lubrifiant/réfrigérant

Étant donné que le matériau chauffe le long de la ligne de coupe lors du sciage du métal, vous devez appliquer un lubrifiant ou un réfrigérant.

Entretien et Service

Entretien et Nettoyage

Débranchez la fiche de la prise avant d'effectuer tout travail sur l'outil électroportatif.
Pour garantir un fonctionnement sûr et efficace, maintenez toujours l'outil électroportatif et les fentes de ventilation propres.

Afin d'éviter tout danger, si le cordon d'alimentation doit être remplacé, cette opération doit être effectuée par Bosch ou par un centre de service après-vente agréé pour réparer les outils électroportatifs Bosch.
Nettoyez régulièrement le porte-lame de scie. Pour cela, retirez la lame de scie de l'outil électroportatif et tapotez légèrement l'outil électroportatif sur une surface plane.
Si l'outil électroportatif devient très sale, cela peut entraîner de graves dysfonctionnements. C'est pourquoi ne coupez pas de matériaux qui génèrent de grandes quantités de poussière par le bas ou par le haut.

Dans des conditions extrêmes, utilisez toujours un aspirateur de poussière si possible. Soufflez fréquemment les fentes de ventilation et installez un dispositif de courant différentiel résiduel (DDR) en amont. Lors de l'usinage des métaux, des poussières conductrices peuvent se déposer à l'intérieur de l'outil électroportatif, ce qui peut affecter son isolation protectrice.

Si la sortie de poussière se bouche, éteignez l'outil électroportatif, déconnectez le système d'extraction de poussière et retirez la poussière et les copeaux.
Appliquez une goutte d'huile sur le galet de guidage (8) de temps en temps.
Vérifiez régulièrement le galet de guidage (8). S'il est usé, il doit être remplacé par un centre de service après-vente Bosch agréé.

Service Après-Vente et Service d'Application

Notre service après-vente répond à vos questions concernant l'entretien et la réparation de votre produit ainsi que les pièces de rechange. Vous trouverez des vues éclatées et des informations sur les pièces de rechange à l'adresse suivante : www.bosch-pt.com
L'équipe de conseil en utilisation des produits Bosch se fera un plaisir de vous aider pour toute question concernant nos produits et leurs accessoires.
Dans toute correspondance et commande de pièces de rechange, veuillez toujours indiquer le numéro d'article à 10 chiffres figurant sur la plaque signalétique du produit.

Grande-Bretagne
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham Uxbridge
UB 9 5HJ
Sur www.bosch-pt.co.uk, vous pouvez commander des pièces de rechange ou organiser l'enlèvement d'un produit nécessitant un entretien ou une réparation.
Tél. Service : (0344) 7360109
E-mail : boschservicecentre@bosch.com

Vous trouverez d'autres adresses de service à l'adresse suivante :
www.bosch-pt.com/serviceaddresses

Références

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger Bosch PST 700 E / 7000 E / 7200 E Manuel
