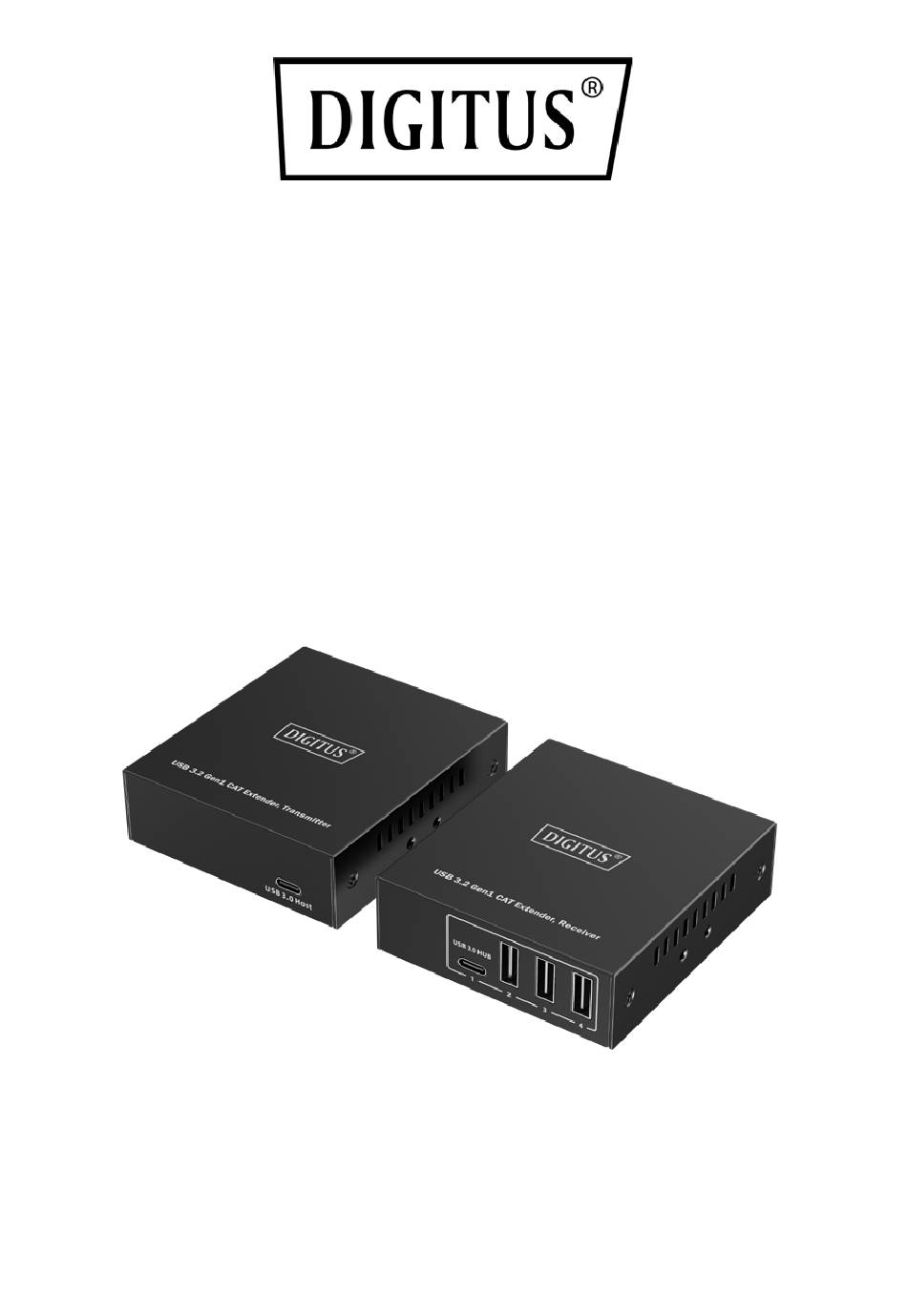

- Page 1 USB 3.2 Gen1 CAT Extender, 5 Gbps, 4 Ports : 3x USB-A / 1x USB-C, 100m Guide d'installation rapide DA-73121...
- Page 2 Table des matières Introduction .............. 3 Caractéristiques techniques ........4 Contenu du paquet ........... 5 Spécifications ............5 Ports et interfaces ............. 7 Schéma de connexion ..........9 Q&R ................ 10 Instructions de sécurité importantes: • Pour éviter tout risque d'électrocution, veillez à ce que tous les appareils soient correctement mis à...
- Page 3 1. Introduction Ce prolongateur USB offre une solution fiable pour transmettre des signaux USB sur des distances allant jusqu'à 100 mètres à l'aide d'un câble réseau CAT 6A (ou supérieur) (non inclus) sans perte de signal. Il est idéal pour les grands bureaux, les salles de conférence, les systèmes de surveillance ou les environnements industriels où...
- Page 4 Dites adieu aux limites des câbles USB traditionnels - Avec ce prolongateur Digitus USB 3.2 Gen1, vous pouvez placer vos périphériques USB là où vous en avez besoin sans compromettre les performances. 2. Caractéristiques techniques • Extension USB jusqu'à 100m: étend les signaux USB jusqu'à...
- Page 5 3. Contenu du paquet 1x Unité émettrice • 1x Unité récepteur • 1x Câble USB 3.2 Gen1 1m, USB-A - USB-C • • 1x Câble USB 3.2 Gen1 1m, USB-C - USB-C 1x Bloc d'alimentation (DC 12V/3A) 1,2m • 1x Matériel de montage mural (supports, vis) •...
- Page 6 1x Sortie RJ45 (Gigabit Ethernet) - Connexion du câble de transmission 2x LED d'état 4x Sortie USB (USB 3.2 Gen1) - 3x USB-A & 1x USB-C connexion souris, disque dur, clavier, imprimante, caméras, etc. 1x Entrée RJ45 (Gigabit Ethernet) Connexions de - Connexion du câble de transmission l'unité...
- Page 7 Matériau du Métal boîtier Couleur Noir 5. Ports et interfaces Émetteur Allumé en permanence: sous Indicateur tension puissance Lumière éteinte: hors tension Connecter avec un câble réseau CAT 6A (ou supérieur) DEL verte - allumée en permanence : Connexion établie Port RJ45 entre TX et RX ...
- Page 8 Récepteur Alimentation Connecter avec l'adaptateur de électrique courant DC 12V/3A Allumé en permanence: sous Indicateur de tension puissance Lumière éteinte: hors tension Connexion avec un câble réseau CAT 6A DEL verte - allumée en permanence: Connexion établie RJ45 entre TX et RX ...
- Page 9 6. Schéma de connexion Connexion individuelle Instructions de connexion 1. Connectez l'émetteur au PC hôte via un câble USB et connectez les périphériques USB au récepteur via des câbles USB. 2. Connexion individuelle : Connectez l'émetteur et le récepteur à l'aide d'un câble réseau CAT 6A (ou supérieur).
- Page 10 7. Q&R Q : Le périphérique USB n'est pas reconnu lorsqu'il est connecté ? A： 1) Vérifier que le port USB du transmetteur est correctement connecté à l'interface USB 3.0. 2) Remettre l'émetteur ou le récepteur sous tension. Q : Le récepteur est instable lorsqu'il est connecté à un disque dur externe ? A：...
