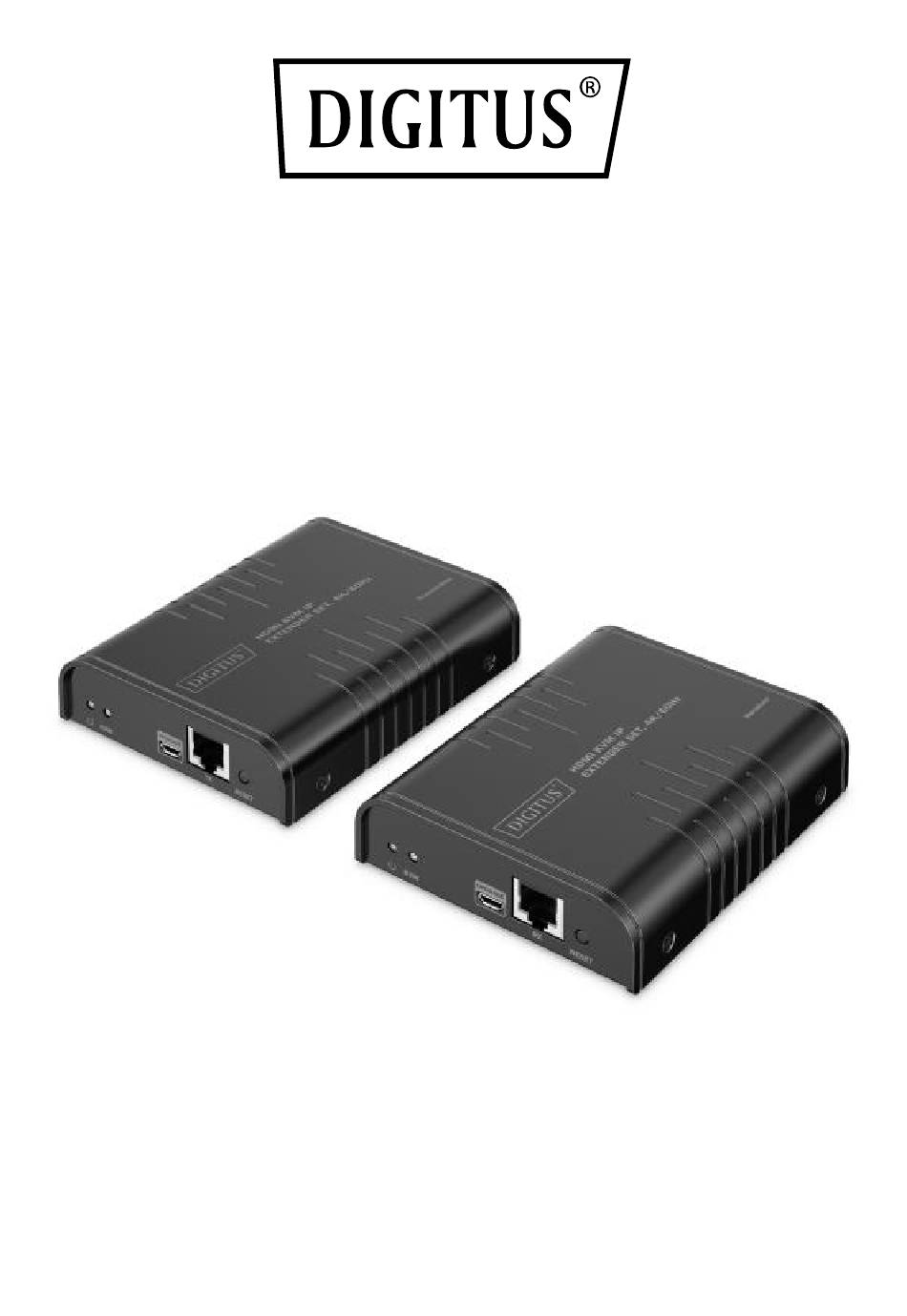

- Page 1 HDMI KVM IP Extender Set, 4K/60Hz Guide d'installation DS-55355, DS-55356...
-
Page 2: Table Des Matières
Table des matières Introduction .............. 3 Caractéristiques principales ........4 Contenu de l'emballage (DS-55355) ......5 Spécifications ............5 Interfaces ..............8 5.1 Émetteur (TX) ............8 5.2 Récepteur (RX) ............9 Exigences en matière d'installation ......11 Procédures d'installation ..........11 7.1 Comment fabriquer un câble réseau CAT6 ... -
Page 3: Introduction
1. Introduction L'ensemble d'extension HDMI KVM IP permet la transmission haute résolution de signaux HDMI AV en qualité 4K UHD brillante (4096x2160p à 60Hz) sur une distance allant jusqu'à 200 mètres à l'aide de câbles réseau CAT6 ou de qualité supérieure. Grâce à la fonction KVM intégrée, la souris, le clavier et les appareils à... -
Page 4: Caractéristiques Principales
transmission de signaux fiable, à faible latence et à haute résolution. 2. Caractéristiques principales • Longue portée: Transmission du signal AV via un câble CAT6 (ou supérieur) jusqu'à 200 m - Connexion point à point • Extensible via IP: Prend en charge jusqu'à 253 récepteurs (écrans) - Connexion point à... -
Page 5: Contenu De L'emballage (Ds-55355)
3. Contenu de l'emballage (DS-55355) • 1x Unité émettrice • 1x Unité réceptrice • 2x Adaptateur secteur, prise UE (DC 5V/1A, 1,5 m) • 1x Câble USB (1,2 m) • 1x Instructions d'utilisation 4. Spécifications Objet Émetteur Récepteur Vidéo Interface... - Page 6 480P@60Hz, 1920x1200, 1680x1050, 1600x900, 1280x1024, 1280x960, 1280x720, 1024x768, 800x600 D'un à l'autre : 200 m sur CAT6 ou supérieur Distance de transmission D'un à plusieurs: 120 m sur CAT6 ou supérieur Temps de latence 1080P: 80 - 110 ms de la 4K@60Hz: 120 - 170 ms transmission Signal audio...
- Page 7 Température de -30℃ - 70℃ stockage Humidité 0 - 90% RH (sans condensation）) Propriétés physiques Logement Métal Poids TX : 240 g RX : 23 g Couleur Noir Dimensions 109,6 (L) x 89,5 (l) x 26,3 (H Protection ESD 1a Décharge de contact niveau 2 (±4KV) 1b Décharge d'air niveau 3 (±8KV) Protection de...
-
Page 8: Interfaces
5. Interfaces 5.1 Émetteur (TX) Indicateur de L'indicateur s'allume à la mise puissance sous tension Voyant clignotant : Les Indicateur KVM données du KVM sont en cours de transmission. -
Page 9: Récepteur (Rx)
Allumé en permanence : L'ordinateur et le port USB sont connectés Utilisé pour la mise à jour du Port micro USB micrologiciel Sortie de signal Connecter avec le câble réseau RJ45 Bouton de Redémarrer l'appareil réinitialisation Alimentation Connexion avec un adaptateur électrique de courant DC 5V/1A Connexion avec l'appareil... - Page 10 Indicateur de L'indicateur s'allume à la mise puissance sous tension Voyant clignotant : Les données du KVM sont en cours de transmission. Indicateur KVM Allumé en permanence : La souris et le clavier sont connectés Utilisé pour la mise à jour du Port micro USB micrologiciel Entrée de signal...
-
Page 11: Exigences En Matière D'installation
Connexion avec un clavier et Ports USB une souris 6. Exigences en matière d'installation • Dispositif source HDMI (PC, NVR, lecteur de flux, etc.) • Écran HDMI, projecteur, etc. • Câbles de réseau : Câbles réseau UTP/STP CAT6 ou supérieur, conformes à la norme IEEE-568B. 7. -
Page 12: Diagrammes De Connexion
7.2 Diagrammes de connexion 120 m pour une connexion "one-to-many", 200 m pour une connexion "one-to-one". 7.2.1 Connexion individuelle 7.2.2 Cascade (par commutateur de réseau): En utilisant le commutateur/routeur LAN pour réaliser une extension illimitée. -
Page 13: Instructions De Connexion
7.2.3 Connexion d'un à plusieurs (par commutateur de réseau): En utilisant un commutateur de réseau, un émetteur vers plusieurs récepteurs pour réaliser la fonction d'extension et de division. Remarque Il est recommandé d'utiliser des commutateurs Gigabit Ethernet (1000Mbps) dans le réseau. 7.3 Instructions de connexion 1. -
Page 14: Faq
utilisez le commutateur gigabit comme pont pour connecter l'émetteur et les récepteurs avec le câble réseau respectivement. 3. Si vous utilisez la fonction KVM, connectez le clavier/souris au port USB du récepteur et connectez le PC au port USB de l'émetteur via le câble USB. 4. - Page 15 Q : Affichage : L'image n'est pas fluide, elle n'est pas stable 4) Veuillez vérifier que la longueur du câble entre le TX et le commutateur du réseau (si utilisé), le commutateur (si utilisé) et le RX, ainsi que la connexion entre chaque niveau, se situent dans la plage requise.
