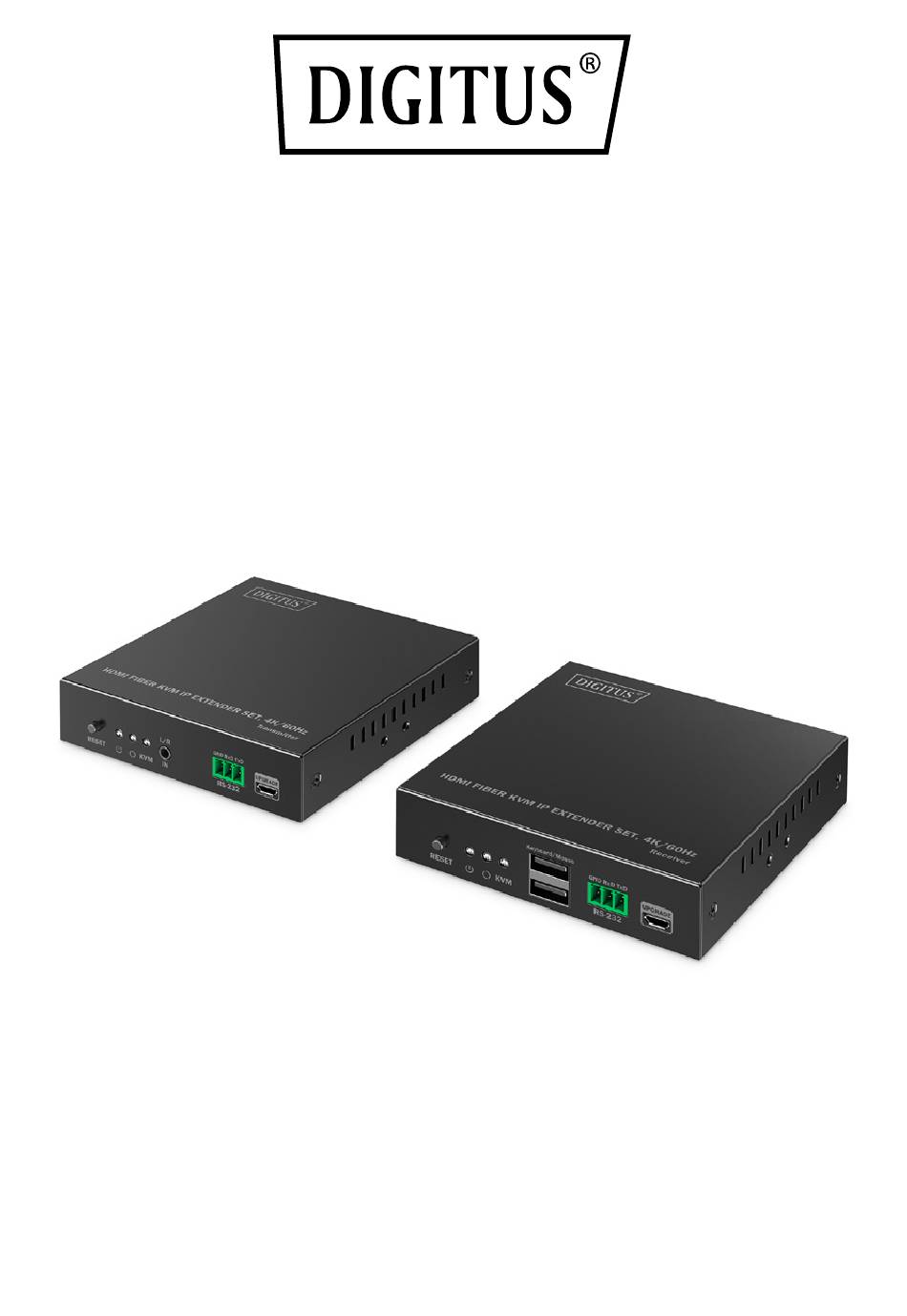

- Page 1 KVM IP HDMI Fibre Extender Set, 4K/60Hz Guide d'installation DS-55348, DS-55349...
-
Page 2: Table Des Matières
Table des matières 1. Introduction ............... 3 2. Caractéristiques principales ........5 3. Spécifications ............. 6 4. Contenu de l'emballage (DS-55348) ......8 5. Interfaces ..............9 5.1 Émetteur (TX) ............9 5.2 Récepteur (RX) ............12 6. Exigences en matière d'installation ......14 7. -
Page 3: Introduction
Ne placez pas cet appareil à proximité ou au-dessus • d'un radiateur ou d'une bouche d'air chaud, ni dans un endroit exposé à la lumière directe du soleil. L'appareil ne doit être réparé que par un technicien • qualifié. En cas d'utilisation d'un bloc d'alimentation tiers, il •... - Page 4 Pour les projets comportant de nombreux écrans, le kit d'extension peut être complété par des récepteurs supplémentaires (RX), des unités de réception supplémentaires étant disponibles séparément (modèle : DS-55349). Le système est compatible avec les modules SFP LC et SC, les modules SFP appropriés étant disponibles séparément (LC Singlemode (SM) : DN-81002, LC Multimode (MM) : DN- 81000).
-
Page 5: Caractéristiques Principales
2. Caractéristiques principales Longue portée : Transmission du signal AV par câble à • fibres optiques - monomode jusqu'à 40 km, multimode jusqu'à 300 m - Connexion point à point Extensible via IP : supporte jusqu'à 253 récepteurs (écrans) • - Connexion point à... -
Page 6: Spécifications
3. Spécifications Objet Émetteur Récepteur Vidéo Interface d'entrée 1x HDMI 1x SFP 1x HDMI Interface de sortie 1x HDMI 1x SFP Longueur HDMI 5 m max. 5 m max. Taux de transfert 18 Gbps vidéo maximal HDMI 2.0 Compatibilité HDCP 1.4 / HDCP 2.2 3840x2160@24/30/50/60Hz, 1080p@50/60Hz, 720p@50/60Hz,... - Page 7 Signal audio 1x HDMI Interface d'entrée 1x SFP 1x 3,5 mm G/D 1x HDMI Interface de sortie 1x SFP 1x 3,5 mm G/D Sortie HDMI LPCM 2.0 3. Sortie G/D 5 mm Signal de commande Vitesse de transmission par défaut : 115200 RS-232 Pris en charge : 2400, 4800, (GND/RXD/TXD)
-
Page 8: Contenu De L'emballage (Ds-55348)
(±8KV) l'environnement Mise en œuvre de la norme : IEC61000-4-2 Protection contre la foudre, Protection contre les surtensions 4. Contenu de l'emballage (DS-55348) • 1x unité émettrice • 1x unité réceptrice 2x adaptateur secteur, prise UE (DC 5V/2A, 1,2 m) •... -
Page 9: Interfaces
5. Interfaces 5.1 Émetteur (TX) Appuyer sur pour redémarrer Remise à zéro l'appareil Indicateur L'indicateur s'allume lorsque d'alimentation l'appareil est mis sous tension. (bleu) - Page 10 Voyant éteint : L'émetteur et le récepteur n'ont pas établi de connexion. Clignotement lent : l'émetteur et le récepteur sont connectés mais pas de transmission de données Indicateur d'état vidéo (gigabit Ethernet) (orange) Flash rapide : l'émetteur et le récepteur sont connectés mais pas de transmission de données vidéo (100M...
- Page 11 Connexion avec un adaptateur DC 5V de courant DC5V/2A Connecter à l'ordinateur avec Port USB-A le câble USB Connexion avec un appareil Entrée HDMI source HDMI Connexion avec un dispositif Sortie HDMI d'affichage HDMI local Sortie du signal Insérer le module SFP...
-
Page 12: Récepteur (Rx)
5.2 Récepteur (RX) Appuyer sur pour redémarrer Remise à zéro l'appareil Indicateur L'indicateur s'allume lorsque d'alimentation l'appareil est mis sous tension. (bleu) Voyant éteint : L'émetteur Indicateur d'état et le récepteur n'ont pas (orange) établi de connexion. - Page 13 Clignotement lent : l'émetteur et le récepteur sont connectés mais pas de transmission de données vidéo (gigabit Ethernet) Flash rapide : l'émetteur et le récepteur sont connectés mais pas de transmission de données vidéo (100M Ethernet) Allumé en permanence : Les données vidéo sont en cours de transmission ...
-
Page 14: Exigences En Matière D'installation
Connecter l'appareil source SORTIE L/R audio à l'aide d'un câble audio stéréo de 3,5 mm. Connexion avec un écran Sortie HDMI HDMI Connexion avec un adaptateur DC 5V de courant DC5V/2A 6. Exigences en matière d'installation Objet Description Exigence Dispositif de PC, NVR, etc. -
Page 15: Montage Mural
7. Montage mural Remarque : Choisissez la position de montage mural et fixez les oreilles de montage à l'appareil conformément au diagramme. 8. Procédures d'installation 8.1 Diagrammes de connexion 8.1.1 Connexion individuelle... -
Page 16: Connexion Un-À-Plusieurs (Par Commutateur De Réseau)
8.1.2 Connexion un-à-plusieurs (par commutateur de réseau) 8.1.3 Cascade (par commutateur de réseau) -
Page 17: Instructions De Connexion
Remarque Il est conseillé d'utiliser des commutateurs gigabit (1000 Mbps) pour la transmission LAN, et les commutateurs 100Mbps ne doivent pas être mélangés avec des commutateurs gigabit lors de la mise en cascade. 8.2 Instructions de connexion 1. Connectez l'appareil source au port HDMI IN du transmetteur à... -
Page 18: Fonction Rs-232
Lorsque le port HDMI IN de l'émetteur est connecté et que le port L/R IN n'est pas connecté, la source audio HDMI peut sortir simultanément des ports HDMI OUT et L/R OUT du récepteur. Lorsque le port HDMI IN et le port L/R IN de l'émetteur sont tous deux connectés, la source audio stéréo G/D peut sortir simultanément des ports HDMI OUT et L/R OUT du récepteur. -
Page 19: Vérifier La Vitesse De Transmission
Si la liaison série RS-232 ne fonctionne pas en suivant la connexion ci-dessus, essayez de modifier l'ordre de la ligne TXD et de la ligne RXD. 8.3.3 Vérifier la vitesse de transmission Si vous devez vérifier le débit en bauds, réglez la valeur du débit en bauds de l'outil de test du port série sur la valeur par défaut de 115200, connectez l'outil de test du port série au produit, puis mettez le produit sous tension. -
Page 20: Questions Et Réponses
9. Questions et réponses Q : Pourquoi l'indicateur d'état est-il éteint ? 1) Veuillez vérifier que tous les équipements sont sous tension et que le câble de fibre optique est correctement connecté. Q : Pourquoi l'indicateur d'état clignote-t-il ? 2) Veuillez vérifier si l'entrée du signal HDMI est disponible pour le TX. - Page 21 Par la présente, ASSMANN Electronic GmbH déclare que la déclaration de conformité fait partie du contenu de l'envoi. Si la déclaration de conformité est manquante, vous pouvez la demander par courrier à l'adresse du fabricant mentionnée ci-dessous. info@assmann.com Assmann Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid Allemagne...
