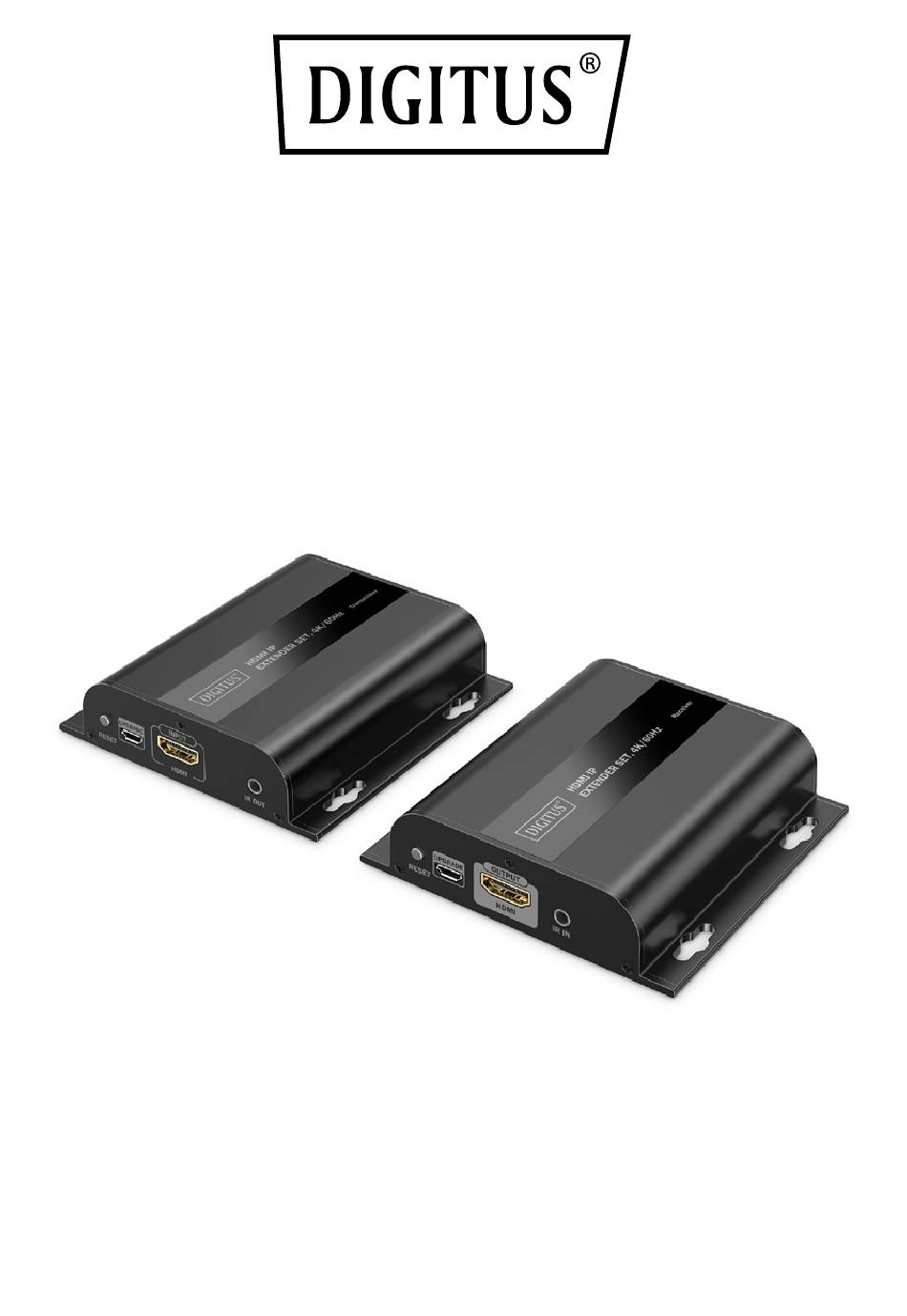

- Page 1 Kit d'extension HDMI IP, 4K/60Hz Guide d'installation DS-55351, DS-55352...
-
Page 2: Table Des Matières
1. Table des matières 1. Introduction ............... 3 2. Caractéristiques principales ........4 3. Contenu de l'emballage ..........4 4. Paramètres techniques ..........5 5. Description du panel ..........7 1. Prolongateur HDMI TX (émetteur) ......7 2. HDMI Extender RX (Récepteur) ....... 9 6. -
Page 3: Introduction
1. Introduction Le HDMI IP Extender Set, 4K/60Hz permet la transmission de signaux HDMI AV en qualité 4K ultra-haute résolution (4096x2160p à 60Hz) sur de longues distances allant jusqu'à 200 mètres - grâce à la puissante connexion point à point via un câble réseau CAT6 ou supérieur. -
Page 4: Caractéristiques Principales
2. Caractéristiques principales Longue portée : Transmission du signal AV via un câble • CAT6 (ou supérieur) jusqu'à 200 m - connexion point à point Extensible via IP : prend en charge jusqu'à 253 • récepteurs (écrans) - Connexion point à multipoint •... -
Page 5: Paramètres Techniques
4. Paramètres techniques Objet Émetteur Récepteur Vidéo Interface d'entrée 1x HDMI 1x RJ45 Interface de sortie 1x RJ45 1x HDMI Longueur HDMI 5 m max. 5 m max. Maximum 18 Gbps taux de transfert HDMI 2.0 Compatibilité HDCP 1.4/ HDCP 2.2 4096x2160@24/30/50/60Hz, 3840x2160@24/30/50/60Hz, 1080P@24/25/30/50/60Hz,... - Page 6 Temps de latence 1080P : 80 - 130 ms de la transmission 4K/60Hz : 150 - 220 ms Signal audio Interface d'entrée 1x HDMI 1x RJ45 Interface de sortie 1x RJ45 1x HDMI HDMI LPCM 2.0 Signal de commande 1x 3,5 mm sortie 1x 3,5 mm Interface IR entrée IR...
-
Page 7: Description Du Panel
Protection ESD 1a Décharge de contact niveau 2 (±4KV) 1b Décharge d'air niveau 3 (±8KV) Protection de Mise en œuvre de la norme : l'environnement IEC61000-4-2 Protection contre la foudre, Protection contre les surtensions 5. Description du panel 1. Prolongateur HDMI TX (émetteur) - Page 8 1 Remise à zéro Appuyer sur pour redémarrer l'appareil Micro USB Utilisé pour la mise à jour du interface micrologiciel Connexion avec un appareil source 3 Entrée HDMI HDMI Connecter avec le câble d'extension 4 Sortie IR IR blaster Alimentation Connexion avec un adaptateur de électrique courant DC5V/1A...
-
Page 9: Hdmi Extender Rx (Récepteur)
2. HDMI Extender RX (Récepteur) 1 Remise à zéro Appuyer sur pour redémarrer l'appareil Micro USB Utilisé pour la mise à jour du interface micrologiciel Connexion avec un dispositif d'affichage 3 Sortie HDMI HDMI Connecter avec le câble d'extension du 4 Entrée IR récepteur IR Alimentation... -
Page 10: Exigences En Matière D'installation
1. Voyant éteint : Pas de transmission de données Lumière de 2. Allumé en permanence : Les transmission de données données sont en cours de transmission 1. Voyant éteint : Pas de connexion réseau Voyant de liaison réseau 2. Allumé en permanence : La connexion au réseau est normale 6. -
Page 11: Procédures D'installation
7. Procédures d'installation 1. Comment fabriquer un câble réseau CAT6 Respecter la norme IEEE-568B : 1-Orange/blanc 4-Bleu 7-Brun/blanc 2-Orange 5-Bleu/blanc 8-Marron 3-Vert/blanc 6-Vert 2. Connexions Distance : 120 m max. pour une connexion "one-to-many", 200 m max. pour une connexion "one-to-one". 2.1 Connexion point à... -
Page 12: Connexion Un-À-Plusieurs
2.2 Cascade (par commutateur de réseau) En utilisant le commutateur/routeur LAN pour réaliser une extension illimitée. 2.3 Connexion un-à-plusieurs L'utilisation d'un commutateur de réseau permet d'envoyer un émetteur à plusieurs récepteurs pour réaliser la fonction d'extenseur et de séparateur. Remarque Il est recommandé... -
Page 13: Guide De L'utilisateur Ir
3. Guide de l'utilisateur IR 1. Branchez le câble d'extension du blaster IR dans le port de sortie IR de l'émetteur (TX), branchez le câble d'extension du récepteur IR dans le port d'entrée IR du récepteur (RX). 2. L'émetteur du câble d'extension du blaster IR doit être aussi proche que possible de la fenêtre de réception IR de l'appareil source. - Page 14 Q : L'écran affiche "Veuillez vérifier le signal d'entrée TX". 1) Veuillez vérifier s'il y a une entrée de signal HDMIsur le TX 2) Essayez de connecter la source de signal directement à l'appareil d'affichage pour voir si le signal sort de l'appareil source ou changez le câble HDMI de la source de signal et réessayez.
