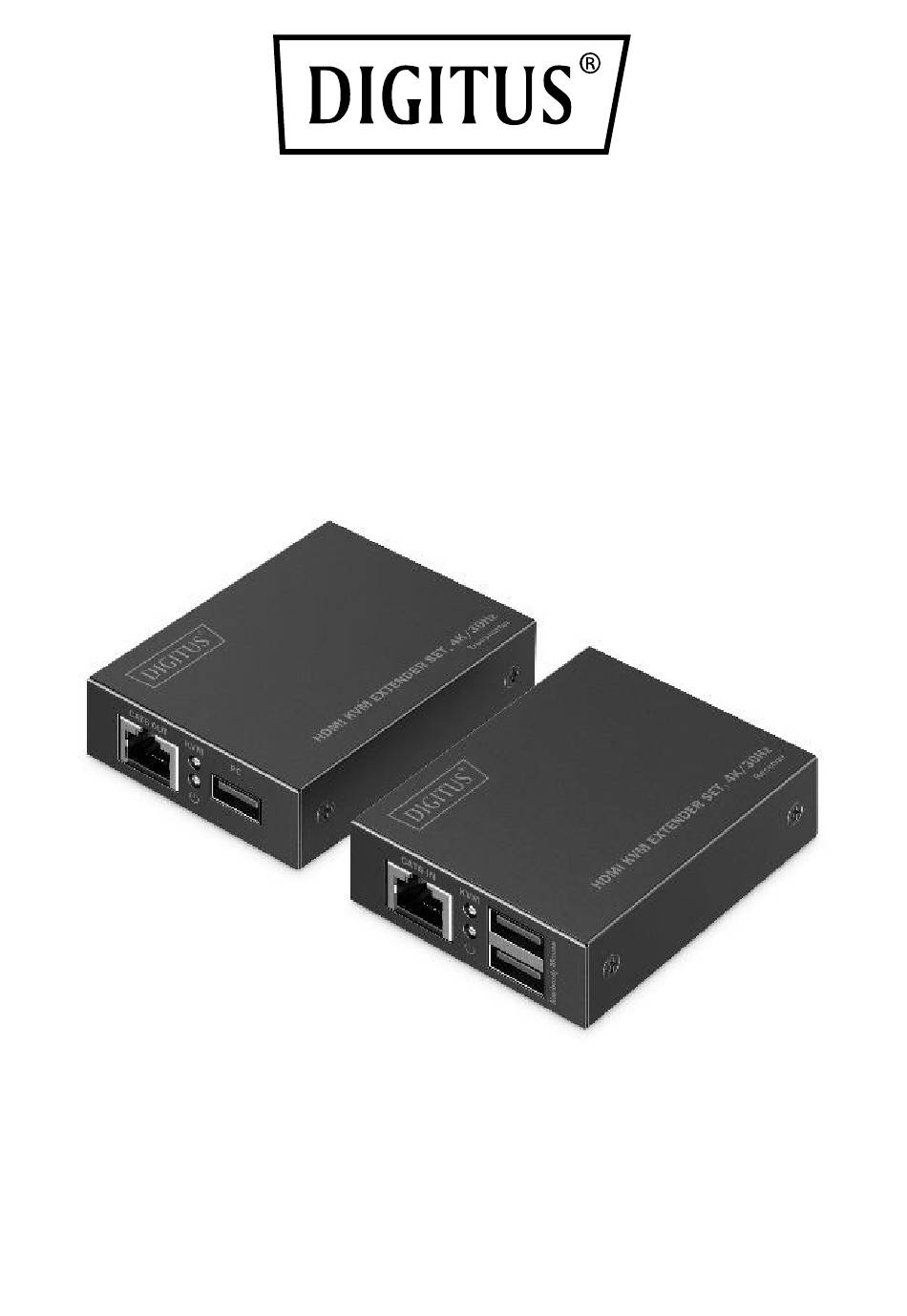

- Page 1 Kit extender KVM HDMI, 4K/30Hz Guide d'installation DS-55357...
-
Page 2: Table Des Matières
Table des matières 1. Introduction ------------------------------------------------------ 3 2. Caractéristiques principales ---------------------------------- 4 3. Contenu de l'emballage---------------------------------------- 4 4. Spécifications----------------------------------------------------- 5 5. Interfaces---------------------------------------------------------- 7 5.1 Émetteur (TX) ------------------------------------------------ 7 5.2 Récepteur (RX) ----------------------------------------------- 8 6. Exigences en matière d'installation ------------------------- 9 7. -
Page 3: Introduction
1. Introduction L'ensemble d'extension HDMI KVM (4K/30Hz) permet la transmission sans perte et pratiquement sans latence (10-20 ms) de signaux AV en résolution Ultra HD (4K/30Hz) sur une distance allant jusqu'à 40 mètres à l'aide d'un câble réseau CAT6 ou de qualité supérieure. Grâce à la fonction KVM intégrée, la souris et le clavier peuvent être connectés directement au récepteur, ce qui permet un contrôle à... -
Page 4: Caractéristiques Principales
2. Caractéristiques principales • Transmission sans perte du signal HDMI en UHD 4K/30Hz (3840x2160p) jusqu'à 40 m via CAT6 (ou supérieur) • Transmission sans perte du signal HDMI en Full HD (1080p/60Hz) jusqu'à 70 m via CAT6 (ou supérieur) • Très faible latence - Reproduction d'images pratiquement sans latence (10-20 ms) et transmission de signaux AV non compressés... -
Page 5: Spécifications
4. Spécifications DC 5V/2A Alimentation (Seule l'alimentation TX est électrique nécessaire) Consommation TX+RX≤ 10W électrique Performances et interface HDMI Conformité HDMI 1.4 HDMI Conformité HDCP 1.4 HDCP 800x600, 1024x768, 1280x720, 1280x960, 1366x768, 1440x900, 1680x1050, 1920x1080, 480i@60Hz, Résolutions 480p@60Hz, 576i@50Hz, HDMI 576p@50Hz, 720p@50/60Hz, 1080i@50/60Hz, 1080p@24/25/30/50/60Hz,... - Page 6 CAT6 (ou supérieur) : Transmission Transmission 1080p/60Hz 70 mètres Distance Transmission 4K/30Hz 40 mètres Protection Mise en œuvre de la norme : contre les IEC61000-4-2 décharges 1a Décharge de contact de niveau 2(± électrostatiques 4KV) (ESD) 1b Décharge d'air niveau 3 ( 8KV)± Environnement opérationnel Température -20 - 60℃...
-
Page 7: Interfaces
5. Interfaces 5.1 Émetteur (TX) Connexion avec un adaptateur DC 5V de courant 5V/2A Connexion avec un appareil Entrée HDMI source HDMI Bouton de Appuyer sur le bouton pour réinitialisation redémarrer l'appareil Connexion avec un câble Sortie RJ45 réseau CAT6/6A/7 ... -
Page 8: Récepteur (Rx)
Clignotement : l'appareil est sous tension, mais aucune Indicateur de donnée vidéo n'est transmise. puissance Allumé en permanence : les données vidéo sont en cours de transmission Connecter à l'ordinateur avec Port USB-A le câble USB 5.2 Récepteur (RX) Connexion avec un dispositif Sortie HDMI d'affichage HDMI Bouton de... -
Page 9: Exigences En Matière D'installation
l'ordinateur, mais aucune donnée KVM n'est transmise. Clignotement : les données du KVM sont en cours de transmission Clignotement : l'appareil est sous tension, mais aucune donnée vidéo n'est Indicateur de transmise. puissance Allumé en permanence : les données vidéo sont en cours de transmission Connexion à... -
Page 10: Procédures D'installation
7. Procédures d'installation Il est recommandé de choisir un câble réseau avec moins de perte et de diaphonie. Respecter la norme IEEE-568B : 1-Orange/blanc 5-Bleu/blanc 2- Orange 6-Vert 3-Vert/blanc 7-Brun/blanc 4-Bleu 8-Marron 7.1 Diagrammes de connexion 7.2 Instructions de connexion 1. -
Page 11: Faq
4. Utilisez le câble USB pour connecter l'ordinateur à l'émetteur et connectez la souris et le clavier au port USB du récepteur. 5. Branchez l'alimentation sur les appareils pour commencer. Q : Pourquoi n'y a-t-il pas d'image/image ou le son n'est-il pas lu de manière fluide ? 1) Appuyez sur le bouton "RESET"... - Page 12 Q : Pourquoi le voyant d'alimentation du récepteur reste-t- il allumé alors qu'il n'y a pas d'image en sortie ? 1) Appuyez sur le bouton "RESET" du récepteur pour redémarrer l'appareil. 2) Vérifier si le dispositif d'affichage et le récepteur sont bien connectés.
