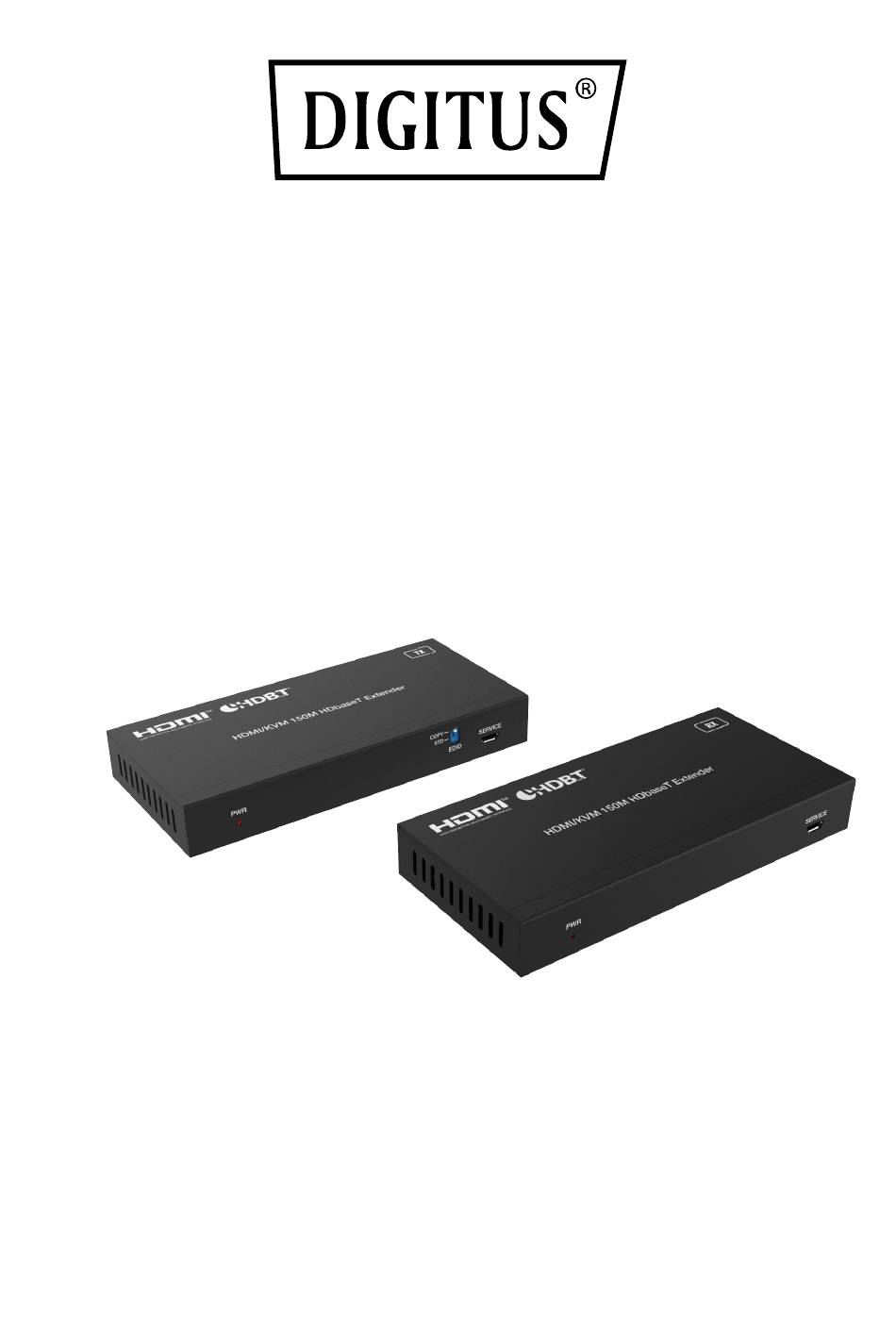

- Page 1 Kit d’Extension KVM HDMI 4K HDBaseT™, 150 m Guide d'installation rapide DS-55522...
-
Page 2: Table Des Matières
Sommaire 1. Introduction ............3 2. Fonctionnalités ............ 3 3. Contenu de la livraison ........3 4. Caractéristiques techniques ........ 4 5. Vue d'ensemble du produit ......... 5 5.1 Description de l’émetteur ......5 5.2 Description du récepteur ......7 5.3 Détail des broches IR ........ -
Page 3: Introduction
1. Introduction Le kit d'extension KVM HDMI HDBaseT™ permet la distribution de signaux AV non compressés et haute résolution sur de longues distances via un câble réseau Cat. 6 (ou ultérieur). La distance de transmission maximale est de 150 m. Grâce au PoC, seule une unité a besoin d’être alimentée en électricité... -
Page 4: Caractéristiques Techniques
1 x bloc d'alimentation (24 V DC / 1 A, 1,5 m) 1 x câble de raccordement USB (1,5 m) 1 x matériel de montage 1 x manuel utilisateur 4. Caractéristiques techniques Technologie Norme USB USB 1.1 HDR, HDR10, HDR10+, Dolby Vision, HLG Modèle de la décharge du corps humain –... -
Page 5: Vue D'ensemble Du Produit
1 x sortie IR pour contrôler l'appareil source 2 x USB-A (1.1) – raccordement de la souris et du clavier 1 x entrée du bloc d'alimentation (24 VCC / 1 A), bornes à vis – port du bloc d'alimentation externe ... - Page 6 N° Description de la fonction Le voyant rouge s'allume lorsque l’émetteur VOYANT PWR est sous tension. Utilisé pour paramétrer l’EDID (par défaut Commutateur sur COPY). COPY : copie l'EDID du port HDMI DPI EDID OUT du récepteur. STD : par défaut 1080p (audio 2.0).
-
Page 7: Description Du Récepteur
5.2 Description du récepteur N° Description de la fonction Voyant Le voyant s'allume lorsque le récepteur est « PWR » sous tension. SERVICE Port de mise à jour du firmware. Port d'entrée de l'alimentation 24 V DC /1 A Veuillez noter que l’extenseur supporte la 24 V DC fonction PoC, ce qui signifie que l'émetteur ou le récepteur est alimenté... - Page 8 Port de sortie du signal HDMI, pour HDMI OUT connecter à un périphérique d'affichage HDMI tel qu'un téléviseur ou un écran. Connectez le câble IR du récepteur, le signal IR IN IR sera émis vers le port IR OUT de l'émetteur.
-
Page 9: Détail Des Broches Ir
5.3 Détail des broches IR Définition des broches du récepteur IR et du blaster comme indiqué ci-dessous : RÉCEPTEUR IR BLASTER IR 1) Signal du blaster IR 2) Alimentation 3) N/A 1) Signal IR 2) Alimentation 3) Mise à la terre Remarque : Lorsque l'angle entre le récepteur IR et la télécommande est de ±45°C, la distance de transmission est comprise entre 0 et 5 mètres ;... -
Page 10: Exemples D'utilisation
6. Exemples d’utilisation Émetteur Récepteur Alimentation électrique Câble Cat. 6 DVD ou lecteur Blu-Ray Récepteur IR Blaster IR TVUHD Clavier Souris... - Page 11 Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous. www.assmann.com Assmann Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid Allemagne...
