Digitus DS-55309 Mode D'emploi

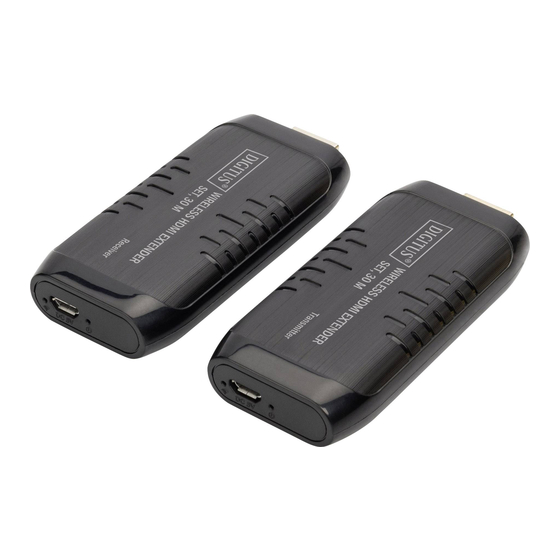

Kit d'extension hdmi sans fil
Masquer les pouces
Table des Matières
Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 22

Liens rapides

Télécharger ce manuel

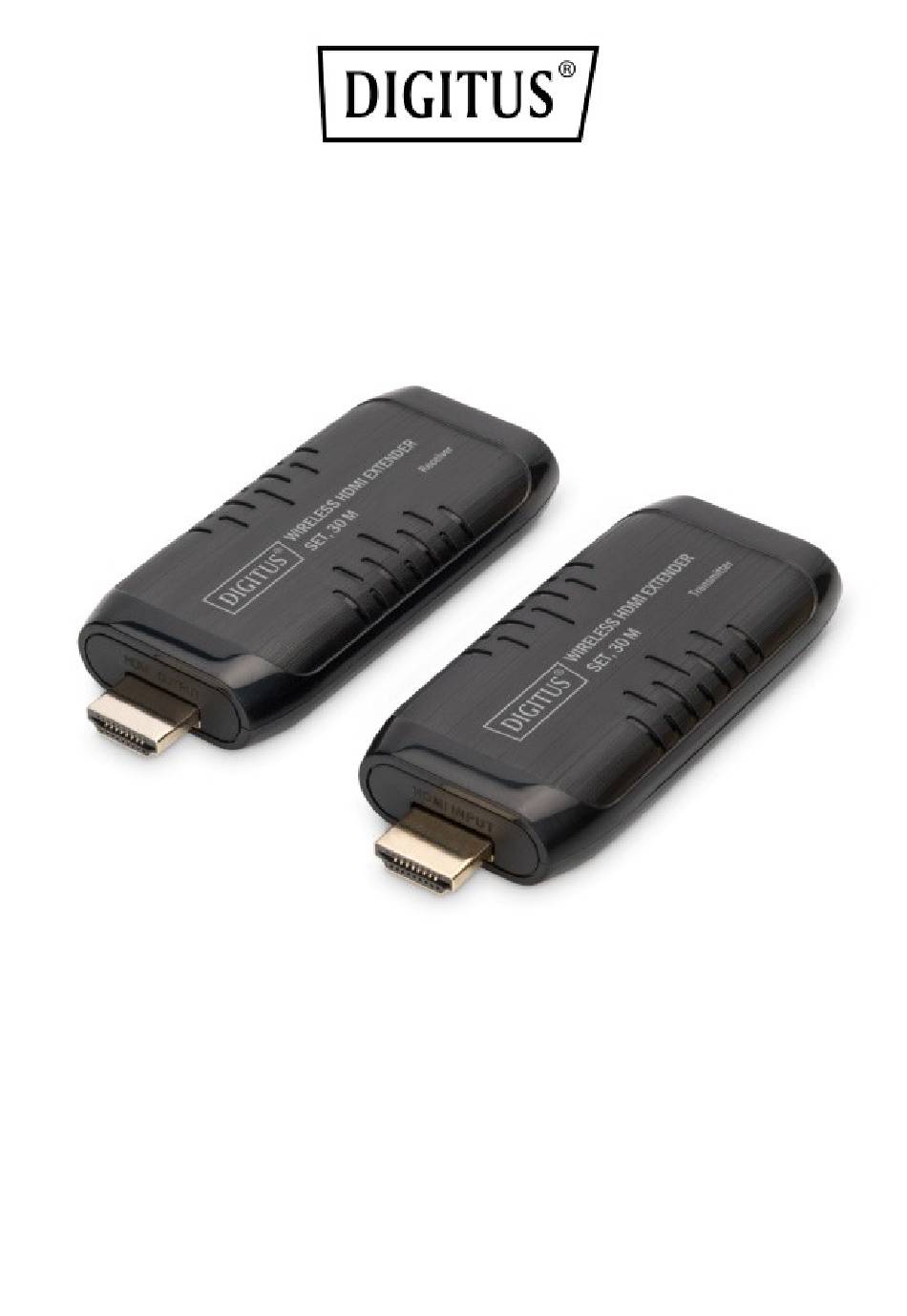

Wireless HDMI Extender Set
Manual
DS-55309
Table des Matières
loading

Manuels Connexes pour Digitus DS-55309

Sommaire des Matières pour Digitus DS-55309

  • Page 22: Consignes De Sécurité Importantes

    Introduction Cet ensemble HDMI sans fil comprend un émetteur et un récepteur, pouvant transmettre le signal HDMI de manière sans fil sur une portée allant jusqu’à 25 mètres (champ de vision libre). Il possède une forte capacité anti-interférences en fonctionnant à une fréquence de 5 GHz et prend en charge des connexions point à...

  • Page 23: Caractéristiques

    Remarque : 1) La distance de transmission varie selon l’environnement. 2) Un mur en brique ou en verre réduit la portée du signal et peut en causer une perte importante. Caractéristiques 1. Haute résolution allant jusqu’à 1080p full HD. 2. Forte capacité anti-interférences grâce à une fréquence de fonctionnement de 5 GHz.

  • Page 24: Contenu De L'emballage

    Contenu de l’emballage 1 x Émetteur HDMI (TX) 1 x Récepteur HDMI (RX) 2 x Câble micro USB 2 x Câble HDMI 1 x Guide d'utilisation Conditions d’installation requise 1. Appareil HDMI source (DVD, console de jeu, décodeur satellite, PC, etc.) 2.

  • Page 25: Description Des Boîtiers

    Description des boîtiers 1. Émetteur HDMI (TX) Entrée HDMI ① Entrée HDMI Connexion à une source HDMI ② Témoin de connexion Le témoin reste allumé lorsqu’il y a une entrée HDMI, clignote lentement lorsque la connexion est établie avec succès, clignote rapidement pendant la transmission de données ③...
  • Page 26 3. HDMI Extender Receiver (RX) Sortie HDMI ① Sortie HDMI Connexion d'un appareil d’affichage HDMI ② Témoin de connexion Le témoin clignote lentement lorsqu’il n’y a pas de transmission de données, et clignote rapidement pendant la transmission de données ③ Alimentation Connexion avec un câble d’alimentation micro USB...

  • Page 27: Instructions De Connexion

    Verbindungen Récepteur HDMI (RX) Écran HDMI Émetteur HDMI (TX) Câble micro USB Instructions de connexion 1) Connectez l’entrée HDMI à l’appareil HDMI source via un câble HDMI. 2) Connectez la sortie HDMI à un appareil d’affichage HDMI à l’aide d’un câble HDMI. 3) Allumez l’appareil, le témoin s’allume indiquant que l'appareil fonctionne.
  • Page 28 FAQ (questions fréquemment posées) Q : Impossible de connecter l’émetteur au récepteur ? 1) Vérifiez si le témoin de connexion sans fil du produit clignote correctement. 2) Redémarrez l’émetteur ou le récepteur. 3) Reconnectez le câble HDMI ou utilisez un autre câble HDMI et réessayez. 4) Changez l’emplacement de l’émetteur (TX) et du récepteur (RX) et assurez- vous que les appareils sont dans la plage de couverture du signal.
  • Page 29 Spezification Modèle : DS-55309 Résolutions vidéo prises en charge 480p@60Hz, 576p@50Hz, 720p@50/60Hz, 1080p@50/60Hz Formats audio pris en charge LPCM Connecteur HDMI Type A, Femelle, 19-pin Version HDbitT 1.3e Retard <220ms Signal d’entrée et de 0,7~1,2Vp-p (TMDS) sortie TMDS Signal d’entrée et de...

  • Page 30: Exclusion De Responsabilité

    Exclusion de responsabilité Le nom du produit et le nom de marque peuvent être des marques déposées de leurs propriétaires respectifs. ™ et ® peuvent être omis dans le guide d’utilisation. Les images du guide d’utilisation sont données à titre de référence uniquement, il peut y avoir de légères différences avec les produits réels.
