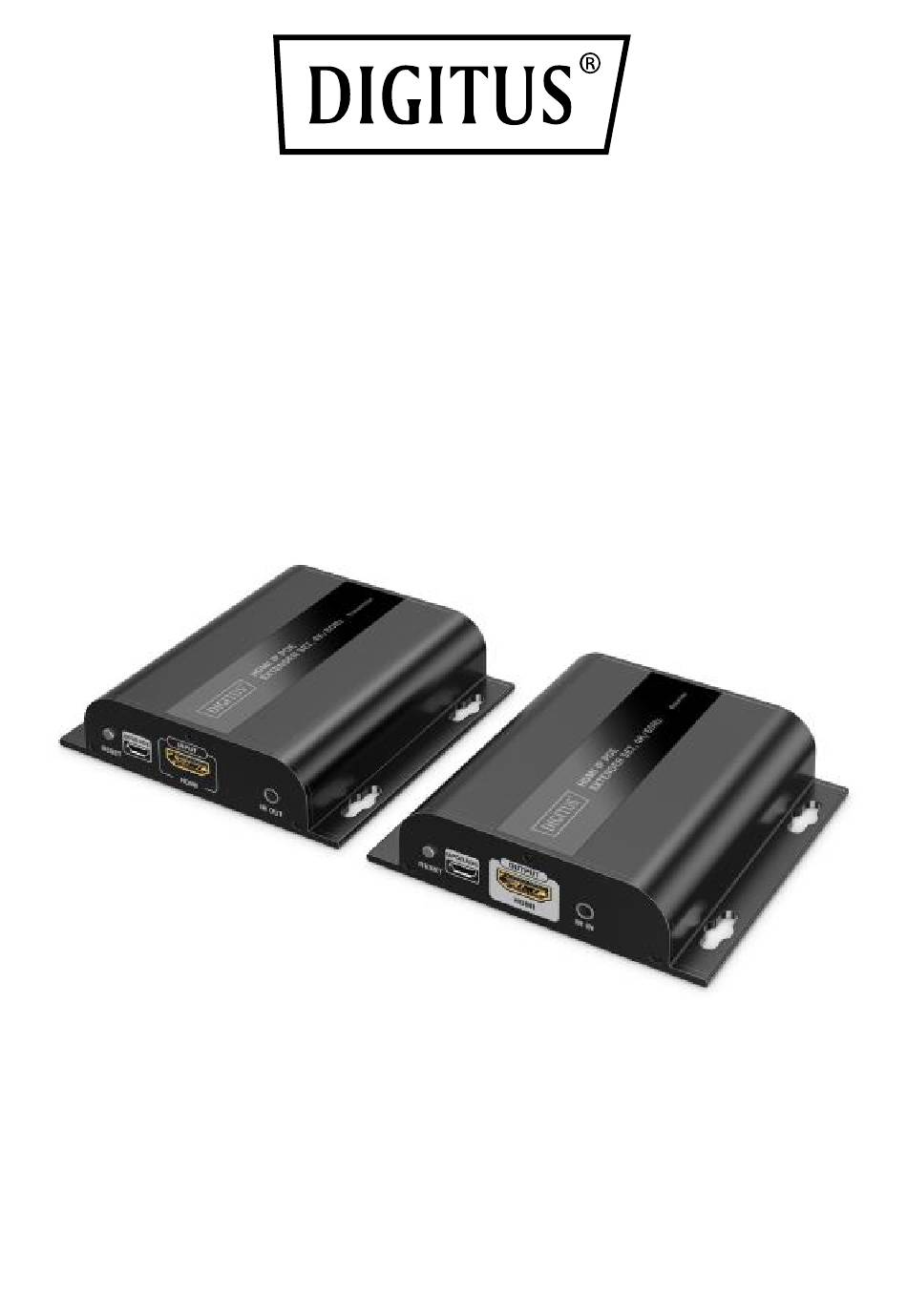

- Page 1 HDMI IP POE Kit d'extension, 4K/60Hz Guide d'installation DS-55353, DS-55354...
-
Page 2: Table Des Matières
Table des matières 1. Introduction ............... 3 2. Caractéristiques principales ........4 3. Contenu de l'emballage (DS-55353) ......5 4. Spécifications ............. 5 5. Interfaces ..............8 5.1 Émetteur (TX) ............8 5.2 Récepteur (RX) ............10 6. Exigences en matière d'installation ......11 7. -
Page 3: Introduction
• Prend en charge et est conforme à la norme internationale IEEE802.3af pour les commutateurs POE. La puissance maximale de l'émetteur ou du récepteur est de 10 W. 1. Introduction Le HDMI IP Extender Set, 4K/60Hz permet la transmission de signaux HDMI AV en qualité... -
Page 4: Caractéristiques Principales
Une autre caractéristique pratique est l'interface IR intégrée, qui permet de contrôler à distance la source d'entrée directement à partir de l'écran de sortie. L'appareil peut également être monté au mur, ce qui permet une installation peu encombrante. Idéal pour les applications AV professionnelles, les installations de home cinéma ou l'utilisation dans les entreprises, ce kit d'extension HDMI IP combine la plus haute qualité... -
Page 5: Contenu De L'emballage (Ds-55353)
L'interface IR permet de contrôler à distance la source d'entrée à partir de l'écran de sortie. • Prend en charge les câbles réseau CAT6 (ou plus) • Convient pour un montage mural 3. Contenu de l'emballage (DS-55353) • 1x unité émettrice • 1x unité réceptrice •... - Page 6 4096x2160@24/30/50/60Hz, 3840x2160@24/30/50/60Hz, 1080P@24/25/30/50/60Hz, 720P@50/60Hz, 576P@60Hz, Résolutions 480P@60Hz, 1920x1200, 1680x1050, 1600x900, 1280x1024, 1280x960, 1280x720, 1024x768, 800x600 Connexion individuelle Connexion un-à-plusieurs (par Types de commutateur de réseau) connexion Cascade (par commutateur de réseau) D'un à l'autre : 200 m sur CAT6 (ou supérieur) Distance de transmission D'un seul à...
- Page 7 Signal de commande 1x 3.5mm Interface IR 1x 3.5mm IR In Sortie IR Portée de 5 m max. réception IR Fréquence IR 20 kHz - 60 kHz Puissance Alimentation DC 5V/1A DC 5V/1A électrique Consommation TX ≤ 3.5W RX ≤ 2.5W électrique Environnement opérationnel Température de...
-
Page 8: Interfaces
Protection ESD 1a Décharge de contact niveau 2 (±4KV) 1b Décharge d'air niveau 3 (±8KV) Protection de Mise en œuvre de la norme : l'environnement IEC61000-4-2 Protection contre la foudre, Protection contre les surtensions 5. Interfaces 5.1 Émetteur (TX) - Page 9 Voyant d'alimentation L'indicateur s'allume Remise à zéro lorsque l'appareil est mis sous tension. Mise à jour du Sortie de signal RJ45 micrologiciel Lumière de transmission de données éteint : Pas de transmission de Entrée du signal données HDMI ...
-
Page 10: Récepteur (Rx)
5.2 Récepteur (RX) Voyant d'alimentation L'indicateur s'allume Remise à zéro lorsque l'appareil est mis sous tension. Mise à jour du Entrée de signal RJ45 micrologiciel... -
Page 11: Exigences En Matière D'installation
Lumière de transmission de données éteint : Pas de transmission de Sortie du signal données HDMI Allumé en permanence : les données sont en cours de transmission Voyant de liaison réseau Entrée du signal éteint : Pas de IR pour connexion au réseau connecter le... -
Page 12: Procédures D'installation
7. Procédures d'installation 7.1 Comment fabriquer un câble réseau CAT6 Respecter la norme IEEE-568B : 1-Orange/blanc 5-Bleu/blanc 2- Orange 6-Vert 3-Vert/blanc 7-Brun/blanc 4-Bleu 8-Marron 7.2 Diagrammes de connexion Distance : 120 m max. pour une connexion "one-to-many", 200 m max. pour une connexion "one-to-one". 7.2.1 Connexion individuelle... - Page 13 7.2.2 Cascade (par commutateur de réseau) : En utilisant le commutateur/routeur LAN pour réaliser une extension illimitée. 7.2.3 Connexion un à plusieurs : En utilisant un commutateur de réseau, un émetteur vers plusieurs récepteurs pour réaliser la fonction de prolongateur et de séparateur.
-
Page 14: Guide De L'utilisateur Ir
7.3 Guide de l'utilisateur IR 1. Branchez le câble d'extension du blaster IR dans le port de sortie IR de l'émetteur (TX), branchez le câble d'extension du récepteur IR dans le port d'entrée IR du récepteur (RX). 2. L'émetteur du câble d'extension du blaster IR doit être aussi proche que possible de la fenêtre de réception IR de l'appareil source. - Page 15 Q : L'écran affiche "Veuillez vérifier le signal d'entrée TX". 1) Veuillez vérifier s'il y a une entrée de signal HDMI sur TX 2) Essayez de connecter la source de signal directement à l'appareil d'affichage pour voir si le signal sort de l'appareil source ou changez le câble HDMI de la source de signal et réessayez.
