Kit d'Extension HDMI
HDBaseT™ 3.0, 100 m
Manuel
DS-55523

Publicité

Table des Matières
loading

Manuels Connexes pour Digitus DS-55523

Sommaire des Matières pour Digitus DS-55523

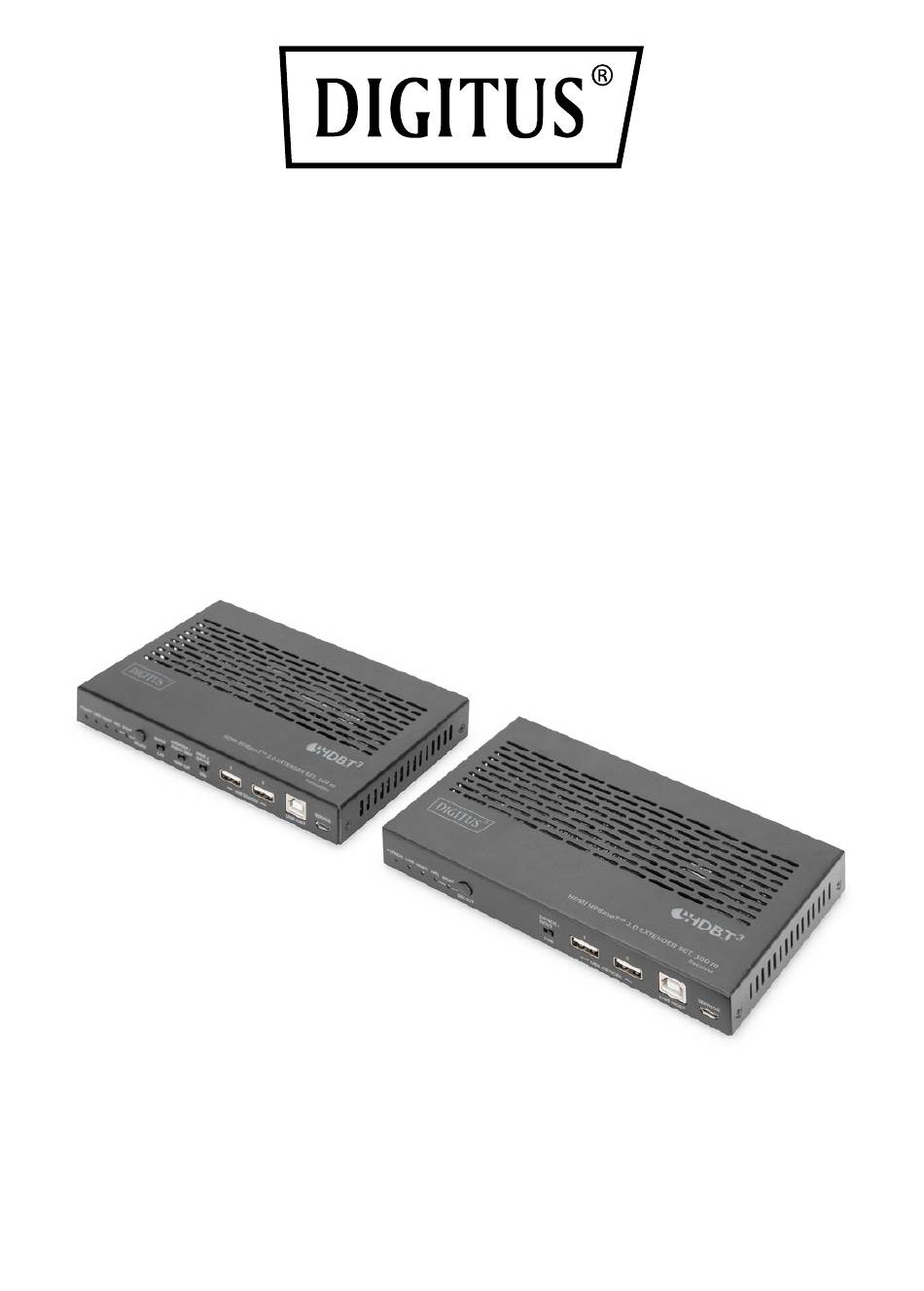

  • Page 1 Kit d’Extension HDMI HDBaseT™ 3.0, 100 m Manuel DS-55523...

  • Page 2: Table Des Matières

    Sommaire 1. Introduction ................3 2. Fonctionnalités principales ............4 3. Contenu de la livraison ............4 4. Caractéristiques du produit ............. 5 5. Vue d'ensemble du produit ............. 7 5.1 Émetteur ................7 5.2 Récepteur ................9 6. Commutation des entrées & sorties ........11 6.1 Embedding et de-embedding audio ........

  • Page 3: Introduction

    équipement. 1. Introduction Le kit d'extension DIGITUS® HDMI HDBaseT™ 3.0 permet de transmettre des signaux AV non compressés en 4K/60Hz, 4:4:4 à 18 Go/s sur une distance de 100 m via des câbles Cat. 6a (ou ultérieurs).

  • Page 4: Fonctionnalités Principales

    2. Fonctionnalités principales 1. Technologie HDBaseT™ 3.0 2. HDMI 2.0b, HDCP 2.2 3. Transmission de signaux non compressés en 4K/60Hz, 4:4:4 à 18 Go/s 4. Distance de transmission jusqu'à 100 m via des câbles Cat. 6a (ou plus) 5. 2 ports USB A 2.0 sur chaque appareil pour la fonction KVM (clavier, souris, webcam), la connexion de périphériques de stockage de données USB, etc.

  • Page 5: Caractéristiques Du Produit

    4. Caractéristiques du produit 1. Technologie HDBaseT™ 3.0 2. Prise en charge de la fonction eARC/ARC (le son est renvoyé sur la connexion HDMI IN, la connexion HDMI OUT – uniquement l’audio – et la connexion SPDIF OUT de l'émetteur) 3.
  • Page 6 6. Connexions de l’unité réceptrice : 1 x sortie HDMI (eARC, ARC) – sortie AV pour la télévision  avec eARC, ARC 1 x entrée RJ45 (HDBaseT™ 3.0) – raccordement du câble  réseau Cat. 2 x port USB A 2.0 pour la fonction KVM (clavier, souris, ...

  • Page 7: Vue D'ensemble Du Produit

    5. Vue d'ensemble du produit 5.1 Émetteur N° Description Bouton Permet de basculer entre le mode ARC et « SELECT » le mode SPDIF Basculé vers la gauche, le port L/R Commutateur IN/OUT devient le port embedding audio L/R IN/OUT Basculé...
  • Page 8 USB 2.0 Port hôte d'extension USB connecté au PC Type B SERVICE Port mis à jour firmware Indicateur Power LED, LINK LED, VIDEO LED, ARC LED, d'état SPDIF LED Deux ports pour périphériques USB, USB 2.0 permettant de connecter un disque dur, Type A une souris ou un clavier Port d'entrée du signal HDMI, connecté...

  • Page 9: Spdif Out

    Port réseau 1G Port réseau 10G, connecté au port HDBT IN du récepteur avec un câble Cat. 6a/7 Il HDBT OUT est utilisé pour la transmission de divers signaux SPDIF OUT Port de sortie optique Port d'entrée du signal IR, connecté au IR IN câble IR du récepteur Port de sortie du signal IR, connecté...
  • Page 10 USB 2.0 Port hôte d'extension USB connecté au PC Type B SERVICE Port mis à jour firmware Indicateur Power LED, LINK LED, VIDEO LED, ARC LED, d'état SPDIF LED Deux ports pour périphériques USB, USB 2.0 permettant de connecter un disque dur, Type A une souris ou un clavier Port de sortie loop out du signal HDMI,...

  • Page 11: Commutation Des Entrées & Sorties

    Port d'entrée du signal IR, connecté au IR IN câble IR du récepteur Port de sortie du signal IR, connecté au IR OUT câble du blaster IR 6. Commutation des entrées & sorties L’Extenseur peut passer en mode ARC/SPDIF en appuyant sur le bouton SELECT sur le panneau avant de l'émetteur et du récepteur.
  • Page 12 Situation 3 : Réglez l’Extenseur sur le mode ARC. Puis faites basculer le commutateur LOOP OUT/AUDIO ONLY vers la droite, le port HDMI OUT de l'émetteur est réglé sur AUDIO ONLY. Situation 4 : Réglez l’Extenseur sur le mode ARC. Puis faites basculer le commutateur LOOP OUT/AUDIO ONLY vers la gauche, le port HDMI OUT de l'émetteur est réglé...

  • Page 13: Embedding Et De-Embedding Audio

    Situation 6 : Réglez l’Extenseur sur le mode eARC. Puis faites basculer le commutateur LOOP OUT/AUDIO ONLY vers la gauche, le port HDMI OUT de l'émetteur est réglé sur LOOP OUT. Remarque : En mode eARC, le port SPDIF OUT peut seulement émettre l'audio jusqu’au 5.1 6.1 Embedding et de-embedding audio L’émetteur prend en charge l’embedding et le de-embedding audio.

  • Page 14: Utilisations Du Mode Usb

    6.2 Utilisations du mode USB L’Extenseur prend en charge la norme USB 2.0, et Host/Device est configurable. Mode 1 : Transmission USB de TX vers RX Basculez le commutateur USB HOST/DEVICE sur la gauche, puis éteignez et redémarrez l'émetteur pour passer en mode USB Host. Dans le même temps, basculez le commutateur USB DEVICE/HOST sur la gauche, puis éteignez et redémarrez le récepteur pour passer en mode USB Device.

  • Page 15: Détail De La Broche Ir

    6.3 Détail de la broche IR Définition des broches du récepteur IR et du blaster comme indiqué ci-dessous Blaster IR – Signal IR Récepteur IR Masse Alimentation 12 V Remarque : Lorsque l'angle entre le récepteur IR et la télécommande est de ±45°C, la distance de transmission est de 0-5 mètres, lorsque l'angle entre le récepteur IR et la télécommande est de ±90°C, la distance de transmission est de 0-8 mètres.
  • Page 16 Avertissement Les termes HDMI, HDMI High-Definition Multimedia Interface et le logo HDMI® sont des marques commerciales déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays. ASSMANN Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité...
