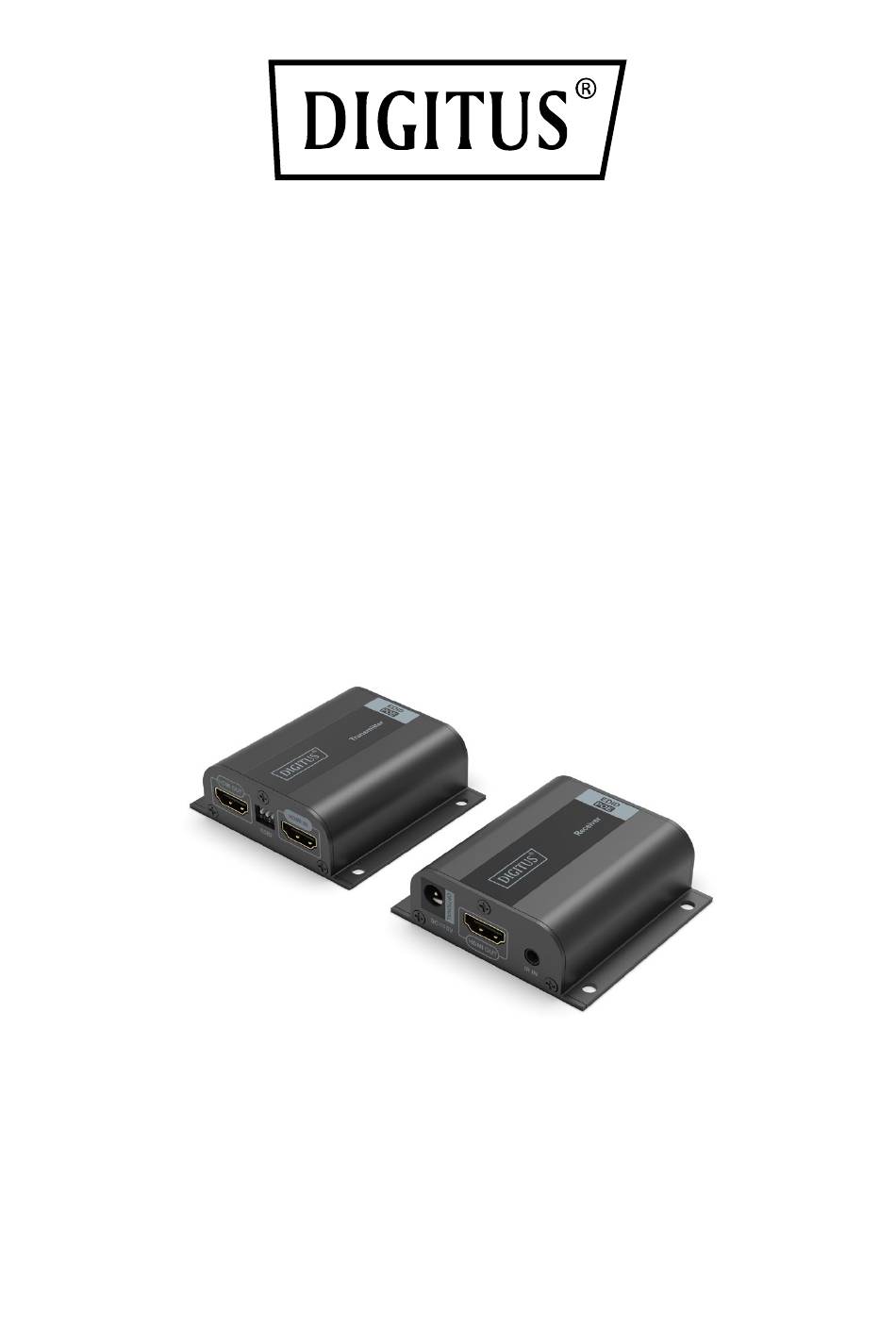

- Page 1 Kit de rallonge HDMI, Full HD, 50 m Guide d'installation rapide DS-55100-1 Rev.3...
- Page 2 Table des matières Présentation du produit ............3 Caractéristiques ..............3 Contenu de l’emballage ............4 Spécification ................ 4 Présentation du panneau de commande ......4 Connexion ................6 Conditions d’installation requises ........6 Paramètres de l’EDID ............6...
- Page 3 1. Présentation du produit Le Digitus Kit d'extension HDMI Full HD est une solution d'extension de réseau jusqu'à 50 m qui permet de répondre aux exigences les plus élevées. Les signaux vidéo et audio numériques sont transmis sur une longueur maximale de 50 mètres.
- Page 4 3. Contenu de l’emballage 1x extenseur HDMI – unité émettrice • 1x extenseur HDMI – unité réceptrice • 1x bloc d’alimentation: 5 VCC / 2 A • • 1x unité émettrice IR • 1x unité réceptrice IR 1x mode d'emploi •...
- Page 5 Sortie de signal IR pour le raccordement de la rallonge ① de l'émetteur IR Entrée de signal RJ45 ② Voyant LED pour la transmission du signal HDMI: ③ S'allume en permanence lors de la transmission d'un signal HDMI et clignote lorsqu'aucun signal n'est transmis Bouton Reset ④...
- Page 6 6. Connexion Extenseur HDMI – Source HDMI récepteur Extenseur HDMI – Sortie HDMI émetteur Périphérique Câble Cat. 6/6a/7 d'affichage HDMI 7. Conditions d’installation requises Périphérique source HDMI Périphérique d'affichage HDMI Câble UTP/STP Cat. 6/6a/7 conforme à la norme ANSI/TIA-568 8. Paramètres de l’EDID État du commutateur Données EDID Commutateur...
- Page 7 1080i à 60 Hz, 2.1 canaux 1080i à 60 Hz, 7.1 canaux 1080p à 60 Hz, 2.1 canaux 1080p à 60 Hz, 7.1 canaux Lit et enregistre l'EDID du HDMI Loop Out du téléviseur Norme EDID: 1080p 3D, 2.1 canaux Réglez la résolution du périphérique source sur «...
- Page 8 écran n'est connecté à la sortie HDMI, l'appareil source restitue les dernières données EDID enregistrées. Il s'agit d'un produit de Classe A. Cet appareil peut provoquer des interférences radio dans un environnement domestique. Dans ce cas, l'utilisateur doit prendre certaines mesures adéquates.
