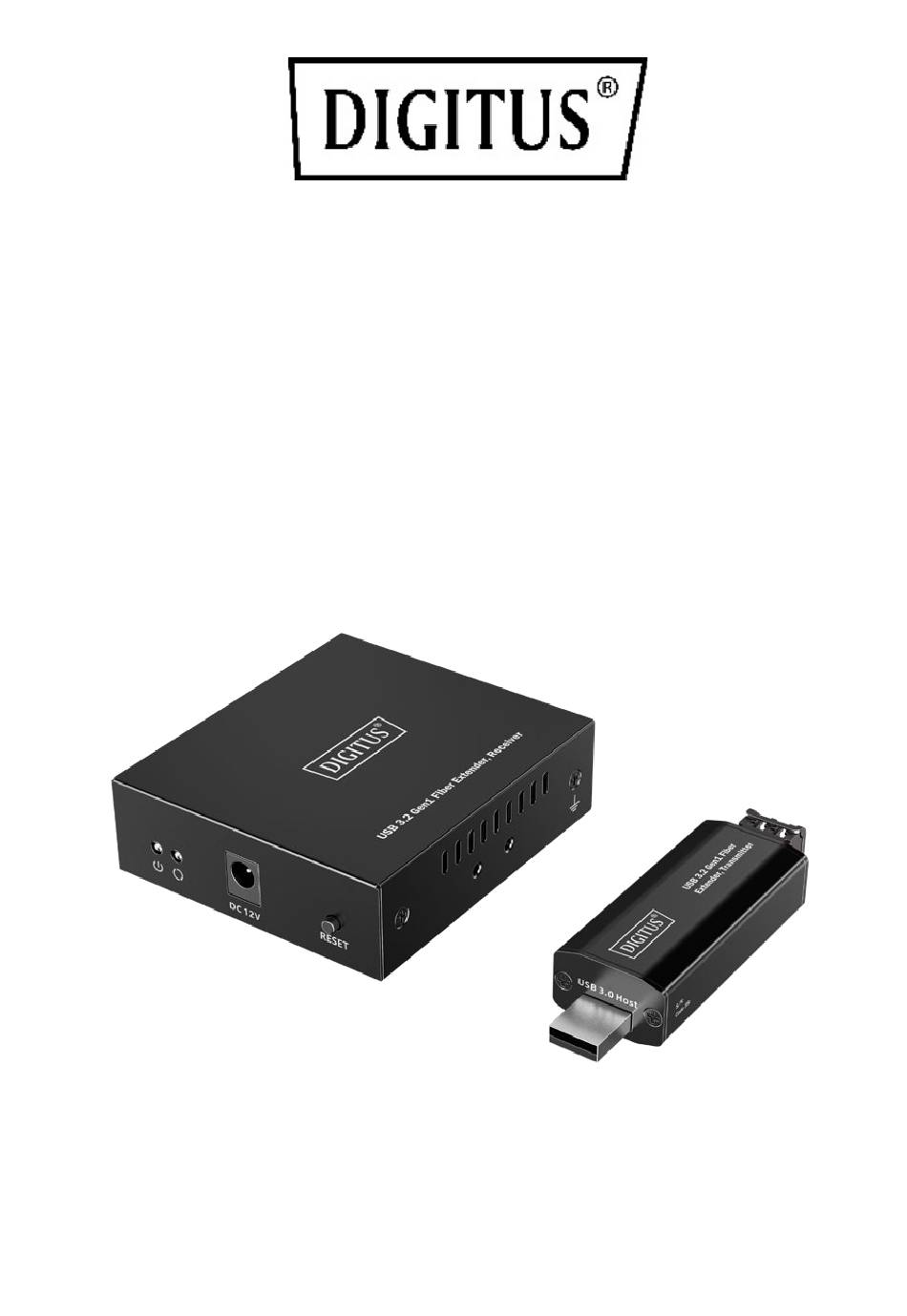

- Page 1 USB 3.2 Gen1 Fiber Extender, 5 Gbps, 4 Ports: 3x USB-A / 1x USB-C, 300m Guide d'installation rapide DA-73122...
-
Page 2: Table Des Matières
Table des matières Introduction .............. 3 Caractéristiques techniques ........4 Contenu de l'emballage ..........4 Spécifications ............5 Montage mural ............7 Ports et interfaces ............. 7 Schéma de connexion ..........9 Q&R ................ 10 Instructions de sécurité importantes: Pour éviter tout risque d'électrocution, veillez à ce que tous •... -
Page 3: Introduction
Dites adieu aux limites des câbles USB traditionnels - Avec ce prolongateur Digitus USB 3.2 Gen1, vous pouvez placer vos périphériques USB là où vous en avez besoin sans compromettre les performances. -
Page 4: Caractéristiques Techniques
2. Caractéristiques techniques Extension USB jusqu'à 300 m: étend les signaux USB • jusqu'à 300 m (via un câble en fibre optique multimode LC) sans perte de signal. L'unité émettrice est alimentée par le PC hôte - Aucun • bloc d'alimentation supplémentaire n'est nécessaire Quatre ports USB: Hub USB multifonctionnel - Permet de •... -
Page 5: Spécifications
2x Module SFP multimode • 1x Câble en fibre optique multimode 10m • • 1x Bloc d'alimentation (DC 12V/2A) 1,5m 1x Matériel de montage mural (supports, vis) • 1x vis de mise à la terre • 1x Guide d'installation rapide •... - Page 6 2x Indicateur d'état de marche 4x sortie USB (USB 3.2 Gen1) - 3x USB-A & 1x USB-C connexion souris, disque dur, clavier, imprimante, caméras, etc. 1x Sortie SFP+ - Connexion de module Connexions de STP+ 10G l'unité 1x Connexion à l'alimentation réceptrice (RX) électrique (DC 12V/2A) - Connexion d'alimentation externe...
-
Page 7: Montage Mural
5. Montage mural Choisissez la position de montage mural et fixez les oreilles de montage à l'appareil conformément au diagramme. 6. Ports et interfaces Émetteur (TX) Indicateur Toujours en marche: Sous tension Éteint: Hors tension puissance SFP+ Entrée Insérer le module de fibre optique du signal SFP+ 10G... - Page 8 Voyant éteint : L'émetteur et le récepteur n'ont pas établi de connexion. Indicateur Allumé en permanence : La d'état communication par fibre optique entre l'émetteur et le récepteur est réussie Port USB Connecter le port USB 3.0 du PC Host 3.0 hôte, compatible avec USB 3.2 Gen1 Récepteur (RX)
-
Page 9: Schéma De Connexion
SFP+ Interface de Insérer le module de fibre optique sortie des SFP+ 10G signaux Connexion à un périphérique USB 3.0, tel qu'une imprimante, un Port USB 3.0 appareil photo, un scanner, une clé USB, etc. 7. Schéma de connexion Connexion individuelle... -
Page 10: Q&R
Instructions de connexion 1. Connectez l'émetteur au PC hôte via un câble USB et connectez les périphériques USB au récepteur via des câbles USB. 2. Connectez chaque module SFP à l'unité d'émission et de réception et connectez l'émetteur et le récepteur à l'aide d'un câble à... - Page 11 Par la présente, ASSMANN Electronic GmbH déclare que la déclaration de conformité fait partie du contenu de l'envoi. Si la déclaration de conformité est manquante, vous pouvez la demander par courrier à l'adresse du fabricant mentionnée ci- dessous. info@assmann.com Assmann Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid Allemagne...
