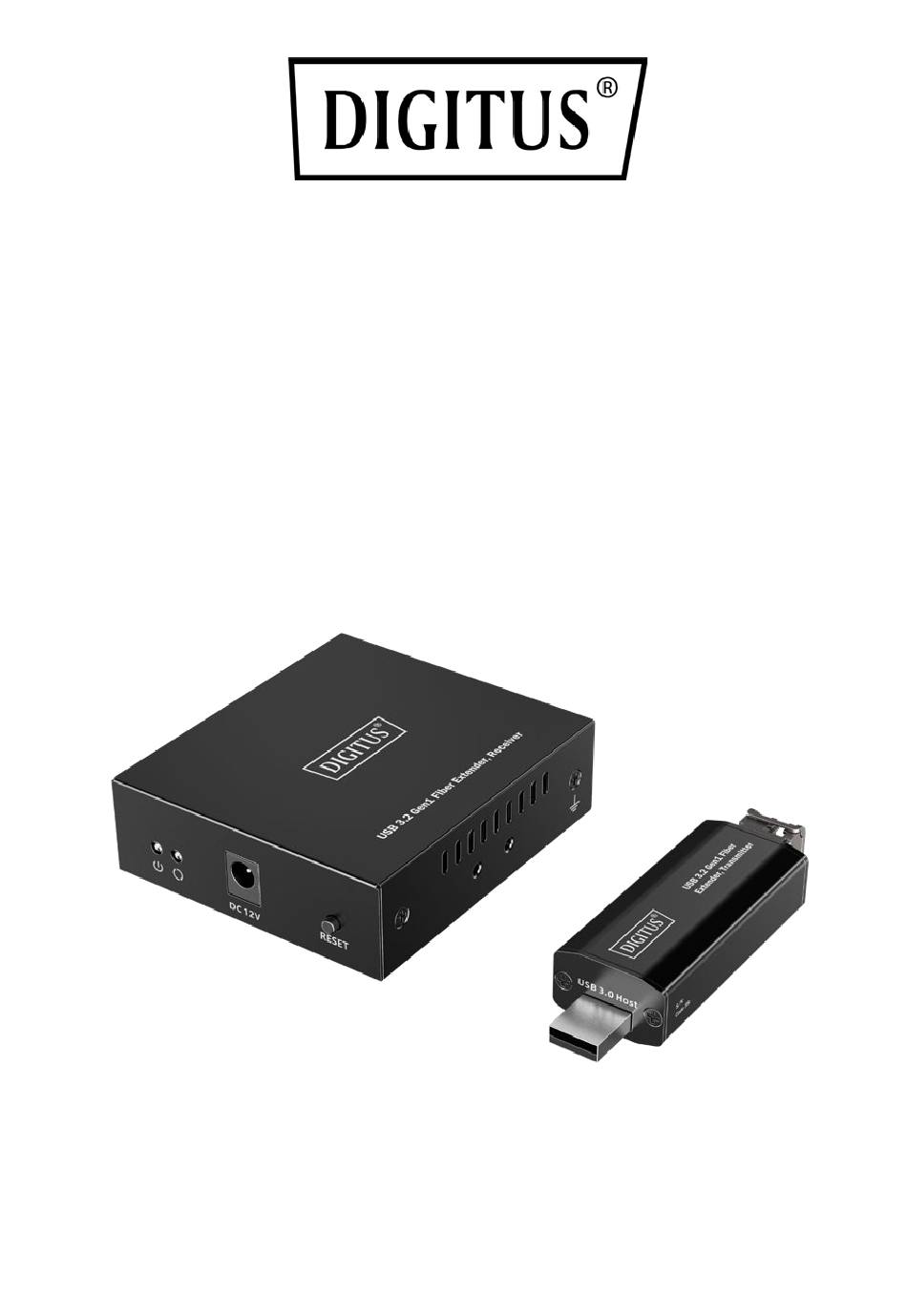

- Page 1 USB 3.2 Gen1 fiber extender, 5 Gbps, 4 Ports: 3x USB-A / 1x USB-C, 20km Guide d'installation rapide DA-73123...
-
Page 2: Table Des Matières
Table des matières Introduction .............. 3 Caractéristiques techniques ........4 l'emballage ..............4 Spécifications ............5 Montage mural ............7 Ports et interfaces ............. 7 Schéma de connexion ..........9 Q&R ................ 10 Instructions de sécurité importantes: Pour éviter tout risque d'électrocution, veillez à ce que tous les •... -
Page 3: Introduction
Dites adieu aux limites des câbles USB traditionnels - Avec ce prolongateur Digitus USB 3.2 Gen1, vous pouvez placer vos périphériques USB là où vous en avez besoin sans compromettre les performances. -
Page 4: Caractéristiques Techniques
2. Caractéristiques techniques Extension USB sur 20 km: Etend les signaux USB jusqu'à 20 • km (via un câble en fibre optique LC monomode) sans perte de signal. L'unité émettrice est alimentée par le PC hôte - Aucun • bloc d'alimentation supplémentaire n'est nécessaire Quatre ports USB: Hub USB multifonctionnel - Permet de •... -
Page 5: Spécifications
2x Module SFP monomode • 1x Câble à fibre optique monomode 10m • • 1x Bloc d'alimentation (DC 12V/2A) 1,5m 1x Matériel de montage mural (supports, vis) • 1x vis de mise à la terre • 1x Guide d'installation rapide •... - Page 6 2x Indicateur d'état de marche 4x Sortie USB (USB 3.2 Gen1) - 3x USB-A & 1x USB-C connexion souris, disque dur, clavier, imprimante, caméras, etc. 1x Sortie SFP+ - Connexion de module Connexions de STP+ 10G l'unité 1x Connexion à l'alimentation réceptrice (RX) électrique (DC 12V/2A) - Connexion d'alimentation externe...
-
Page 7: Montage Mural
5. Montage mural Choisissez la position de montage mural et fixez les oreilles de montage à l'appareil conformément au diagramme. 6. Ports et interfaces Émetteur (TX) Toujours en marche: Sous Indicateur de tension puissance Éteint: Hors tension SFP+ Entrée du Insérer le module de fibre signal optique SFP+ 10G... - Page 8 Voyant éteint: L'émetteur et le récepteur n'ont pas établi de connexion. Indicateur Allumé en permanence : La d'état communication par fibre optique entre l'émetteur et le récepteur est réussie Connecter le port USB 3.0 de Port USB Host l'ordinateur hôte, compatible avec USB 3.2 Gen1 Récepteur (RX)
-
Page 9: Schéma De Connexion
Alimentation Connecter avec l'adaptateur de électrique courant DC 12V/2A SFP+ Sortie Insérer le module de fibre optique de signal SFP+ 10G Connexion à un périphérique USB 3.0, tel qu'une imprimante, un Port USB 3.0 appareil photo, un scanner, une clé USB, etc. -
Page 10: Q&R
2. Connectez chaque module SFP à l'unité d'émission et de réception et connectez l'émetteur et le récepteur à l'aide d'un câble à fibre optique LC. 3. Branchez le bloc d'alimentation sur le récepteur pour commencer. 8. Q&R Q : Le périphérique USB n'est pas reconnu lorsqu'il est connecté... - Page 11 Par la présente, ASSMANN Electronic GmbH déclare que la déclaration de conformité fait partie du contenu de l'envoi. Si la déclaration de conformité est manquante, vous pouvez la demander par courrier à l'adresse du fabricant mentionnée ci- dessous. info@assmann.com Assmann Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid Allemagne...
