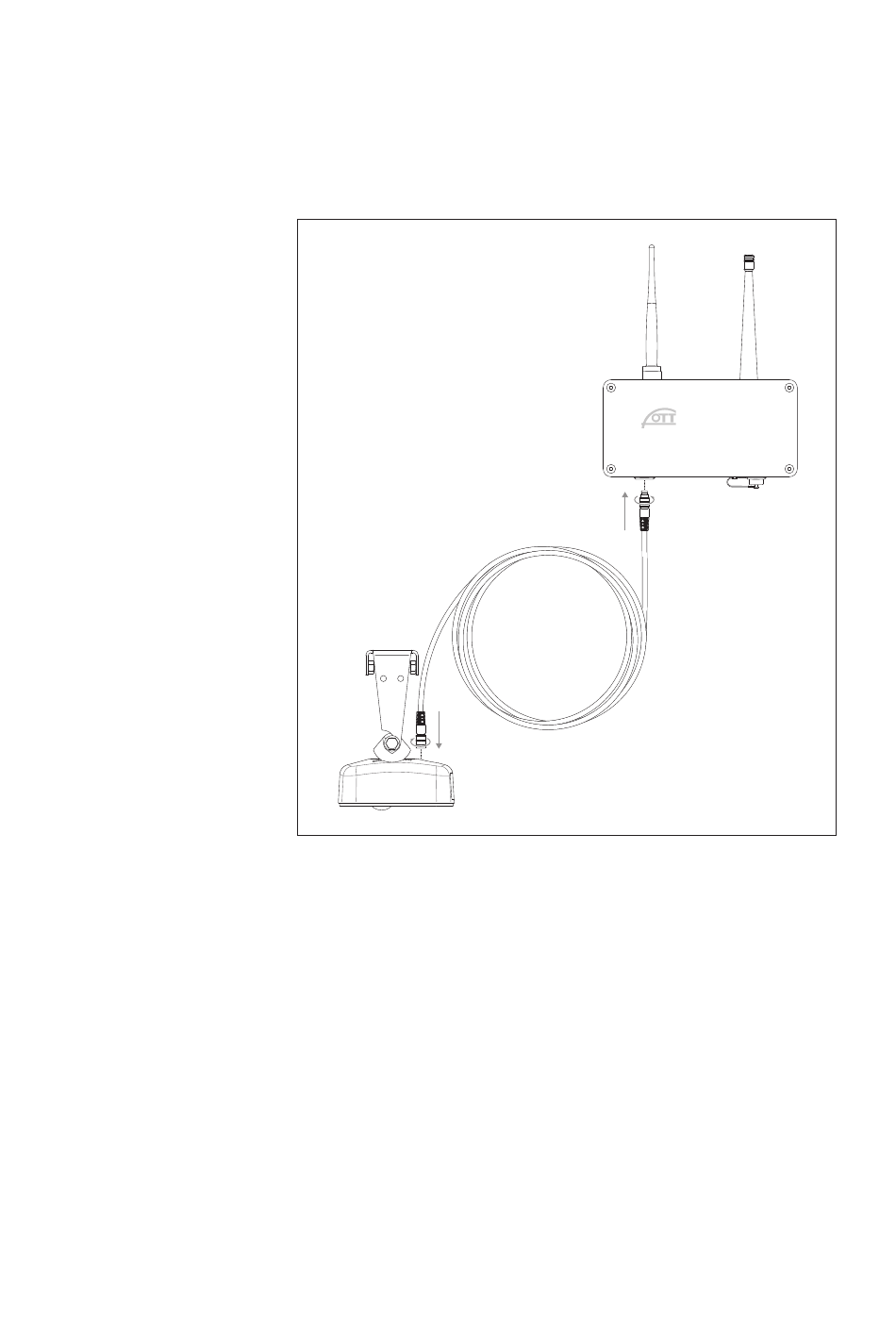

Fig. 7 : Connexion du capteur radar
OTT RLS 500 à l'OTT SensorLink 1000.
16
5.4 Connexion du capteur radar OTT RLS 500
La connexion électrique s'effectue via un câble de raccordement confectionné en
usine avec des connecteurs subminiatures M9. Le câble de raccordement sert à la
fois à l'alimentation et à la transmission des données.
■
Positionnez correctement la fiche de câble (tenez compte de l'ergot de codage)
et placez-la sur la prise de l'OTT SensorLink 1000 ; voir Figure 7, étape 1
■
Serrez l'écrou de raccordement à la main ; voir Figure 7, étape 2.
OTT SensorLink 1000
Prise de
1.
2.
câble
OTT RLS 500
1.
Câble de raccordement
2, 4, 8 ou 20 mètres
SensorLink 1000
2.
Fiche de câble
