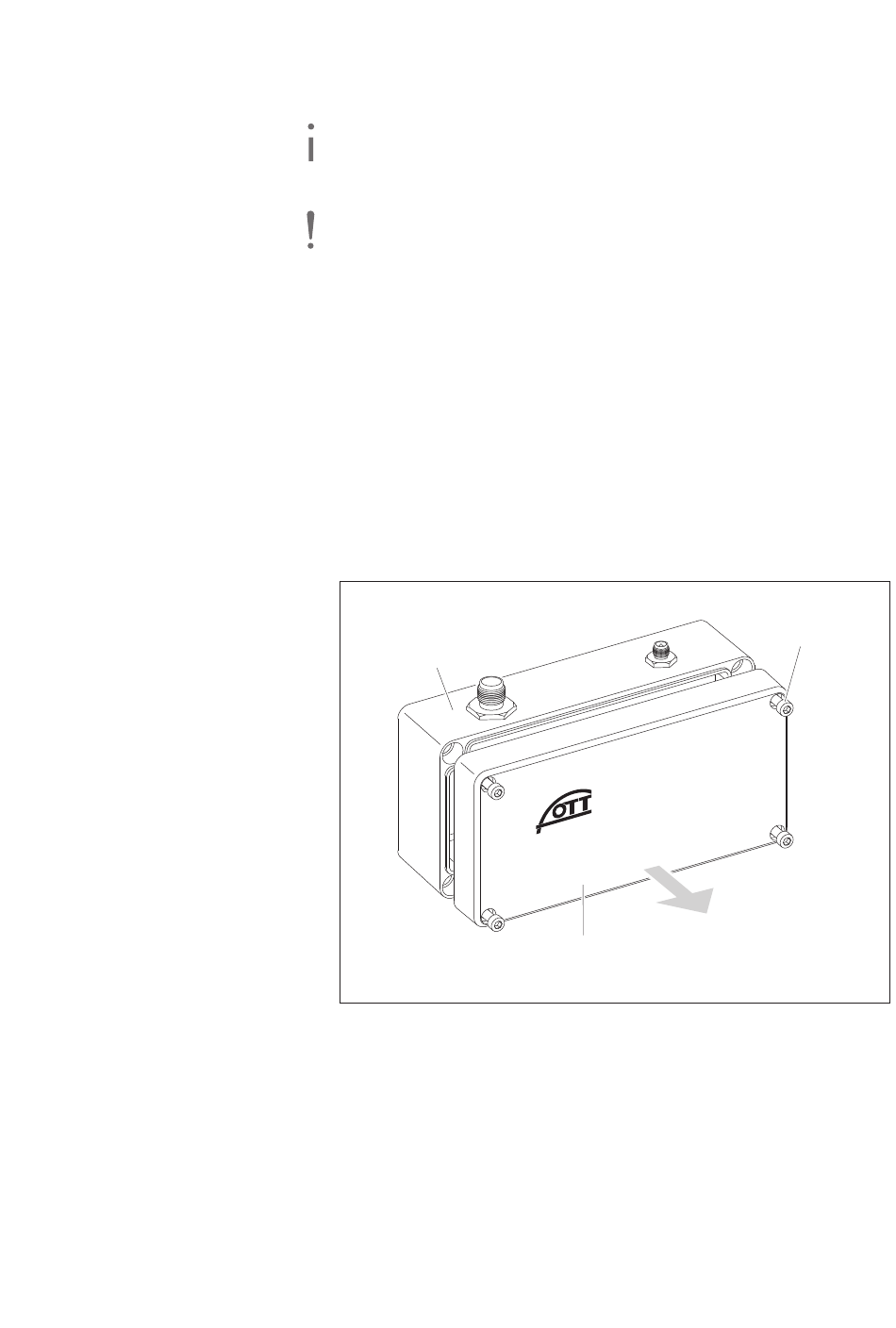

Fig. 2 : Retrait du couvercle du boîtier de
l'OTT SensorLink 1000.
5.1 Insertion de la carte SIM
Pour la communication et la transmission de données via le réseau de téléphonie
mobile, vous avez besoin d'une carte SIM appropriée pour le modem de téléphonie
mobile intégré au collecteur de données OTT SensorLink 1000 (type mini-carte SIM).
Remarque : insérez la carte SIM avant d'installer l'OTT SensorLink 1000. Cela
offre l'avantage de pouvoir le faire confortablement sur une table de travail (à
l'intérieur), indépendamment des conditions météorologiques.
Attention :
▶
N'insérez la carte SIM que dans des conditions ambiantes parfaitement sèches.
Si possible, effectuez l'opération à l'intérieur (par exemple, dans un atelier).
Aucune humidité ne doit pénétrer dans le boîtier de l'appareil !
▶
Procédez avec précaution lorsque vous travaillez à l'intérieur du boîtier de
l'appareil et ne touchez aucun composant électronique sur la carte de circuit
imprimé.
Pour insérer la carte SIM
■
Desserrez les quatre vis à six pans creux (3 mm ; imperdables) du couvercle du
boîtier.
■
Soulevez le couvercle du boîtier et déposez-le avec précaution à droite de la
partie inférieure du boîtier ; ce faisant, évitez toute traction sur le câble de rac-
cordement de la batterie au lithium/de la batterie NiMH.
■
Débranchez temporairement la batterie au lithium/batterie NiMH
(voir chapitre 6.2).
Partie inférieure
du boîtier
■
Poussez le verrou du support de carte SIM en direction des deux prises de
montage (Sensor/Power) ; voir Figure 3 à gauche, étape 1.
■
Relevez le support de carte SIM ; voir Figure 3 à gauche, étape 2.
■
Ne touchez pas les contacts dorés de la carte SIM lors de son insertion !
Insérez la carte SIM dans le support de carte SIM (le coin biseauté est orienté
vers la gauche) ; voir Figure 3 au milieu. Veillez à ce que la carte SIM soit
complètement insérée.
k 1 0 0
o r L i n
S e n s
d
b r a n
M e t
y d r o
T T H
a n O
o r
S e n s
Couvercle
du boîtier
Vis à six pans creu (4 x)
