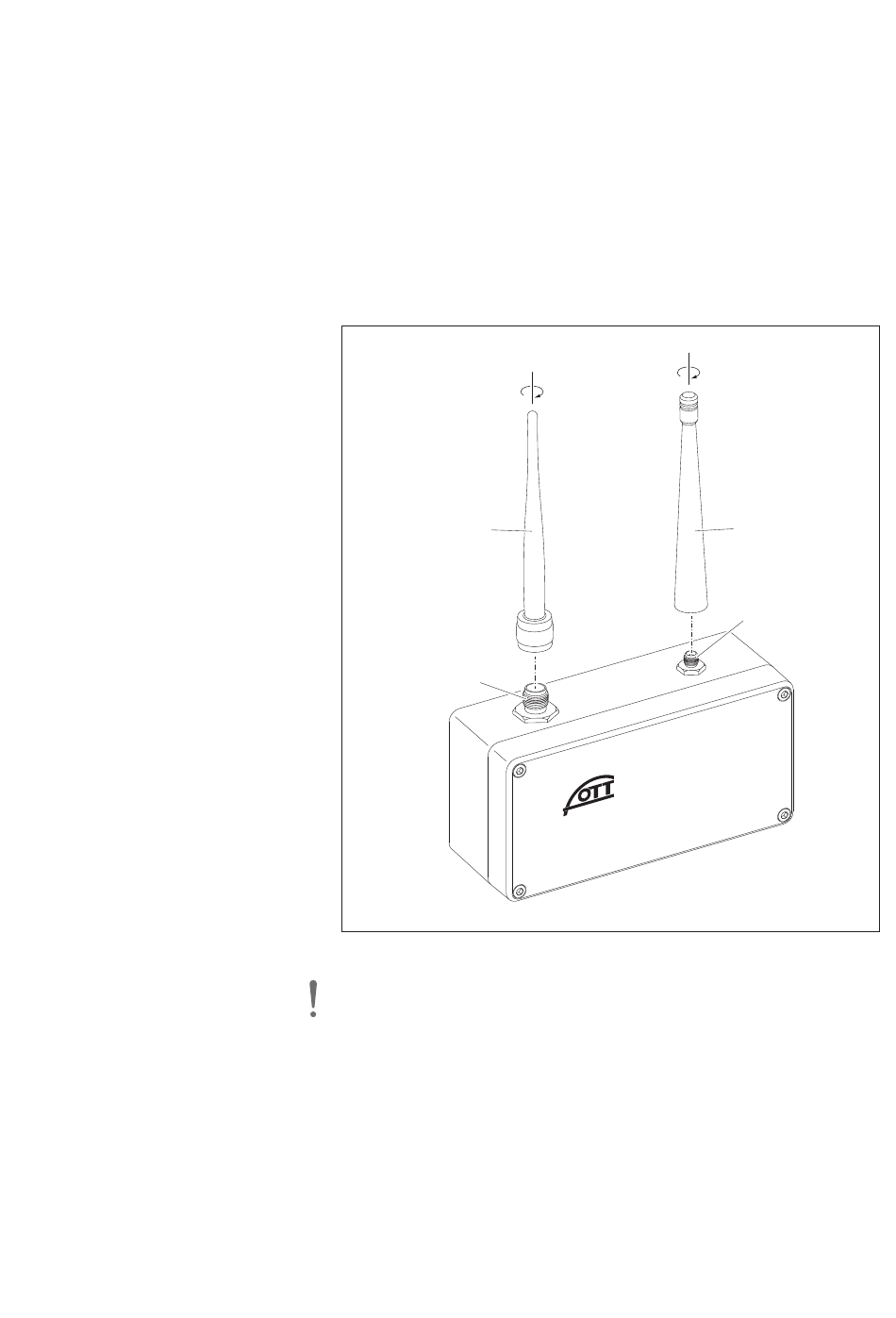

Fig. 4 : Connexion de l'antenne de télépho-
nie mobile et de l'antenne Bluetooth à
l'OTT SensorLink 1000.
5.2 Connexion de l'antenne de téléphonie mobile et de l'antenne
Bluetooth
Les deux antennes à tige courte pour la téléphonie mobile et le Bluetooth sont
comprises dans la livraison du collecteur de données OTT SensorLink 1000. Elles
ne sont pas raccordées à la livraison et sont jointes séparément dans l'emballage
de transport.
Pour connecter l'antenne de téléphonie mobile et l'antenne
Bluetooth
■
Vissez avec précaution l'antenne de téléphonie mobile sur la connexion
d'antenne gauche ; pour cela, n'utilisez pas d'outil.
■
Vissez avec précaution l'antenne de téléphonie Bluetooth sur la connexion
d'antenne droite ; pour cela, n'utilisez pas d'outil.
Antenne de
téléphonie mobile
Connexion d'antenne
de téléphonie mobile
Attention : n'utilisez pas d'autres antennes que les deux antennes à tige courte
fournies par l'usine. N'utilisez pas non plus de rallonges pour connecter les
antennes. Cela rendrait caduque l'agrément radiotechnique nécessaire à l'utilisa-
tion.
k 1 0 0
o r L i n
S e n s
d
t b ra n
ro M e
T H y d
a n O T
P o w e
r
S e n s o
Antenne
Bluetooth
Connexion d'antenne
Bluetooth
