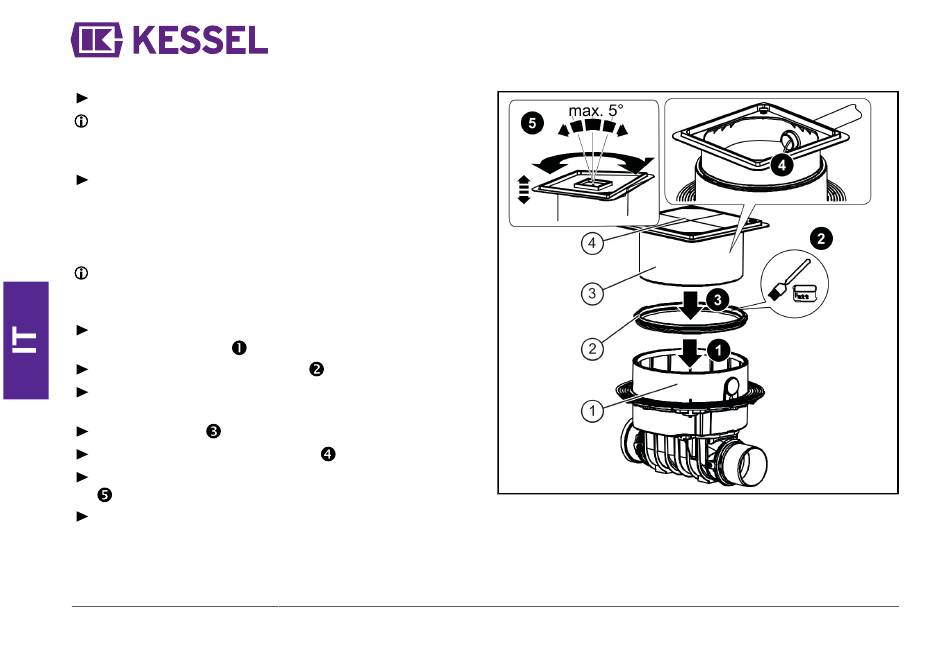

Montaggio del rialzo
Accorciare il rialzo secondo necessità.
Per l'accorciamento, tenere conto della profondità di
innesto minima. Il rialzo deve sporgere all'interno di
circa 2,5 cm oltre alla guarnizione.
Se il tubo per cavi dovesse essere installato nel rialzo,
l'installazione dovrà essere eseguita con la sega a tazza
KESSEL, codice articolo 50101, o con una comune sega
a tazza Ø 60 mm e con la guarnizione per passante tubi,
codice articolo 850114.
In caso di impiego di una prolunga deve essere accer-
tato che il tubo per cavi venga posato al di sopra del
pavimento.
Appoggiare la guarnizione sul corpo base e verificare che
la sede sia corretta.
Ingrassare il/i labbro/i di tenuta.
Inserire l'eventuale prolunga. Rispettare le istruzioni in
dotazione.
Inserire il rialzo.
Inserire l'eventuale tubo per cavi.
In caso di necessità il rialzo può essere inclinato fino a 5°.
Successivamente, prestare attenzione alla sede corretta
del labbro di tenuta.
84 / 136
Istruzioni per l'installazione e l'uso
010-841E
