VDO Viewline Instructions De Montage page 12

ISTRUZIONI PER IL MONTAGGIO Viewline 85 mm
Indicatore della posizione timone

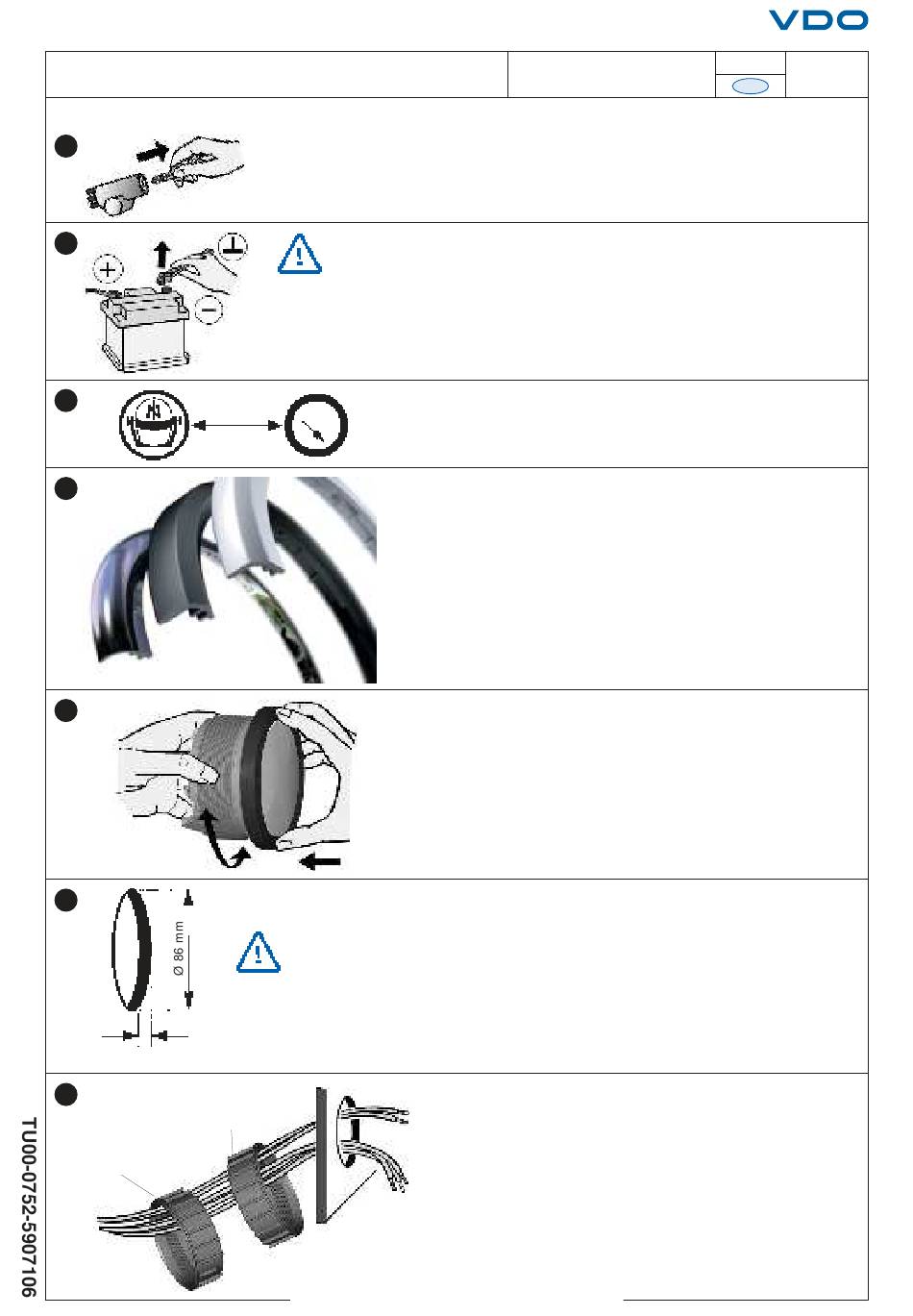

Procedura per il montaggio degli apparecchi Viewline VDO
1
2
3
4
5
6
2 ... 20 mm
7
oppure
or
ou
A
o
•
Prima di iniziare a lavorare staccare il morsetto del polo negativo della batteria per evitare il rischio
di corto circuito. Se il veicolo è dotato di batterie supplementari occorre staccare eventualmente anche
il polo negativo di tutte le batterie. I corti circuiti possono bruciare i cavi, far esplodere le batterie
e causare danni ad altri sistemi elettronici. Ricordarsi che staccando la batteria tutti i dati inseriti nella
memoria elettronica transitoria andranno persi e dovranno essere riprogrammati.
0,3 m
2
1
•
Non praticare fori né aperture di montaggio in sostegni o longheroni portanti o stabilizzanti!
•
Il punto in cui effettuare il montaggio deve avere uno spazio libero sufficiente dietro i fori o le aperture di mon-
taggio. La profondità di montaggio necessaria è di 65 mm.
• Praticare dei fori piccoli con il trapano, eventualmente ingrandirli con una fresatura conica, con una sega da
traforo, una sega a coda o con una lima e rifinirli. Sbavare i bordi. Attenersi assolutamente alle indicazioni di
sicurezza del produttore dell'utensile.
B
Salvo modifiche tecniche - Technical details subject to change
TU00-0752-5907106
Prima di iniziare a lavorare spegnere l'accensione ad
estrarre la chiave d'accensione. Eventualmente rimuo-
vere l'interruttore principale della corrente.
Staccare il polo negativo della batteria. Evitare che la
batteria possa erroneamente essere riaccesa.
Per montare l'apparecchio in prossimità di una busso-
la magnetica mantenere la distanza di protezione
dalla bussola.
In alternativa all'anello frontale fornito è possibile
montare i seguenti anelli:
Anello frontale piatto; nero
Anello frontale piatto; bianco
Anello frontale piatto; cromato
Anello frontale triangolare; nero
Anello frontale triangolare; bianco
Anello frontale triangolare; cromato
Anello frontale tondo; nero
Anello frontale tondo; bianco
Anello frontale tondo; cromato
Applicare il nuovo anello frontale all'apparecchio
e girarlo finché le sporgenze sull'anello non entrano
nelle scanalature della cassa, quindi premerlo finché
non è a livello della protezione in vetro.
Montaggio convenzionale. (L'apparecchio viene inserito
nel foro dalla parte anteriore).
Lo spessore del pannello può essere da 2 a 20 mm. Il
foro deve avere un diametro di 86 mm.
Per gli apparecchi da 85 mm è possibile montare il
dado di fissaggio in posizione A o B consentendo così
di fissare l'indicatore in diversi fori del pannello.
Versione A Foro pannello 80,5 – 81 mm.
Scanalatura circolare via dall'apparecchio
Versione B Foro pannello 85,5 – 86 mm.
Scanalatura circolare verso l'apparecchio
10/09
2
1-5
I
A2C53192911
A2C53192912
A2C53192910
A2C53192917
A2C53192920
A2C53192918
A2C53192913
A2C53192916
A2C53192914
