Midea M-Thermon HT MHC-V4WD2N7-E30 Manuel Technique page 86

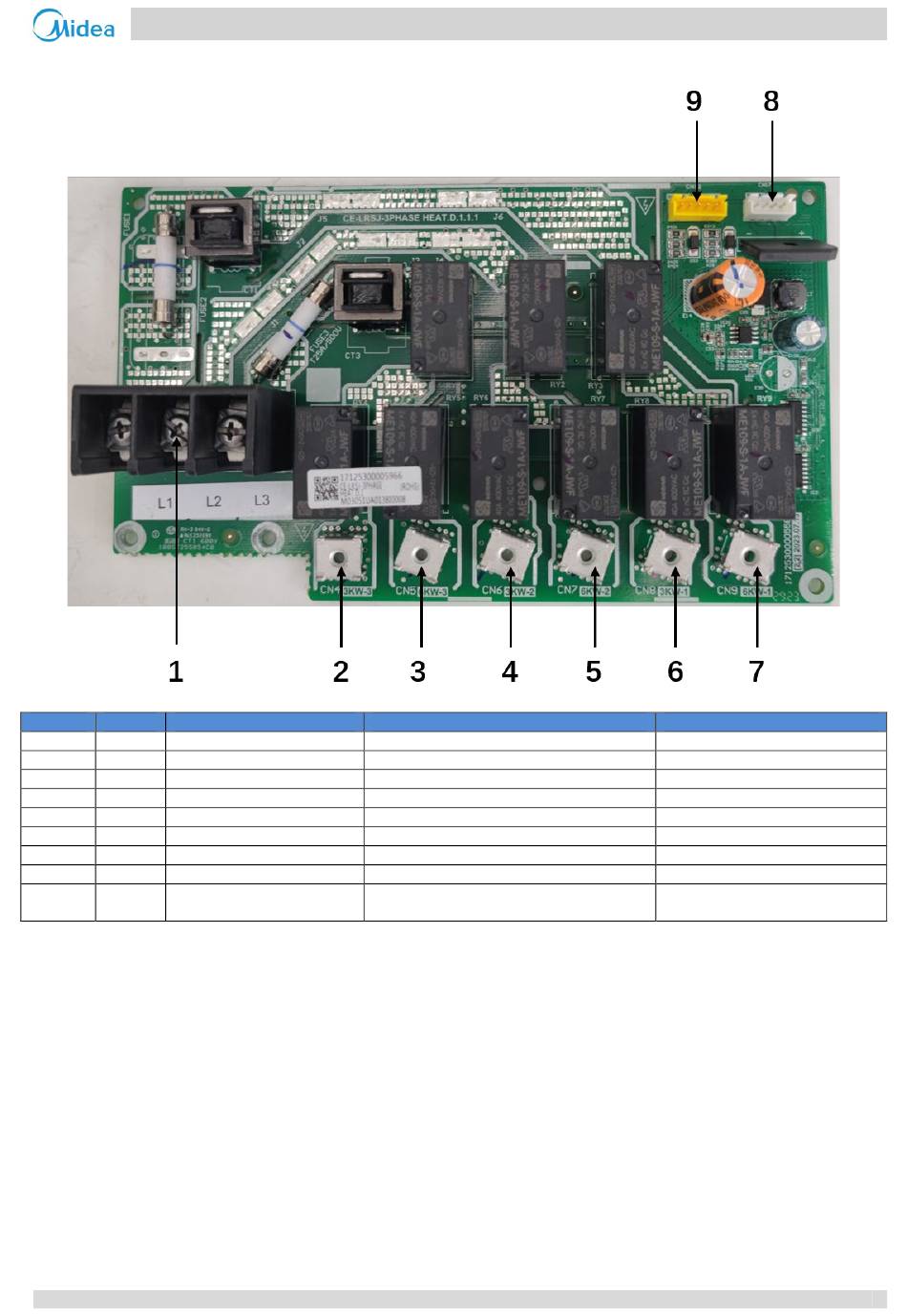

Carte PCB IBH 3Ph 9 kW
Étiquette Port
1 CN22
2 CN4
3 CN5
4 CN6
5 CN7
6 CN8
7 CN9
8 CN17
9 CN52
Code
L1 L2 L3
3KW-3
6KW-3
3KW-2
6KW-2
3KW-1
6KW-1
TRANS OUT
IBH1 IBH2 GND IA IB
Sommaire
Entrée d'alimentation L1/L2/L3 du PCB IBH
Puissance absorbée L3 de 3KW IBH
Puissance absorbée L3 de 6KW IBH
Puissance absorbée L2 de 3KW IBH
Puissance absorbée L2 de 6KW IBH
Puissance absorbée L1 de 3KW IBH
Puissance absorbée L1 de 6KW IBH
Sorties de transformateur vers IBH
Port de contrôle de la carte principale vers la
carte IBH
Série R290 M-Thermon HT
Tension
Tension phase à phase 380VAC
Tension phase à phase 380VAC
Tension phase à phase 380VAC
Tension phase à phase 380VAC
Tension phase à phase 380VAC
Tension phase à phase 380VAC
Tension phase à phase 380VAC
13.5VAC
5VDC (variable) ;
85
