5. Prise en charge de l'installation : Le support doit être soumis à
un test et à un essai de résistance à la corrosion à plus de 4
fois le poids de l'appareil avant utilisation.
6. Fixation pompe à chaleur : Lors de l'installation de la pompe à
chaleur, placez les connecteurs de tuyauterie de réfrigérant à
l'extérieur si possible. Lors de la fixation d'une pompe à
chaleur murale, la distance entre les deux côtés de l'unité et le
mur doit être supérieure à 65 cm, le bas de l'unité doit être à
plus de 1,8 m au-dessus du sol et une hauteur d'installation de
plus de 15 cm doit être maintenue sur le dessus de la pompe à
chaleur.
7. Installation de l'ODU : L'espace libre entre l'ODU et le mur
intérieur ne doit pas être inférieur à 75 cm. Connectez le câble
d'alimentation de la pompe à chaleur, le câble de signal et la
partie électrique de l'ODU et prenez les mesures d'isolation
appropriées. Assurez-vous d'établir une connexion à la terre.
8. Contrôle de la pression du réfrigérant ODU : Vérifiez si la
pression de décharge et la pression de retour d'air du
compresseur se situent dans une plage raisonnable (retour
d'air : 0,4–0,6 MPa ; décharge : 1,5–2,0 MPa).
9. Tuyaux de raccordement IDU et ODU : Il est interdit d'utiliser
des raccords amovibles pour les tuyaux de pompe à chaleur.
Évitez de poser les tuyaux de raccordement dans une zone
présentant des sources de flammes.
10. Mise sous vide du système : Utilisez une pompe à vide dédiée
aux réfrigérants combustibles pour mettre sous vide les
canalisations du système. Il est interdit d'utiliser des
réfrigérants pour la mise sous vide.
11. Test Run : Des tests doivent être effectués une fois
l'installation terminée. Lors des essais, effectuez des
inspections d'étanchéité au niveau des raccordements des
tuyauteries. Fermez hermétiquement la pièce où se trouve la
pompe à chaleur et vérifiez qu'il n'y a pas de fuites de
réfrigérant.
12. Inspection électrique : Effectuer un contrôle de mise à la terre
sur la tôle de la pompe à chaleur. Mettez hors tension et
effectuez un test de résistance d'isolement sur l'ensemble de
l'unité. La résistance d'isolement de la ligne sous tension à la
terre doit être supérieure à 10 MΩ.
Précautions à prendre pour les besoins de
maintenance
Principes de sécurité des installations
1. Les locaux d'installation doivent être maintenus ventilés.
2. Les flammes nues ou les sources de chaleur à haute
température dont la température est supérieure à 370°C,
comme le soudage ou le tabagisme, sont interdites.
3. Prendre des mesures antistatiques.
4. Choisissez un endroit pratique pour l'installation et l'entretien,
qui ne doit pas être un environnement proche de sources de
chaleur ou exposé à des matériaux inflammables ou explosifs.
5. Lors de l'installation de la pompe à chaleur, en cas de fuite de
fluide frigorigène, fermer immédiatement la vanne ODU. Tout
le personnel doit quitter la pièce et gérer la fuite 15 minutes
plus tard. Les produits endommagés doivent être transportés
vers le point de maintenance pour être traités. La soudure est
interdite dans les locaux de l'utilisateur.
6. Choisissez un endroit où une entrée et une sortie d'air
uniformes de la pompe à chaleur peuvent être garanties.
7. Gardez les deux côtés de la zone située sous l'unité éloignés
des appareils électriques, des interrupteurs, des prises et
d'autres éléments.

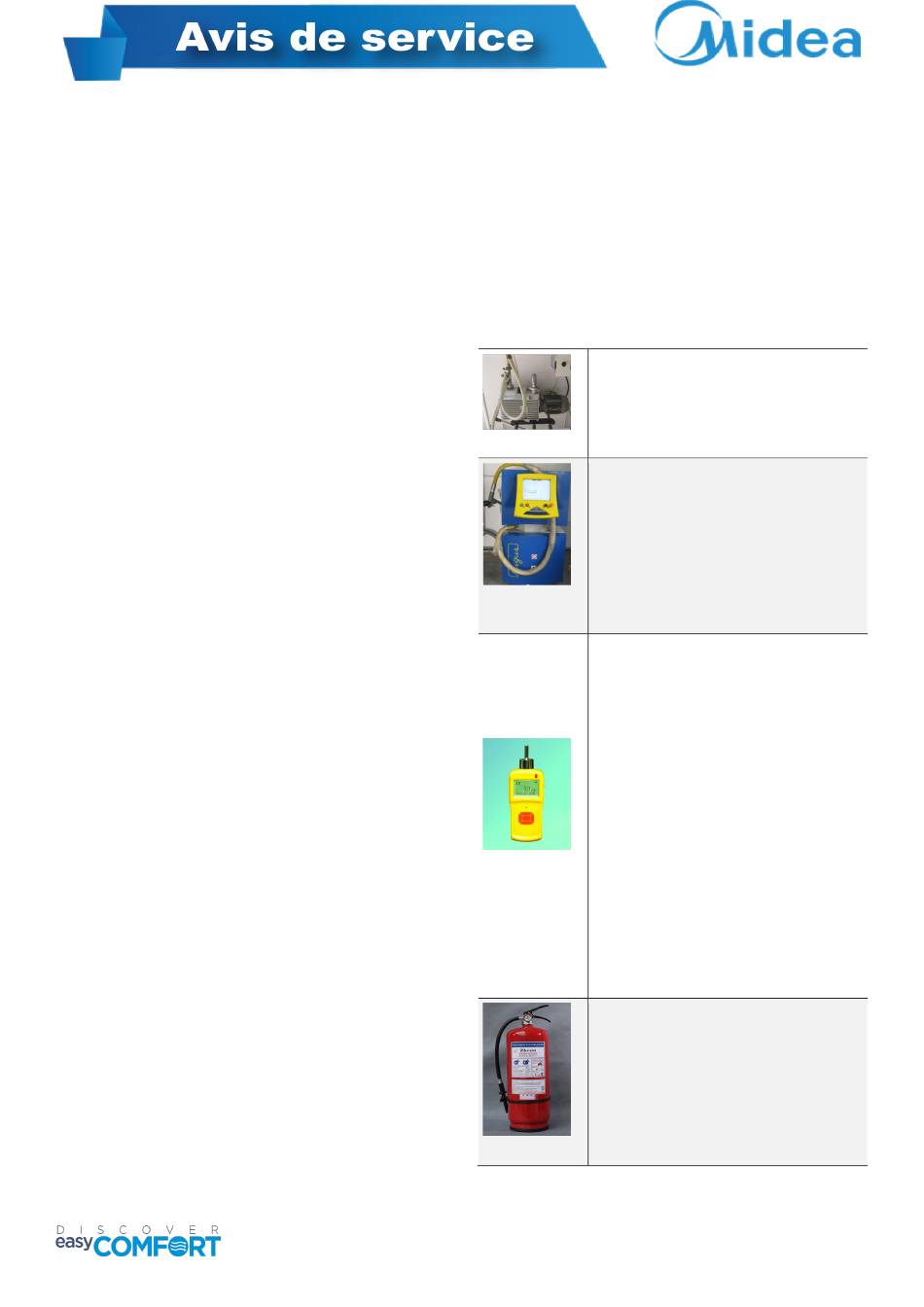

Outils nécessaires
Lors du soudage de canalisations ou du
remplacement de réfrigérant pendant la
charge, il est nécessaire d'utiliser une pompe
à vide antidéflagrante.
Pompe à vide
Le réfrigérant doit être chargé à l'aide d'un
équipement de charge antidéflagrant dédié.
Exigence de précision : La déviation de la
quantité de charge est inférieur à 5 g.
Équipement de
recharge
1. Les ateliers de réparation doivent être
équipés de détecteurs fixes de concentration
de réfrigérant inflammable R290, qui doivent
être connectés à des systèmes de
protection/alarme de sécurité. Le taux d'erreur
ne doit pas dépasser 5 %.
2. Le site d'installation doit être équipé de
détecteurs de concentration de réfrigérant
inflammable R290 portables (combustion
catalytique/électronique/infrarouge), qui
peuvent générer des alarmes audio et
Détecteur de
visuelles à deux niveaux. Le taux d'erreur ne
concentration
doit pas dépasser 10 %.
3. Les détecteurs doivent être étalonnés tous
les 30 jours.
4. Avant d'utiliser le détecteur, des contrôles
et confirmations fonctionnels doivent être
effectués.
Lors de l'installation et de la réparation, un
extincteur doit être transporté. Il doit y avoir
deux ou plusieurs extincteurs à poudre sèche,
à dioxyde de carbone ou à mousse
disponibles sur le site de réparation, placés à
des endroits désignés, avec une identification
visible et facilement accessibles.
Extincteur
