Midea M-Thermon HT MHC-V4WD2N7-E30 Manuel Technique page 85

Série R290 M-Thermon HT
4.3 PCB IBH

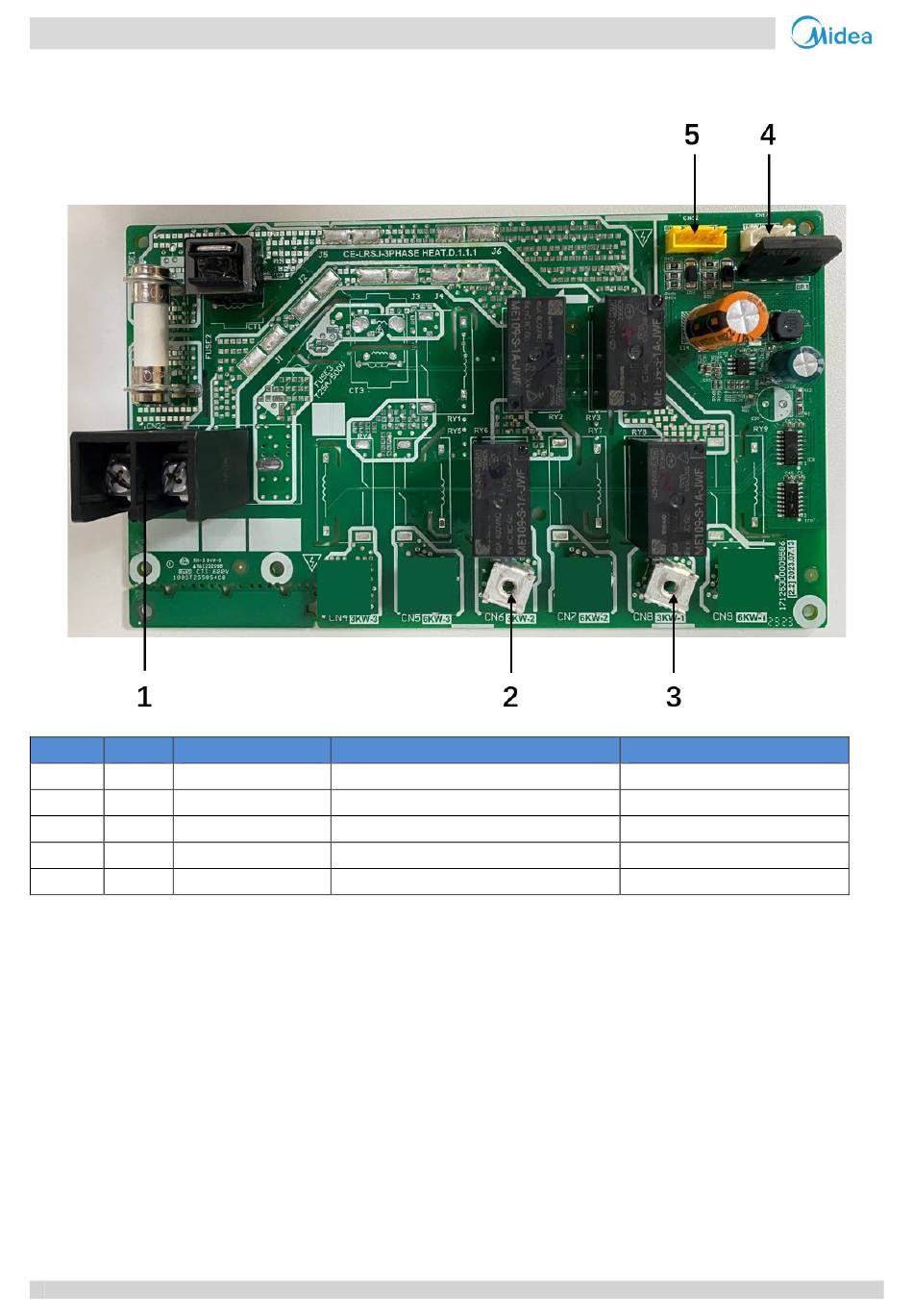

Carte PCB IBH 1Ph 3kW
Étiquette Port
1 CN22
2 CN6
3 CN8
4 CN17
5 CN52 IBH1 IBH2 GND IA IB
84
Code
L Entrée de puissance L du PCB IBH
3KW-2 Puissance absorbée N de 3KW IBH
3KW-1 Puissance absorbée L de 3KW IBH
TRANS OUT Sorties de transformateur vers IBH
Carte principale et port de contrôle IBH
Sommaire Tension
Tension phase à phase 230VAC
Tension phase à phase 230VAC
Tension phase à phase 230VAC
13.5VAC
5VDC (variable) ;
