Série R290 M-Thermon HT

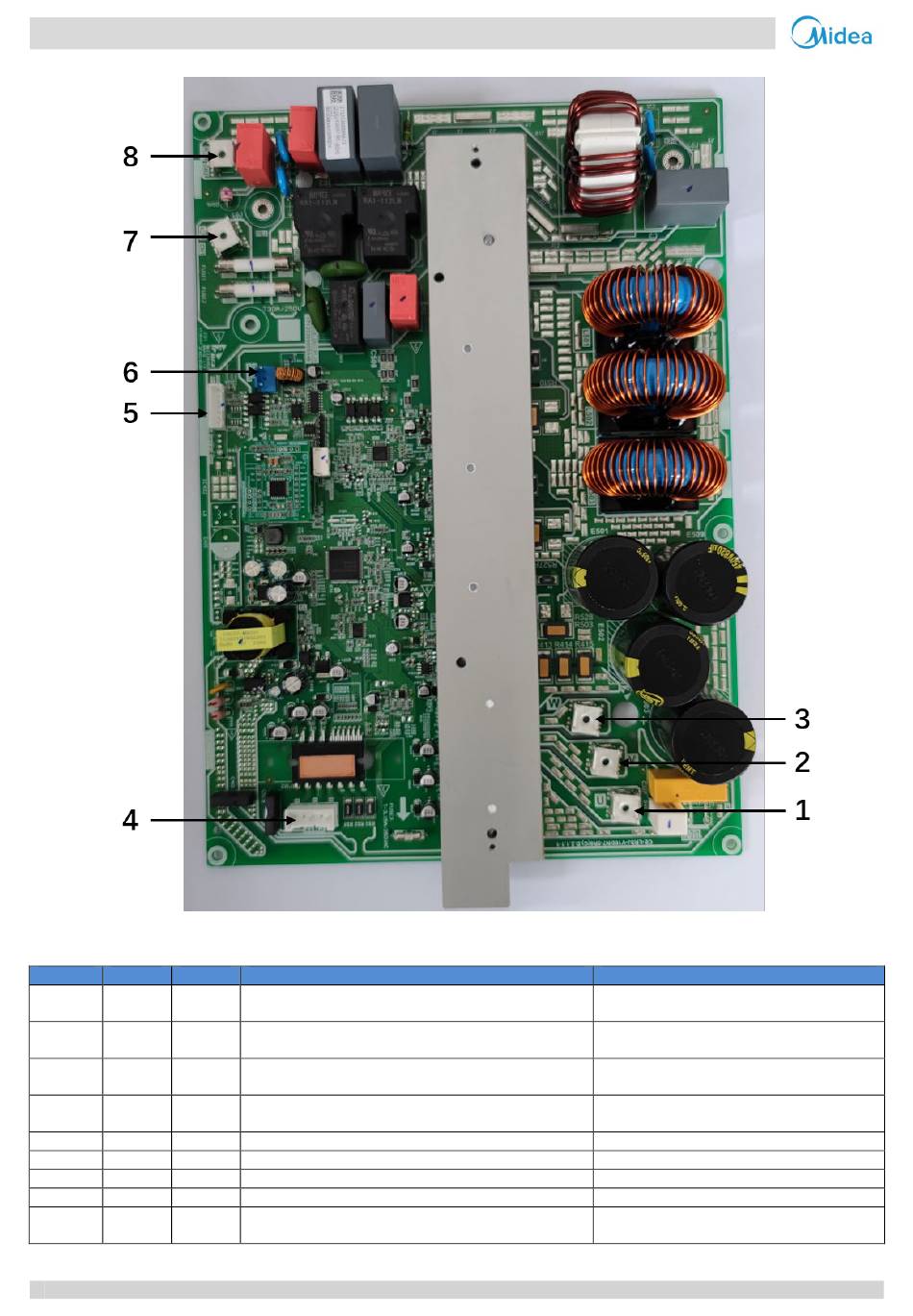

Circuit imprimé d'onduleur 12-16 kW 1Ph
Étiquette
Port Code
1 U U
2 V V
3 W W
4 CN32
5 CN12
6 CN25 H-pro
7 CN1 L_IN
8 CN2 N_IN
9 CN11
82
Puissance de sortie U du PCB de l'onduleur vers le
compresseur
Puissance de sortie V du PCB de l'onduleur au
compresseur
Puissance de sortie W du PCB de l'onduleur au
compresseur
/ Ports d'alimentation du ventilateur CC
/ Port de communication avec le PCB de contrôle principal
Connecter au pressostat haute pression
Entrée d'alimentation L du PCB de l'onduleur
Entrée d'alimentation N du PCB de l'onduleur
/ Puissance de sortie du PCB de l'onduleur vers le
compresseur
Sommaire Tension
Plus de 156 V CC (varie en fonction de la
fréquence)
Plus de 156 V CC (varie en fonction de la
fréquence)
Plus de 156 V CC (varie en fonction de la
fréquence)
Plus de 156 V CC (varie en fonction de la
fréquence)
0-5V DC
0-5V DC
230 V CA
230 V CA
Plus de 156 V CC (varie en fonction de la
fréquence)
