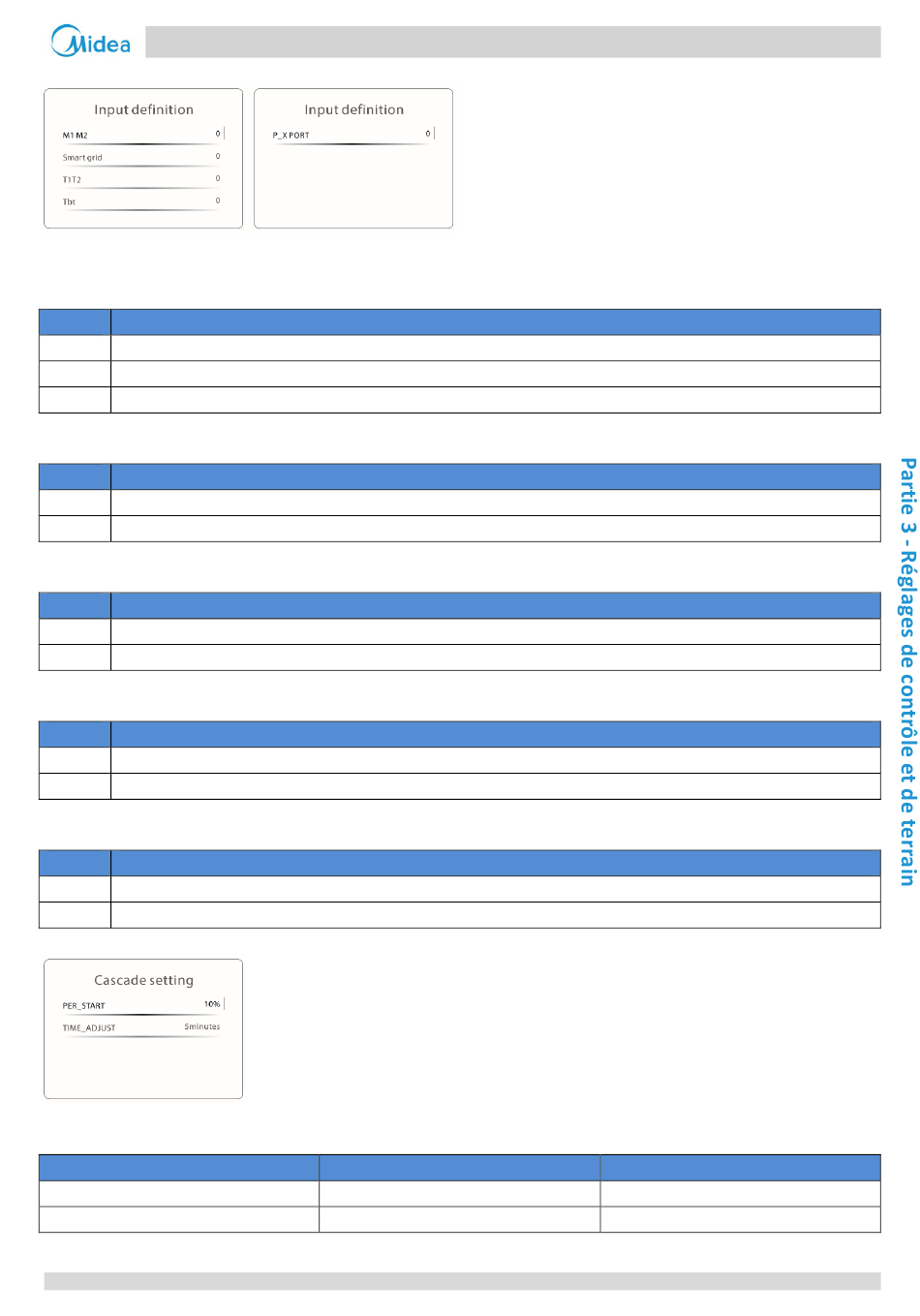

7.3.15 Définition d'entrée
DÉFINITION D'ENTRÉE définit les capteurs et les fonctions à remplir avec l'installation.
M1 M2 définit la fonction du port M1M2
Réglage Description
0 Commande marche/arrêt à distance de la pompe à chaleur
1 Commande marche/arrêt à distance du surchauffage du réservoir
2 Commande marche/arrêt à distance de la source de chauffage auxiliaire
Réseau intelligent définit si le signal de contrôle Smart grid (Réseau intelligent) est connecté au PCB hydronique.
Réglage Description
0 Désactiver la fonction Smart Grid
1 Activer la fonction Smart Grid
T1T2 définit les options de contrôle du port T1T2
Réglage Description
0 Installation avec kit MH
1 Installation sans kit MH
TBT définit si des capteurs de température du réservoir d'équilibre sont installés dans le réservoir d'équilibrage.
Réglage Description
0 Installation avec capteur de température de réservoir d'équilibre (Tbt)
1 Installation sans capteur de température du réservoir d'équilibre (Tbt)
PORT P_X peut être défini comme un signal de dégivrage ou un signal d'alarme selon la demande des clients.
Réglage Description
0 Signal de dégivrage
1 Signal d'alarme
7.3.16 Réglage en cascade
PER_START détermine le pourcentage de démarrage de plusieurs unités pour le premier démarrage après la mise sous tension.
Par exemple :
Unités totales
6
6
PER_START
50%
30%
Série R290 M-Thermon HT
Unités de départ
3
2
