TIME_ADJUST détermine la période de jugement des unités d'addition et de soustraction

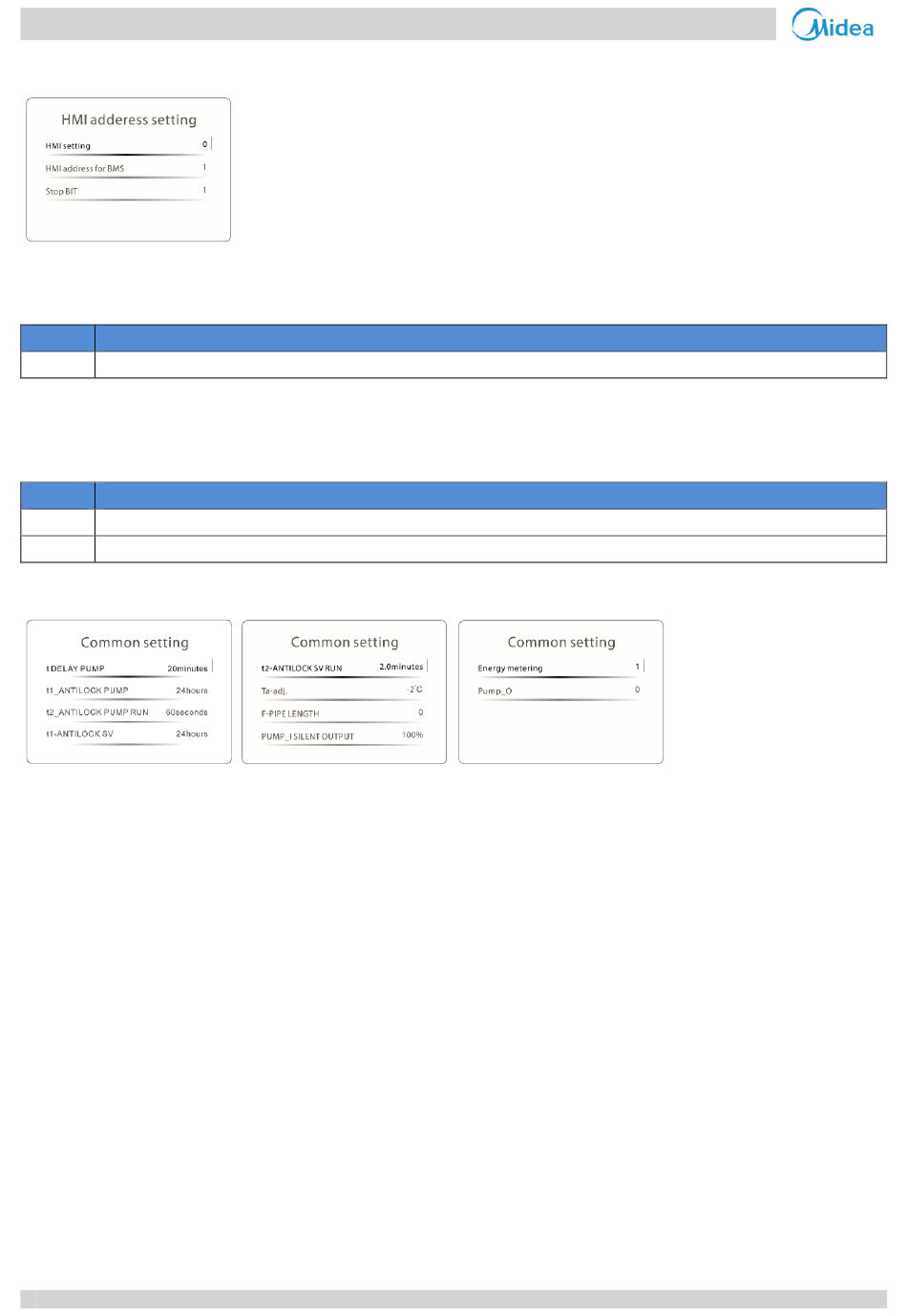

7.3.17 Réglage de l'adresse HMI
Le Réglage HMI définit le contrôleur câblé comme maître ou esclave. (0=MASTER, 1=SLAVE)
Lorsque HMI SET est réglé sur SLAVE, le contrôleur peut uniquement changer le mode de fonctionnement, allumer ou éteindre,
régler la température et ne peut pas régler d'autres paramètres et fonctions.
Réglage Description
0 Définir le contrôleur filaire comme contrôleur principal.
HMI ADDRESS FOR BMS détermine le code d'adresse HMI pour BMS (valable uniquement pour le contrôleur maître)
STOP BIT définit le bit d'arrêt supérieur de l'ordinateur (1 : BIT D'ARRÊT 1 ; 2 : BIT D'ARRÊT 2)
Réglage Description
1 Bit d'arrêt 1
2 Bit d'arrêt 2
7.3.18 Réglage commun
7.3.18.1 t_DELAY PUMP
définit le temps d'arrêt différé de Pump_I. Pump_I arrêtera
t_POMPE DE RETARD
après l'arrêt du compresseur, en fonction de l'égalisation de la température du système.
7.3.18.2 t1_POMPE ANTIBLOCAGE, t2_POMPE ANTIBLOCAGE EN MARCHE, t1_SV ANTIBLOCAGE, t2_SV ANTIBLOCAGE EN
MARCHE
Le fonctionnement antiblocage empêche les composants de coller et d'entraîner une défaillance du système.
t1_POMPE ANTIBLOCAGE
d'assurer l'antiblocage
t2_FONCTIONNEMENT DE LA POMPE ANTIBLOCAGE
antiblocage des pompes Pump_I, Pump_O et Pump_C
définit l'intervalle de temps pendant lequel les soupapes SV1, SV2 et SV3 fonctionnent afin d'assurer
t1_ANTILOCK SV
l'antiblocage
définit le temps de fonctionnement du fonctionnement antiblocage des vannes SV1, SV2 et SV3
t2_ANTILOCK SV RUN
7.3.18.3 Ta-adj
Ta-adj est une valeur de correction pour le capteur de température ambiante (Ta) qui se trouve à l'intérieur du contrôleur filaire.
La valeur de la température ambiante affichée est égale à Ta Ta-adj.
56
définit l'intervalle de temps pendant lequel Pump_I, Pump_O et Pump_C s'exécutent afin
définit le temps de fonctionnement pour le fonctionnement
quelques minutes plus tard
t_DELAY PUMP
