Midea M-Thermon HT MHC-V4WD2N7-E30 Manuel Technique page 84

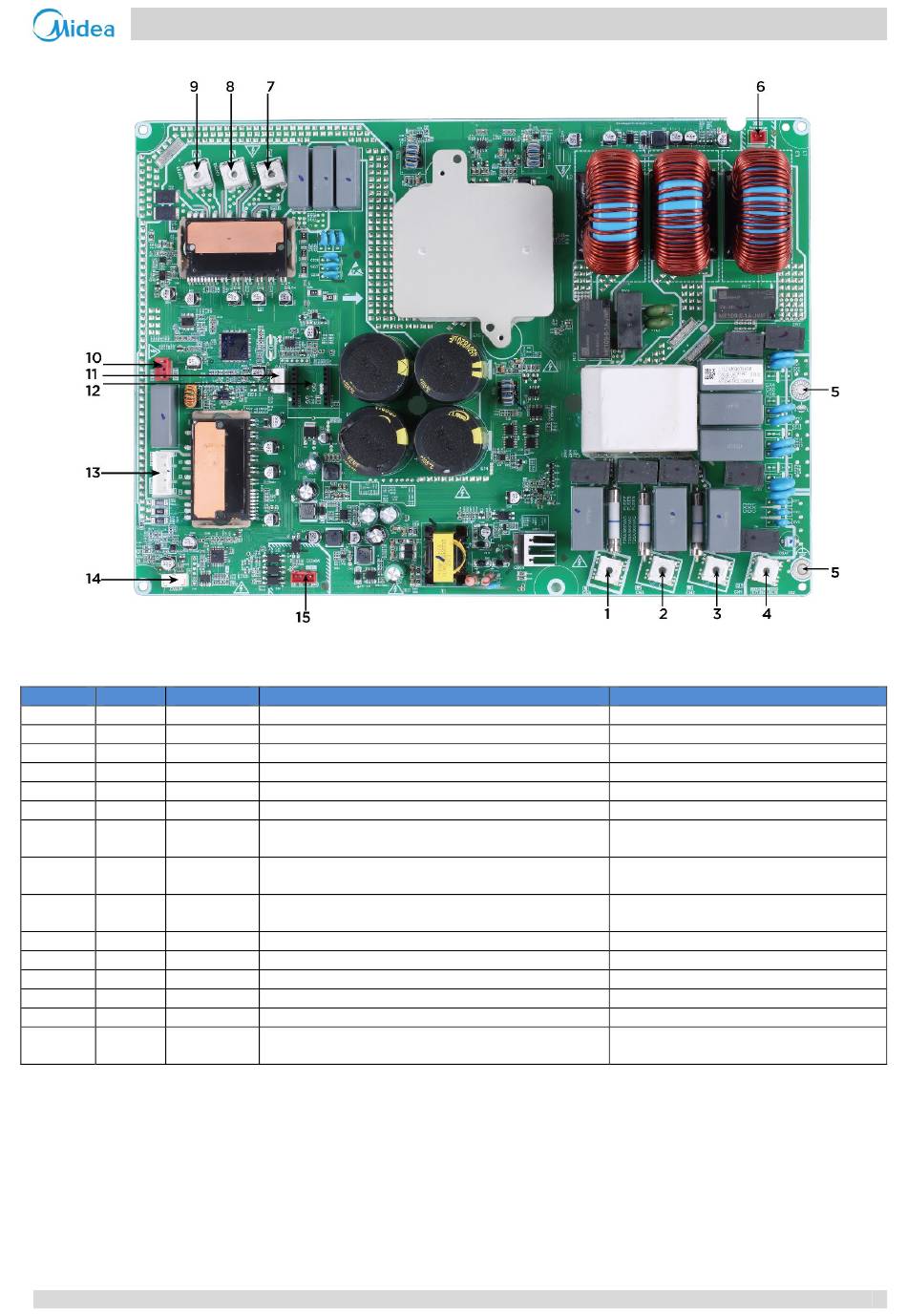

Circuit imprimé d'onduleur triphasé 12-16 kW
Étiquette Port Code
1 CN4
2 CN3
3 CN2
4 CN1
5 /
6 CN6 Pré-charge
7 CN701
8 CN702
9 CN703
10 CN21 H-Pro
11 CN25 Debug
12 CN28 PED
13 CN916 DCFAN
14 CN901 Debug
15 CN11 COMM
L1 Entrée d'alimentation L1 du PCB de l'onduleur
L2 Entrée d'alimentation L2 du PCB de l'onduleur
L3 Entrée d'alimentation L3 du PCB de l'onduleur
PE Terre
/ Terre
Précharge pour port de contrôle relais (faible puissance)
U Puissance de sortie U du PCB de l'onduleur vers le
compresseur
V Puissance de sortie V du PCB de l'onduleur au
compresseur
W Puissance de sortie W du PCB de l'onduleur au
compresseur
Connecter au pressostat haute pression
/
Carte PED
Ports d'alimentation du ventilateur CC
/
Port de communication avec le PCB de contrôle
principal
Sommaire
Série R290 M-Thermon HT
Tension
Tension phase à phase 380VAC
Tension phase à phase 380VAC
Tension phase à phase 380VAC
/
/
12 V CC ;
Tension phase à phase 46-460VAC
Tension phase à phase 46-460VAC
Tension phase à phase 46-460VAC
On : 0V ; Off : 6V ;
/
/
Tension phase à phase 46-460VAC
/
0-5V DC
